Tiêu chuẩn nghiệm thu đinh chống cắt mới nhất hiện nay

Trong các công trình xây dựng sử dụng kết cấu thép – bê tông liên hợp, đinh chống cắt đóng vai trò then chốt giúp truyền lực, tăng khả năng chịu tải và đảm bảo an toàn lâu dài cho kết cấu. Tuy nhiên, để mối hàn đinh chống cắt đạt độ bền và tính ổn định như thiết kế, quá trình nghiệm thu phải tuân thủ những tiêu chuẩn kỹ thuật nghiêm ngặt. Hãy cập nhật ngay tiêu chuẩn nghiệm thu đinh chống cắt mới nhất hiện nay trong bài viết này của Nam Vượng.

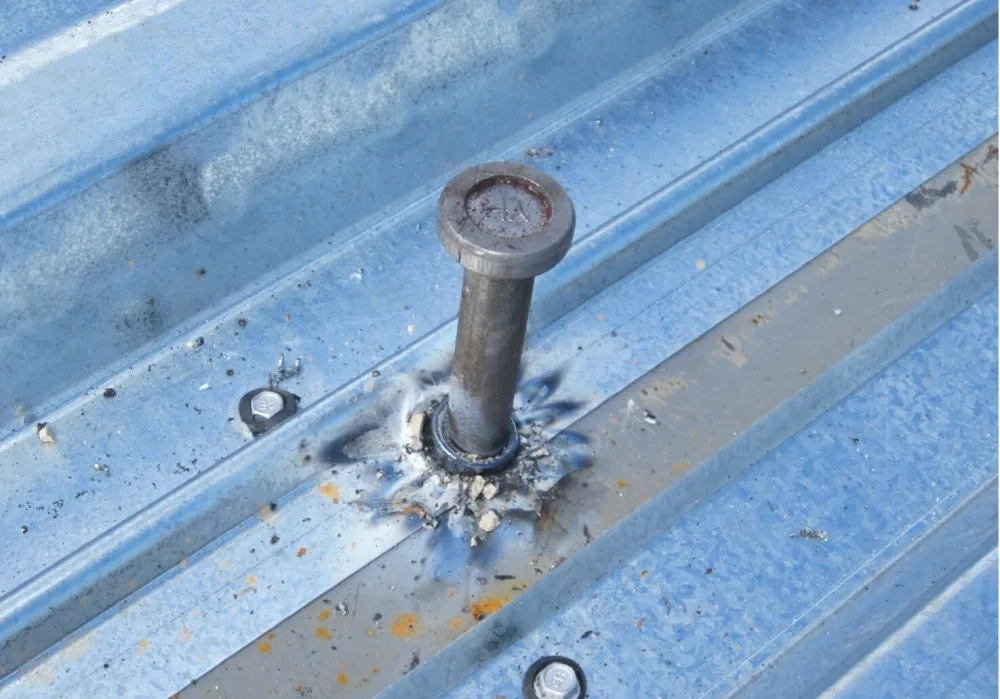

Tiêu chuẩn nghiệm thu đinh chống cắt là gì?

Tiêu chuẩn nghiệm thu đinh chống cắt là bộ các yêu cầu kỹ thuật, quy trình kiểm tra và phương pháp nghiệm thu nhằm đánh giá đinh chống cắt trước khi đưa vào sử dụng. Trên thế giới, đinh chống cắt thường sản xuất theo tiêu chuẩn quốc tế ISO 13918, và một số tiêu chuẩn khác như GB/T 10433, DIN 34828 hay JIS 1198. Các tiêu chuẩn này quy định chi tiết về kích thước, vật liệu và độ bền cơ học của đinh hàn chống cắt.

Ở Việt Nam, các tiêu chuẩn thiết kế và thi công kết cấu bê tông cốt thép như TCVN 4453:1995 và TCVN 5574:1991 cũng bao hàm những yêu cầu cơ bản về liên kết bằng đinh chống cắt.

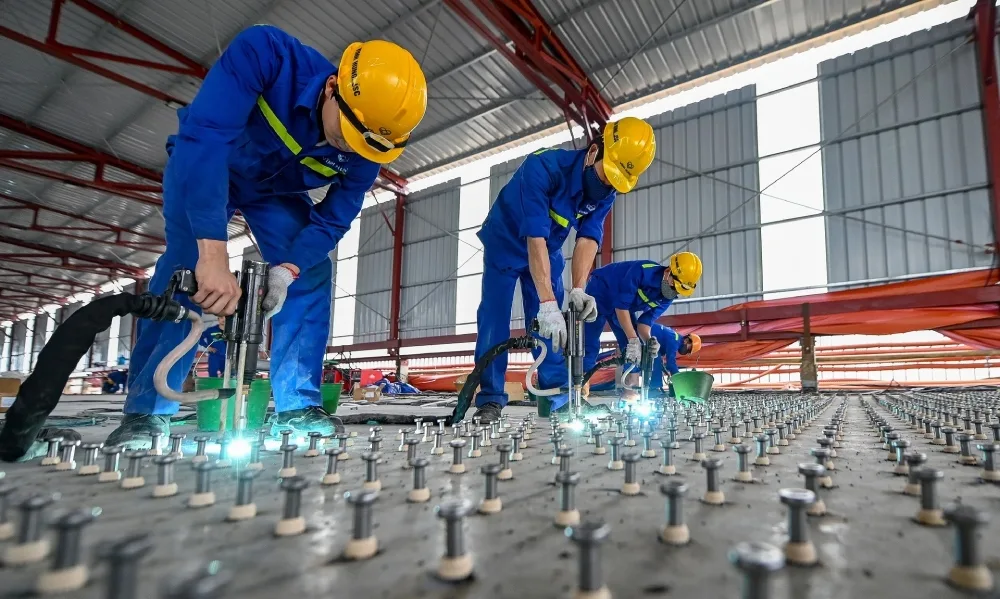

Các tiêu chuẩn nghiệm thu đinh chống cắt

Đinh chống cắt đóng vai trò cực kỳ quan trọng trong kết cấu liên hợp thép – bê tông, giúp truyền lực cắt giữa bản thép và bê tông. Dưới đây là bản cập nhật tiêu chuẩn nghiệm thu đinh chống cắt mới nhất mà bạn có thể tham khảo.

Kích thước và dung sai

Kích thước của đinh chống cắt (đường kính, chiều dài) phải tuân thủ đúng thiết kế và tiêu chuẩn sản xuất như ISO 13918, GB/T 10433 hoặc tiêu chuẩn tương đương. Ví dụ, đinh đường kính 19 mm thường có chiều dài từ 100 – 125 mm tùy công trình.

Dung sai cho phép đối với chiều dài và đường kính thường chỉ ±1mm. Bởi việc sai lệch quá mức sẽ ảnh hưởng đến chiều sâu neo vào bê tông và khả năng chịu cắt.

Chất lượng mối hàn

Mối hàn giữa chân đinh và bề mặt thép phải đảm bảo ngấu đều quanh chân đinh, không có rỗ khí, nứt hoặc bắn tóe quá mức. Theo tiêu chuẩn, mối hàn đạt yêu cầu khi đinh không bị bong bật hoặc biến dạng quá 30° sau khi thử uốn hoặc thử bằng búa.

Vật liệu chế tạo

Vật liệu thường dùng cho đinh chống cắt là thép cacbon chất lượng cao, có giới hạn chảy ≥ 350 MPa và độ bền kéo ≥ 450 MPa. Bề mặt đinh phải sạch, không gỉ, không dầu mỡ để đảm bảo chất lượng mối hàn. Mọi sản phẩm đều cần có chứng chỉ xuất xưởng kèm theo kết quả thử cơ lý.

Vị trí và khoảng cách lắp đặt

Đinh chống cắt phải được hàn thẳng đứng với dung sai độ nghiêng không vượt quá 4°. Khoảng cách đinh chống cắt sàn deck thường từ 6 đến 8 lần đường kính đinh. Ngoài ra, khoảng cách mép tối thiểu từ tâm đinh đến mép bản thép ≥ 25 mm.

Điều này để tránh nứt bê tông ở mép. Ngoài ra, việc bố trí đúng vị trí sẽ đảm bảo lực cắt được phân bổ đồng đều.

Kiểm tra bằng thử nghiệm cơ học

Ngoài kiểm tra bằng mắt thường, quá trình nghiệm thu thường yêu cầu thử uốn nguội (bend test) và thử cắt (shear test) trên mẫu ngẫu nhiên. Kết quả phải đạt giá trị tối thiểu theo tiêu chuẩn thiết kế.

Ví dụ: sau khi uốn 30° về mọi hướng, mối hàn không được xuất hiện vết nứt hoặc bong bật.

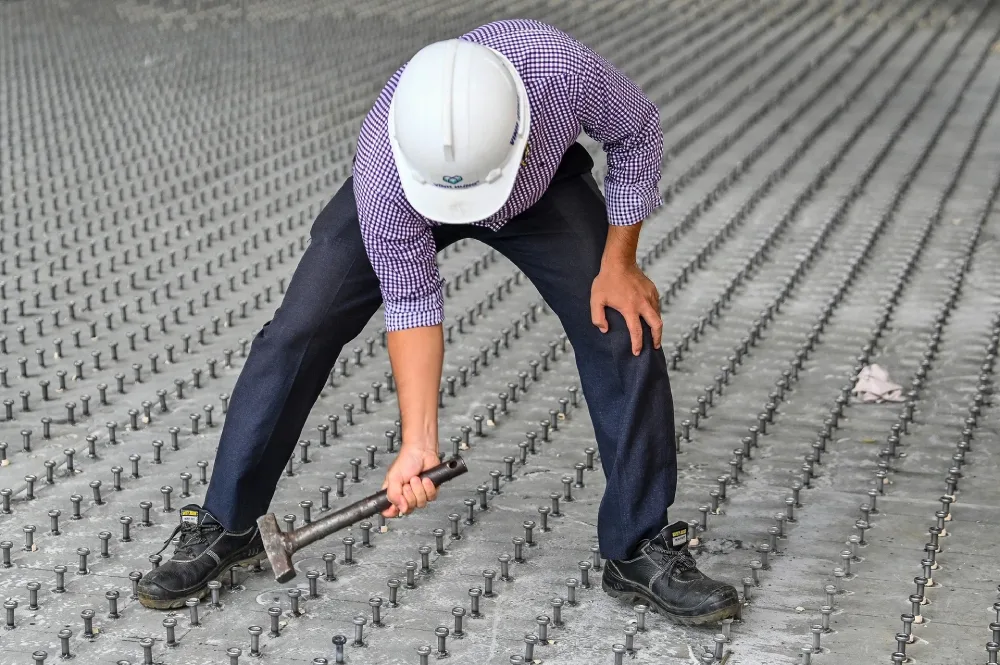

Quy trình nghiệm thu đinh chống cắt

Một quy trình nghiệm thu đinh chống cắt chuẩn thường gồm các bước sau:

• Bước 1: Kiểm tra hồ sơ kỹ thuật và chứng chỉ vật liệu: Đảm bảo đinh kèm chứng chỉ vật liệu (test report) tuân theo tiêu chuẩn như ISO 13918, GB/T 10433.
• Bước 2: Kiểm tra ngoại quan: Xem xét hình dạng, kích thước, mối hàn quanh thân đinh, đảm bảo không rỉ sét, không biến dạng hoặc sai lệch kích thước.
• Bước 3: Thử nghiệm cơ lý hoặc kiểm tra lực cắt: Nếu có điều kiện, tiến hành kiểm tra lực cắt thực tế bằng thiết bị đo để so sánh với tiêu chuẩn thiết kế.
• Bước 4: Lập biên bản nghiệm thu: Ghi chú kết quả kiểm tra, đánh giá đạt/fail và lưu hồ sơ nghiệm thu theo quy định.

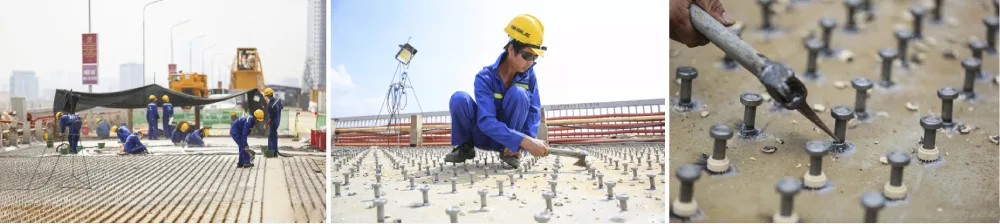

Các lỗi thường gặp khi nghiệm thu đinh chống cắt

Trong thực tế, quá trình nghiệm thu đinh chống cắt không phải lúc nào cũng suôn sẻ. Dưới đây là những lỗi phổ biến mà đội thi công và giám sát cần đặc biệt chú ý khi xem xét với tiêu chuẩn nghiệm thu đinh chống cắt:

Đinh chống cắt sai kích thước hoặc dung sai

Một trong những lỗi dễ gặp nhất là sai đường kính hoặc chiều dài đinh so với bản vẽ thiết kế. Ví dụ, thiết kế yêu cầu M19 dài 100 mm nhưng vật liệu đưa vào chỉ đạt 95 mm, điều này sẽ làm giảm khả năng neo vào bê tông. Từ đó dẫn tới liên kết kém bền. Sai lệch dung sai vượt quá giới hạn cho phép của ISO 13918 hoặc GB/T 10433 đều phải loại bỏ.

Mối hàn không đạt yêu cầu cơ học

Mối hàn quanh chân đinh cần đảm bảo độ ngấu và độ bám tốt. Nếu quá trình hàn thiếu nhiệt hoặc sai kỹ thuật, mối hàn sẽ không bám chặt vào bề mặt thép dầm, khiến đinh bị lỏng hoặc bật ra khi chịu tải cắt. Đây là lỗi thường thấy ở các công trường không kiểm soát chặt tay nghề thợ hàn hoặc sử dụng máy hàn không phù hợp.

Bề mặt đinh bị nứt, rỗ hoặc bong tróc lớp bảo vệ

Khi đinh chống cắt được sản xuất từ thép kém chất lượng hoặc quá trình lưu kho không đảm bảo, bề mặt đinh dễ bị ăn mòn hoặc xuất hiện các vết nứt li ti. Điều này không chỉ ảnh hưởng đến thẩm mỹ mà còn giảm khả năng chống mỏi và chịu cắt.

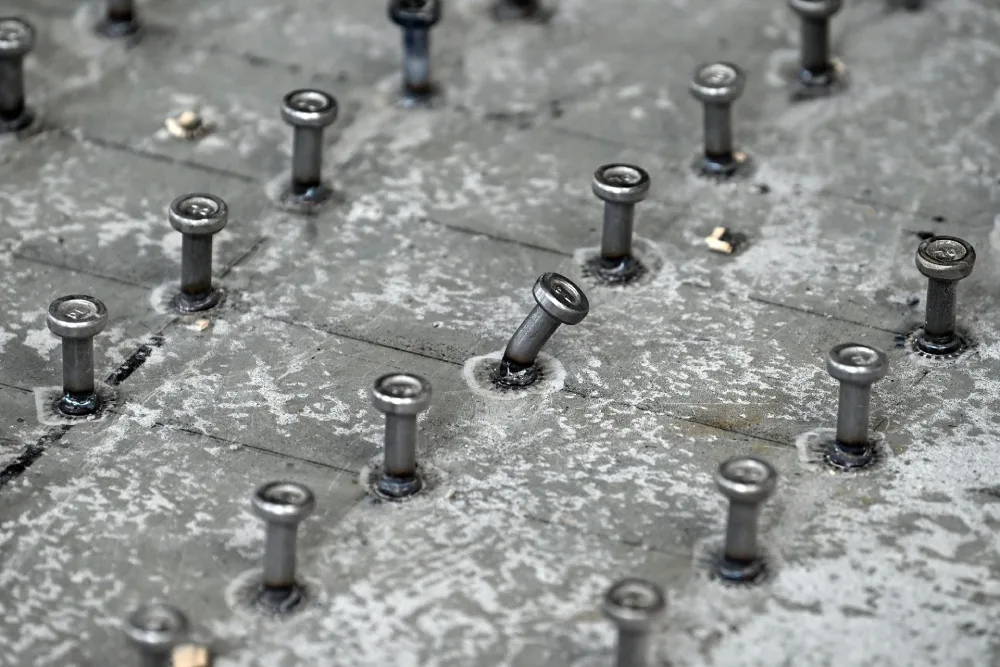

Đinh lắp đặt sai vị trí hoặc lệch hướng

Tiêu chuẩn yêu cầu đinh phải được hàn thẳng đứng so với bề mặt kết cấu thép và đúng vị trí thiết kế. Nếu đinh bị nghiêng quá 4° hoặc khoảng cách tâm đinh không đúng, liên kết sẽ mất đồng đều, dẫn đến phân bố tải không hợp lý.

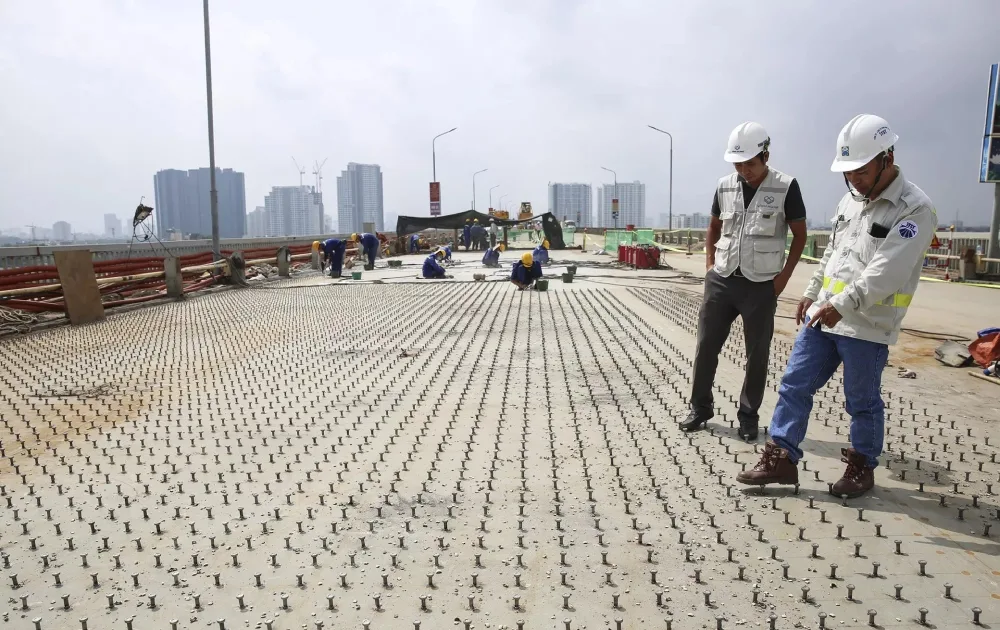

Kinh nghiệm đảm bảo nghiệm thu đinh chống cắt đạt chuẩn

Để đạt chất lượng nghiệm thu cao, các nhà thầu và kỹ sư giám sát cần thực hiện đồng bộ nhiều biện pháp từ khâu chuẩn bị vật liệu, thi công đến kiểm tra cuối cùng.

Lựa chọn vật liệu đúng tiêu chuẩn

Chỉ sử dụng đinh chống cắt có chứng chỉ xuất xưởng (Mill Test Certificate) từ nhà sản xuất, ghi rõ tiêu chuẩn áp dụng (ISO 13918, GB/T 10433, DIN, JIS…), thông số cơ học và kết quả kiểm tra chất lượng. Đây là bước đầu tiên và quan trọng nhất để tránh rủi ro ngay từ nguồn.

Kiểm soát quy trình hàn

Máy hàn và thông số hàn cần được điều chỉnh theo khuyến cáo của nhà sản xuất đinh và máy. Thợ hàn phải được đào tạo, có chứng chỉ hàn đinh chống cắt và đã thực hành thành thạo. Trước khi hàn đại trà, bạn nên thực hiện hàn thử và kiểm tra để xác nhận thông số tối ưu.

Sử dụng thiết bị kiểm tra chính xác

Các dụng cụ như thước cặp, thước đo chiều cao và thiết bị thử lực cắt cần được hiệu chuẩn định kỳ để đảm bảo kết quả kiểm tra tin cậy. Sau khi hàn, một số đinh cần được kiểm tra ngẫu nhiên bằng thử uốn hoặc thử cắt để đánh giá chất lượng mối hàn.

Lưu hồ sơ nghiệm thu đầy đủ

Mỗi lô đinh chống cắt sau khi kiểm tra phải có biên bản nghiệm thu kèm ảnh chụp, kết quả đo và xác nhận của kỹ sư giám sát. Hồ sơ này sẽ là bằng chứng pháp lý và kỹ thuật, đảm bảo tính minh bạch trong quá trình thi công.

Thực hiện đúng tiêu chuẩn nghiệm thu đinh chống cắt là bước quan trọng trong việc đảm bảo chất lượng và độ an toàn của kết cấu công trình. Nếu bạn cần thiết bị hỗ trợ có khả năng cho ra mối hàn đồng đều và chắc chắn, Nam Vượng là địa chỉ đáng tin chọn. Máy hàn đinh chống cắt của Nam Vượng đã được Viện Cơ Khí Việt Nam kiểm nghiệm: mối hàn vẫn giữ nguyên hình dạng dù bị đập búa uốn 30°, khẳng định độ ổn định và chất lượng vượt trội.
