Thép sàn 2 lớp là gì? Hướng dẫn thi công và kiểm soát chất lượng

Khi thiết kế và thi công các công trình chịu lực cao như nhà cao tầng, hội trường hay bể bơi mái, việc sử dụng thép sàn 2 lớp đã trở thành giải pháp tối ưu để tăng khả năng chịu lực, giảm nứt và đảm bảo độ ổn định cho sàn bê tông. Trong bài viết này của Nam Vượng, chúng ta sẽ cùng tìm hiểu khái niệm, cấu tạo, ưu – hạn chế, hướng dẫn thi công và kiểm soát chất lượng của thép sàn 2 lớp một cách chi tiết và dễ hiểu.

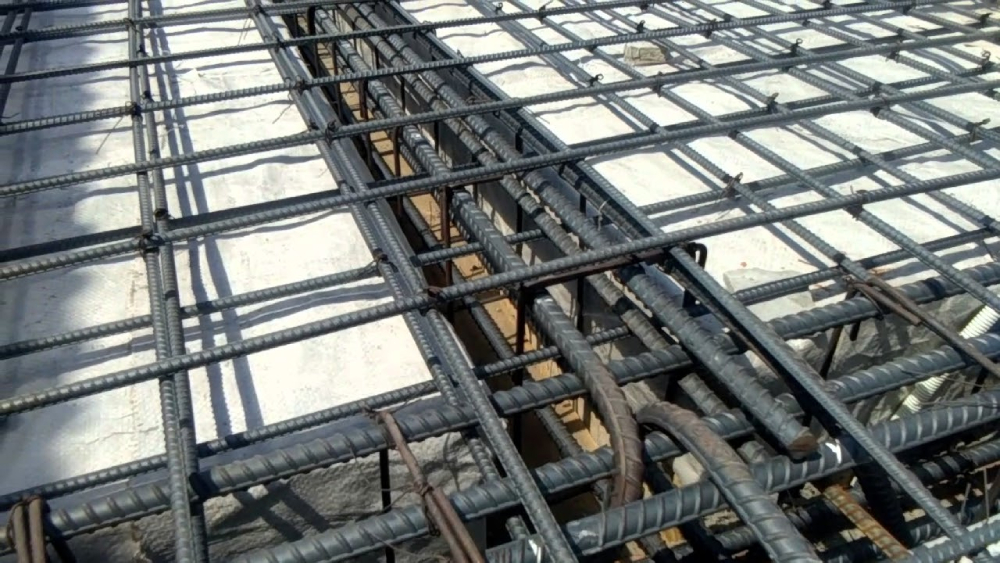

Thép sàn 2 lớp là gì?

Thép sàn 2 lớp là loại cốt thép được bố trí trong kết cấu sàn bê tông theo hai lớp riêng biệt: một lớp nằm gần mặt đáy chịu momen dương và một lớp nằm gần mặt trên chịu momen âm. Như vậy, hai lớp thép này phối hợp với bê tông để chịu lực kéo và lực nén, làm việc đồng thời trong sàn. Khi đặt đúng kỹ thuật, thép sàn 2 lớp giúp tối ưu hóa phân bố nội lực, giảm nứt bề mặt và cải thiện độ bền của sàn trong thời gian dài.

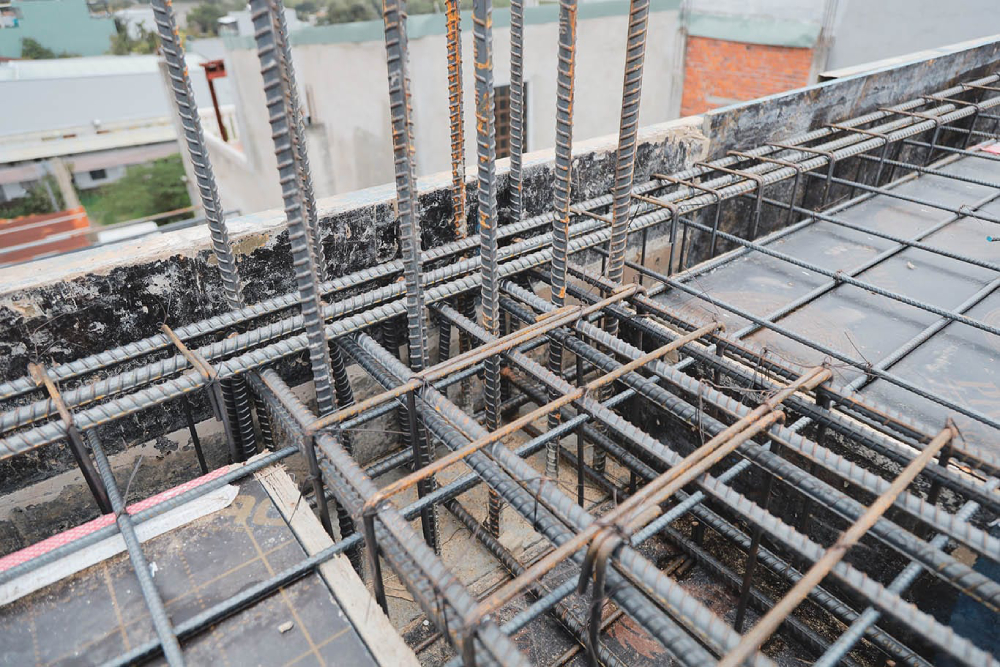

Cấu tạo và thành phần chính của thép sàn 2 lớp

Thành phần cấu tạo của thép sàn 2 lớp bao gồm các bộ phận sau:

• Lớp thép dưới (cốt chịu lực chính): Đây là lớp thép chủ yếu chịu lực kéo momen dương khi sàn bị uốn xuống. Thường bố trí theo phương cạnh ngắn hoặc phương có tải trọng lớn.
• Lớp thép trên (thép mũ hoặc thép chịu momen âm): Lớp này chịu lực kéo mặt trên khi sàn bị uốn ngược. Thép mũ thường được đặt ở ¼ chiều dài cạnh ngắn hoặc cạnh dài, tuỳ theo tính toán kết cấu.
• Con kê và chân chó: Các bộ phận giữ khoảng cách giữa hai lớp thép, đảm bảo lớp thép trên không chạm hoặc “rớt” vào lớp thép dưới khi đổ bê tông.
• Bê tông bảo vệ: Lớp bê tông phía ngoài giúp che phủ thép, bảo vệ chống ăn mòn và đảm bảo liên kết giữa thép và bê tông.
• Chi tiết liên kết với dầm và neo thép: Khớp nối thép lớp trên/lớp dưới với dầm, móc thép để truyền lực vào dầm, đảm bảo thép làm việc đồng bộ với kết cấu sàn – dầm – cột.

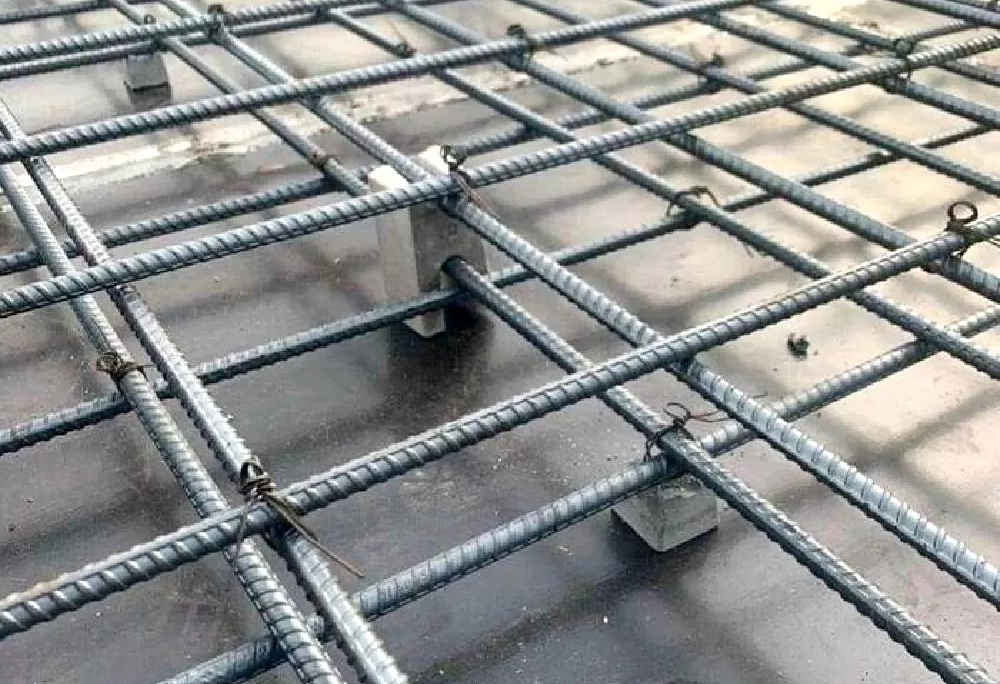

Ưu điểm và hạn chế của thép sàn 2 lớp

Khi cân nhắc sử dụng thép sàn 2 lớp, bạn nên hiểu rõ ưu điểm và hạn chế của nó:

Ưu điểm

Thép sàn 2 lớp sở hữu những ưu điểm nổi bật như sau:

• Thép sàn 2 lớp cải thiện khả năng chịu lực của sàn, giúp sàn chịu được moment lớn và tải trọng cao.
• Cấu tạo hai lớp giúp phân phối nội lực mượt giữa vùng momen dương và âm, giảm nứt mặt trên và mặt dưới.
• Sử dụng thép 2 lớp giúp tăng độ ổn định của mặt sàn, hạn chế võng vĩnh viễn khi sử dụng lâu dài.
• Trong điều kiện chống cháy, kết cấu sàn 2 lớp bền hơn vì thép mũ và thép chủ được che phủ tốt hơn, giảm ảnh hưởng của nhiệt độ cao.
• Cho phép vượt nhịp lớn hơn so với sàn dùng một lớp thép, phù hợp với không gian rộng hoặc thiết kế kiến trúc đặc biệt.

Hạn chế

Bên cạnh những ưu điểm, thép sàn 2 lớp cũng tồn tại một số hạn chế cần cân nhắc như sau:

• Việc thi công hai lớp thép tốn công phu hơn: gia công thép mũ, kiểm soát vị trí lớp trên không rơi xuống lớp dưới.
• Chi phí vật liệu và nhân công cao hơn do phải dùng nhiều thép hơn và công tác lõi nhiều hơn.
• Khó khăn trong việc đầm bê tông nếu lớp thép dày hoặc mật độ cao, dễ để lại rỗ, khe hở bê tông.
• Sai sót trong bố trí lớp thép trên – lớp thép dưới (ném sai vị trí, chiều cao không đúng) dễ làm mất tác dụng thép mũ, gây giảm hiệu quả kết cấu.
• Nu lớp thép mũ bị dịch chuyển khi đổ bê tông, sàn có thể mất tính liên kết đạt yêu cầu.

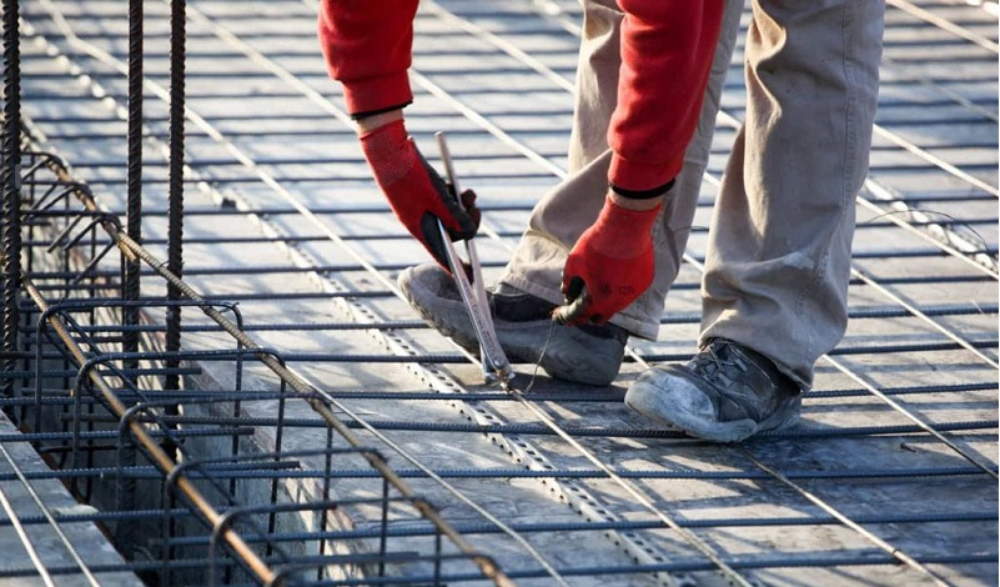

Hướng dẫn thi công và kiểm soát chất lượng thép sàn 2 lớp

Quá trình thi công thép sàn 2 lớp cần được tiến hành tuần tự, đúng kỹ thuật để đảm bảo sàn bê tông đạt cường độ, độ bền và khả năng chịu tải như thiết kế. Dưới đây là các bước thực hiện và yêu cầu kiểm soát chất lượng tương ứng.

Bước 1: Chuẩn bị vật liệu và mặt bằng thi công

Trước khi lắp đặt thép, đội thi công phải kiểm tra kỹ mặt bằng ván khuôn, bảo đảm phẳng, kín khít và có khả năng chịu tải trọng bê tông tươi mà không bị võng. Toàn bộ thép sử dụng phải được kiểm tra về chủng loại, đường kính, cấp bền theo hồ sơ thiết kế, đồng thời được làm sạch khỏi gỉ sét, dầu mỡ và bụi bẩn.

Bên cạnh đó, cần chuẩn bị đầy đủ con kê bê tông và chân chó thép để giữ khoảng cách giữa hai lớp thép trong suốt quá trình thi công.

Bước 2: Gia công và lắp đặt lớp thép dưới

Lớp thép dưới, hay còn gọi là lớp cốt chịu lực chính, được đặt trước tiên theo phương cạnh ngắn của ô sàn hoặc theo hướng chịu tải chủ đạo. Các thanh thép phải được sắp xếp đúng khoảng cách, đúng vị trí theo bản vẽ kết cấu và được buộc cố định tại các điểm giao nhau để tránh xô lệch khi thi công.

Thép phân bố được đặt vuông góc với thép chịu lực nhằm đảm bảo ổn định cấu trúc và phân bố đều nội lực trên toàn bề mặt sàn. Sau khi lắp xong, công nhân phải đặt con kê ở các vị trí hợp lý để đảm bảo lớp bảo vệ bê tông đạt độ dày tiêu chuẩn, thường từ 20 đến 25mm.

Bước 3: Bố trí chân chó và định vị khoảng cách hai lớp thép

Sau khi hoàn thiện lớp dưới, các chân chó bằng thép hoặc bê tông được bố trí đều trên mặt sàn, thường cách nhau từ 1 đến 1,2 mét. Chiều cao của chân chó được xác định sao cho tổng khoảng cách giữa hai lớp thép phù hợp với chiều dày sàn, trừ đi lớp bảo vệ bê tông phía trên và phía dưới. Chân chó cần được cố định chắc chắn, đảm bảo không bị nghiêng hoặc xê dịch khi di chuyển trong quá trình buộc thép hoặc đổ bê tông sau này.

Bước 4: Lắp đặt lớp thép trên (thép mũ)

Khi lắp đặt lớp thép trên, công nhân cần đặt các thanh thép mũ đúng vị trí, thường ở khu vực ¼ nhịp của ô sàn theo cả hai phương. Các thanh này được buộc cố định vào chân chó hoặc tại các điểm giao cắt với lớp dưới để tránh dịch chuyển.

Đối với những vùng chịu momen âm lớn, như tại gối sàn hoặc trên dầm, cần bố trí thêm các thanh thép gia cường để tăng khả năng chịu lực. Sau khi lắp đặt xong, kỹ sư giám sát phải kiểm tra lại cao độ của lớp thép trên, bảo đảm đồng đều và không bị võng xuống trong suốt bề mặt sàn.

Bước 5: Nghiệm thu và kiểm soát chất lượng trước khi đổ bê tông

Trước khi tiến hành đổ bê tông, toàn bộ cốt thép phải được kiểm tra và nghiệm thu theo đúng quy định. Việc kiểm tra bao gồm đo khoảng cách giữa hai lớp thép, độ dày lớp bảo vệ, vị trí neo thép và điểm cắt thép mũ.

Ngoài ra, cần kiểm tra độ ổn định của các mối buộc, đảm bảo thép không bị xê dịch, cong vênh hoặc biến dạng. Khi đã đạt yêu cầu, kỹ sư giám sát lập biên bản nghiệm thu cốt thép để chuyển sang giai đoạn đổ bê tông.

Bước 6: Đổ bê tông và giám sát trong quá trình thi công
Khi tiến hành đổ bê tông, cần đổ đều tay, kết hợp đầm rung vừa phải để đảm bảo bê tông lèn kín mà không làm dịch chuyển lớp thép trên. Trong quá trình đổ, kỹ sư giám sát phải thường xuyên kiểm tra để phát hiện và xử lý ngay nếu có hiện tượng lớp thép trên bị sụt hoặc võng xuống.

Sau khi bê tông đã đạt cường độ ban đầu, cần kiểm tra lại độ phẳng của sàn, sự xuất hiện của các vết nứt hoặc độ võng không đều. Toàn bộ số liệu thi công, kiểm tra và nghiệm thu phải được lưu trữ đầy đủ để phục vụ cho công tác hoàn công và bảo trì sau này.

Lưu ý khi thi công thép sàn 2 lớp

Thi công thép sàn 2 lớp đòi hỏi độ chính xác cao, vì chỉ cần một sai lệch nhỏ cũng có thể ảnh hưởng trực tiếp đến khả năng chịu lực và độ bền của sàn. Để đảm bảo chất lượng thi công, kỹ sư và đội ngũ công nhân cần đặc biệt chú ý đến những điểm sau:

Kiểm soát chặt chẽ khoảng cách giữa hai lớp thép:

Khoảng cách này phải đúng theo thiết kế để thép mũ (lớp trên) phát huy vai trò chịu momen âm, trong khi lớp dưới đảm bảo chịu momen dương. Việc bố trí sai cao độ sẽ khiến sàn mất cân bằng nội lực, dễ nứt và võng sau khi đưa vào sử dụng.

Sử dụng con kê và chân chó đúng quy cách:

Điều này giúp cố định khoảng cách giữa hai lớp thép. Nếu con kê đặt thưa hoặc không cố định chắc chắn, khi đổ bê tông lớp trên dễ bị lún xuống, khiến hai lớp dính vào nhau và mất tác dụng độc lập.

Vị trí đặt thép mũ cần được thực hiện chính xác theo bản vẽ:

Thông thường, thép mũ được cắt và bố trí ở khoảng ¼ chiều dài nhịp sàn. Nếu đặt sai vị trí hoặc cắt ngắn hơn quy định, khả năng chịu momen âm tại gối sàn sẽ bị giảm đáng kể.

Điều chỉnh tốc độ đổ và cường độ đầm hợp lý:

Đầm quá mạnh có thể làm dịch chuyển lớp thép trên, trong khi đầm không đủ lại khiến bê tông không lèn chặt, tạo lỗ rỗng và giảm khả năng liên kết với cốt thép.

Đảm bảo lớp bảo vệ bê tông đạt chiều dày tiêu chuẩn:

Nếu lớp bảo vệ quá mỏng, thép sẽ dễ bị ăn mòn do môi trường ẩm hoặc hóa chất. Ngược lại, lớp quá dày sẽ làm giảm khả năng làm việc đồng thời giữa thép và bê tông.

Nghiệm thu toàn bộ hệ thống cốt thép:

Bao gồm khoảng cách, cao độ, mối buộc và vị trí neo vào dầm. Việc kiểm tra kỹ lưỡng ở giai đoạn này giúp phát hiện và khắc phục sai sót kịp thời, đảm bảo sàn sau khi hoàn thiện đạt chất lượng thiết kế và tuổi thọ lâu dài.

Việc ứng dụng thép sàn 2 lớp trong kết cấu bê tông giúp cải thiện khả năng chịu lực, chống nứt và tạo độ ổn định cao hơn so với sàn chỉ sử dụng một lớp thép. Tuy nhiên, để đạt hiệu quả tối ưu, đòi hỏi kỹ thuật bố trí, thi công và kiểm soát chất lượng chặt chẽ.
