Tiêu chuẩn TCVN 3223:2000: Que hàn điện dùng cho thép cacbon thấp và thép hợp kim thấp

Trong lĩnh vực cơ khí và xây dựng, chất lượng mối hàn quyết định trực tiếp đến độ bền và độ an toàn của kết cấu. Để đảm bảo tính thống nhất và kiểm soát chất lượng, TCVN 3223:2000 đã được ban hành, quy định ký hiệu, kích thước và yêu cầu kỹ thuật chung cho que hàn điện dùng trong hàn hồ quang tay. Đây là tiêu chuẩn quan trọng giúp nhà sản xuất, kỹ sư và thợ hàn lựa chọn cũng như áp dụng đúng loại que hàn cho từng công trình. Cùng Nam Vượng cập nhật tiêu chuẩn TCVN 3223:2000 mới nhất bên dưới đây.

Phạm vi và mục đích của TCVN 3223:2000

TCVN 3223:2000 áp dụng cho que hàn điện có thuốc bọc, sử dụng để hàn thép cacbon thấp và thép hợp kim thấp bằng phương pháp hàn hồ quang tay.

Mục đích của tiêu chuẩn gồm:

• Chuẩn hóa ký hiệu, phân loại và đặc tính cơ học của que hàn.
• Quy định kích thước và sai lệch cho phép nhằm đảm bảo tính đồng nhất.
• Đặt ra yêu cầu kỹ thuật chung để đảm bảo chất lượng mối hàn đạt chuẩn, an toàn cho các công trình cơ khí và xây dựng.

Nội dung chính của tiêu chuẩn TCVN 3223:2000

Tiêu chuẩn TCVN 3223:2000 quy định hệ thống phân loại, ký hiệu và yêu cầu kỹ thuật đối với que hàn thép cacbon và thép hợp kim thấp có vỏ bọc. Tiêu chuẩn sẽ đảm bảo tính đồng bộ và dễ dàng kiểm chứng trong sản xuất cũng như thi công hàn kết cấu. Nội dung chính của tiêu chuẩn TCVN 3223:2000 bao gồm:

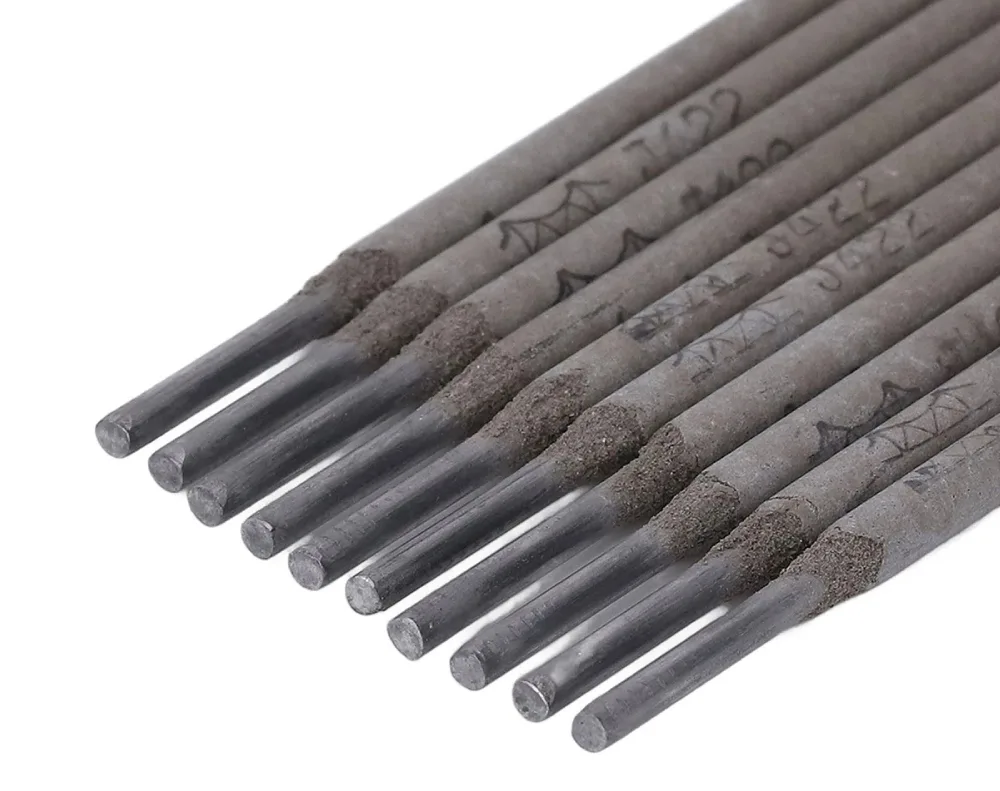

Ký hiệu quy ước của que hàn

Que hàn được ký hiệu bằng hệ thống gồm 4 nhóm chữ và số, phản ánh rõ các đặc tính cơ học và loại vỏ bọc:

• Chữ cái “E”: Xác định đây là loại que hàn có vỏ bọc.
• Hai chữ số tiếp theo: Biểu thị giới hạn bền kéo nhỏ nhất (σbmin) của kim loại mối hàn (N/mm²).
  • Ví dụ: “43” ứng với độ bền kéo 430 – 510 MPa.
  • “51” ứng với độ bền kéo 510 – 610 MPa.
• Chữ số thứ ba: Thể hiện đặc tính cơ lý (độ dai va đập, độ dãn dài) dựa trên tiêu chuẩn TCVN 3909:2000. Giá trị này được quy ước từ 0 đến 5.
• Chữ cái cuối cùng: Biểu thị loại vỏ bọc của que hàn, trong đó:
  • A: Axit (oxit sắt)
  • AR: Axit (rutil)
  • B: Bazơ
  • C: Cellulozơ
  • O: Oxy hóa
  • R: Rutil (vỏ bọc trung bình)
  • RR: Rutil (vỏ bọc dày)
  • S: Các loại khác

Lấy ví dụ cụ thể như sau:

Que hàn E431RR, có nghĩa là:

• E: Que hàn có vỏ bọc bằng tay
• 43: Giới hạn bền kéo thấp nhất 430 Mpa
• 1: Nhiệt độ quy định để thử độ dai va đập (nhiệt độ phòng)
• RR: Vỏ bọc Rutil dây

Yêu cầu kỹ thuật chung

Tiêu chuẩn đưa ra các yêu cầu nhằm đảm bảo chất lượng đồng đều của que hàn trước khi đưa vào sử dụng:

• Bề mặt que hàn: Phải nhẵn, chỉ cho phép một số khuyết tật nhỏ như vết xước hoặc vết rỗ, với kích thước và khoảng cách giới hạn theo quy định.
• Đầu que hàn: Phải được chải trơ lõi thép, vát góc từ 35° đến 45° để dễ mồi hồ quang.
• Ký hiệu trên que hàn: Phải in rõ ràng, thẳng hàng để nhận diện chính xác.
• Độ bám dính lớp thuốc bọc: Sau khi sấy khô, lớp thuốc không bị rã ngay cả khi ngâm trong nước 24 giờ.
• Độ đồng tâm: Lớp thuốc bọc bao quanh lõi thép phải đồng đều, độ lệch tâm không vượt quá 3% đường kính que.
• Độ ẩm: Khi xuất xưởng, độ ẩm của que hàn không được vượt quá 1%.

Yêu cầu công nghệ hàn

TCVN 3223:2000 cũng đề cập rõ các tiêu chí liên quan đến khả năng hàn:

• Hồ quang phải dễ mồi, cháy ổn định khi vận hành đúng thông số.
• Thuốc bọc cháy đều, không rơi thành cục và không cháy vát.
• Xỉ phủ đều bề mặt mối hàn, dễ bong sau khi nguội.
• Mối hàn đạt yêu cầu: không rỗ, không nứt, không ngậm xỉ.

Ứng dụng thực tế của TCVN 3223:2000 trong sản xuất và thi công

Tiêu chuẩn này được ứng dụng rộng rãi trong các ngành:

• Cơ khí chế tạo: Sản xuất máy móc, thiết bị, khung thép.
• Xây dựng công nghiệp và dân dụng: Hàn kết cấu thép nhà xưởng, cầu đường.
• Ngành đóng tàu, ô tô: Đảm bảo mối hàn có độ bền cơ học cao, chịu tải và chống rung.
• Sửa chữa, bảo dưỡng: Dùng que hàn đạt chuẩn để phục hồi chi tiết cơ khí, giảm rủi ro hỏng hóc.

Nhờ TCVN 3223:2000, các đơn vị thi công có thể lựa chọn đúng loại que hàn, giảm thiểu sai sót, đồng thời tăng độ tin cậy và tuổi thọ công trình.

Cách tra cứu, kiểm chứng và sử dụng tiêu chuẩn TCVN 3223:2000

Để áp dụng TCVN 3223:2000 hiệu quả, người dùng cần:

• Tra cứu bản tiêu chuẩn chính thức qua Tổng cục Tiêu chuẩn Đo lường Chất lượng hoặc thư viện pháp luật.
• Kiểm tra ký hiệu in trên bao bì hoặc thân que hàn, đối chiếu với tiêu chuẩn để xác định tính phù hợp.
• Yêu cầu nhà cung cấp xuất trình CO/CQ (chứng chỉ xuất xứ và chất lượng) để đảm bảo sản phẩm đạt chuẩn.
• Thực hiện hàn thử và kiểm tra cơ tính mối hàn trong trường hợp cần độ chính xác cao.

Những sai sót thường gặp khi áp dụng TCVN 3223:2000

Mặc dù tiêu chuẩn TCVN 3223:2000 đã quy định rõ ràng, trong thực tế vẫn có một số sai sót thường gặp:

• Sử dụng que hàn không đúng đường kính hoặc sai tư thế hàn có thể làm mối hàn yếu, dễ nứt.
• Que hàn bị ẩm thuốc bọc do bảo quản không đúng, gây rỗ khí và khuyết tật mối hàn.
• Không kiểm tra ký hiệu và nhãn mác trước khi sử dụng, dẫn đến chọn nhầm loại que không đạt chuẩn.
• Thiếu thử nghiệm cơ tính mối hàn theo quy định, khiến sản phẩm không đảm bảo an toàn lâu dài.

Để hạn chế những lỗi này, các đơn vị thi công cần tuân thủ nghiêm ngặt tiêu chuẩn, kết hợp đào tạo thợ hàn và kiểm tra chất lượng đầu vào.

TCVN 3223:2000 là nền tảng quan trọng giúp chuẩn hóa chất lượng que hàn điện, đảm bảo an toàn và hiệu quả trong thi công. Việc nắm rõ phạm vi, ký hiệu, kích thước và yêu cầu kỹ thuật không chỉ giúp lựa chọn đúng sản phẩm mà còn góp phần nâng cao chất lượng mối hàn và tuổi thọ công trình. Các đơn vị sản xuất và nhà thầu nên coi việc áp dụng tiêu chuẩn này là bắt buộc để tối ưu hiệu quả thi công và hạn chế rủi ro kỹ thuật.
