Tìm Hiểu Nguyên Lý Hoạt Động Máy Hàn Tig

29/03/2018 11:32 +07 - Lượt xem: 8685

Máy hàn Tig là thiết bị không thể thiếu trong việc thi công công trình. Là một người thợ hàn giỏi thì chắc chắn phải nắm bắt được nguyên lý hoạt động máy hàn Tig để có thể áp dụng đem lại hiệu quả trong công việc. Trong bài viết này Nam Vượng cùng quý khách hàng tìm hiểu về nguyên lý của máy hàn Tig.

Tìm hiểu về máy hàn Tig

TIG là từ viết tắt của câu Tungsten Inert Gas đây là quá trình hàn hồ quang trong môi trường bảo vệ là khí trơ bằng điện cực Vonfram. Để tránh sự xâm nhập của không khí bên ngoài, mối hàn được khí trơ bảo vệ. Nhiệt lượng do hồ quang tạo ra giữa điện cực và vật hàn giúp kim loại nóng chảy. Trong quá trình hàn Tig người ta thường sử dụng khí trơ hoặc hỗn hợp khí trơ.

Máy hàn Tig

Hình Ảnh: Máy hàn Tig là một thiết bị không thể thiếu trong sản xuất cơ khí

Ưu điểm máy hàn Tig:

  • Phương pháp hàn Tig có thể hàn được nhiều loại kim loại mỏng hoặc dày, tùy vào công suất máy.
  • Đa số có thể hàn được các kim loại và hợp kim, cho ra sản phẩm đẹp chất lượng và năng xuất cao.
  • Cho ra mối hàn sạch đẹp, mịn màng, đặc biệt không lẫn sỉ và văng tóe. Trong quá trình hàn.
  • Trong mọi trường hợp đều dễ dàng kiểm soát được hình dạng vũng hàn và độ ngấu.
  • Có thể sử dụng tùy thích hoặc không cần sử dụng que đắp để tạo nên mối hàn.

Ưu điểm máy hàn tig

Hình Ảnh: Máy hàn Tig với nhiều điểm sáng vượt trội được nhiều người ưa thích

Nguyên lý hoạt động máy hàn Tig

Sơ đồ làm việc của máy hàn Tig

Máy hàn Mig kết nối với các thiết bị, phụ kiện và vật liệu hàn theo sơ đồ dưới đây:

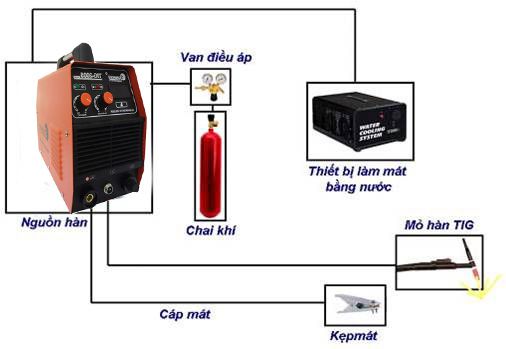

Sơ đồ làm việc máy hàn Tig

Hình Ảnh: Sơ đồ làm việc máy hàn Tig

  • Kết nối với kẹp mát qua cáp mát.
  • Kết nối mỏ hàn qua bộ dây hàn.
  • Kết nối với các bộ phận chai khí và van điều áp.
  • Kết nối với nguồn điện hàn.

Nguyên lý hoạt động máy hàn Tig:

Nguyên lý máy hàn Tig cơ bản đều hoạt động dựa trên sự kết nối giữa các bề mặt vật liệu với nhau để tạo thành 1 mối hàn chung. Nhưng so với những loại máy hàn khác thì nguyên lý hoạt động của máy hàn Tig có nhiều điểm khác biệt hơn hẳn. Theo đó, các mối hàn của máy hàn Tig sẽ được nối với nhau bằng cách nung nóng dưới một dòng điện được tạo thành giữa phôi và điện cực Vonfram.

Khi hàn các bề mặt như nhôm, sắt, thép hoặc các kim loại khác thì khi bị nóng chảy ngay lập tức được bảo vệ khỏi sự tác động của không khí bằng một dòng khí trơ qua mỏ hàn. Những dòng khí trơ này có thể là Argon, Heli, hoặc hỗn hợp Helium+ Argon. Người sử dụng thiết bị hàn có thể điều chỉnh kết cấu của mối hàn trong chính quá trình thực hiện mà không cần tốn thời gian trong việc gia công hay chỉnh hình chúng.

Nguyên lý hoạt động máy hàn Tig

Hình Ảnh: Nguyên lý hoạt động máy hàn Tig

Có thể nói, các mối hàn sau khi được thực hiện xong có tính toàn vẹn về mặt hóa học giữa hai bề mặt hàn. Đây được xem là ưu điểm nổi bật trong nguyên lý hoạt động máy hàn Tig.

Cách điều chỉnh các thông số của máy hàn Tig

Cách điều chỉnh dòng hàn:

Theo các nghiên cứu trong quá trình thực nghiệm cho thấy, thông số hàn tốt nhất là từ 1A cho đến 0.0001 inch bề dày vật hàn, tương đương với 40A/mm và tốc độ 250mm/phút là phù hợp nhất. Khi tiến hành hàn thủ công hoặc các phương pháp khác thì rất khó hoàn thành công việc với tốc độ trên nên cần phải giảm dòng hàn xuống khoảng 16A/mm bề dày vật liệu và tốc độ khoảng 100mm/phút.

Cách điều chỉnh tốc độ hàn:

Tốc độ hàn tốt nhất nằm trong khoảng 100-250mm/phút.

Cách điều chỉnh thông số hàn Tig

Hình Ảnh: Cách điều chỉnh thông số hàn Tig

Cách điều chỉnh dòng hồ quang:

  • Chiều dài của hồ quang là khoảng cách từ điện cực cho đến bề mặt vũng chảy.
  • Theo như đúng nguyên tắc thì ta nên điều chỉnh chiều dài hồ quang ở vào khoảng 0.5-3mm, tuy nhiên còn tùy thuộc vào vật liệu hàn
  • Điều chỉnh chiều dài của hồ quang ở khoảng 0.6mm khi hàn tôn mỏng dưới 1mm và không dùng que đắp.
  • Điều chỉnh chiều dài hồ quang trong khoảng 2mm khi hàn ngấu hoặc hàn tôn dày (dưới 4mm).

Với những chia sẻ trên của Nam Vượng về nguyên lý máy hàn Tig hi vọng quý khách hàng có thể áp dụng vào trong công việc sản xuất của mình để đem lại hiệu quả cao trong công việc.
