Tìm hiểu mạch băm IGBT: Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Trong ngành công nghiệp hàn, đặc biệt là với các thiết bị sử dụng điện áp và dòng điện lớn, việc kiểm soát chính xác nguồn điện đầu ra đóng vai trò quan trọng để tạo ra mối hàn ổn định và tiết kiệm năng lượng. Trong số các công nghệ điều khiển nguồn hiện nay, mạch băm sử dụng IGBT đang dần trở thành xu hướng nhờ hiệu suất cao, độ bền vượt trội và khả năng đáp ứng nhanh. Vậy mạch băm IGBT là gì, cấu tạo ra sao và ứng dụng thế nào trong ngành hàn? Cùng Nam Vượng khám phá chi tiết ngay dưới đây.

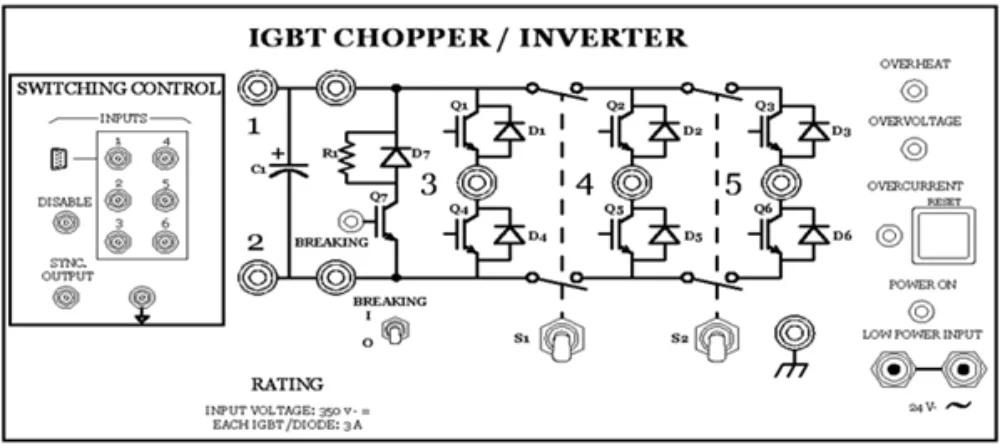

Mạch băm IGBT là gì?

Mạch băm IGBT (IGBT Chopper Circuit) là một mạch điện tử sử dụng các transistor IGBT (Insulated Gate Bipolar Transistor) để điều chỉnh điện áp hoặc dòng điện đầu ra theo chu kỳ đóng ngắt nhanh. Nhờ khả năng hoạt động như một công tắc tốc độ cao và chịu tải lớn, IGBT giúp mạch băm kiểm soát nguồn cấp cho các thiết bị hàn một cách chính xác và hiệu quả hơn nhiều so với các công nghệ cũ.

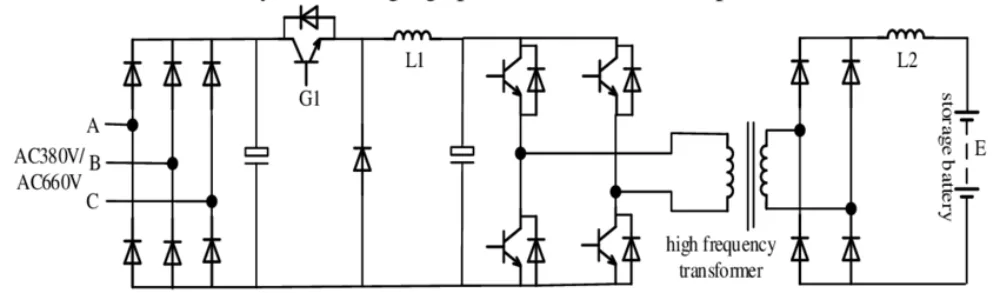

Cấu tạo cơ bản của mạch băm sử dụng IGBT

Một mạch băm IGBT tiêu chuẩn thường bao gồm các thành phần chính sau:

• IGBT: Linh kiện bán dẫn đóng vai trò chuyển mạch chính.
• Diode hồi tiếp (Freewheeling diode): Giúp dòng điện tiếp tục lưu thông trong tải khi IGBT tắt.
• Tải (Load): Có thể là cuộn cảm, điện trở hoặc thiết bị hàn.
• Mạch điều khiển xung PWM (Pulse Width Modulation): Điều khiển tín hiệu đóng/ngắt cho IGBT.
• Bộ lọc LC: Giảm nhiễu và ổn định đầu ra.

Tùy vào mục đích ứng dụng, mạch có thể được thiết kế dưới dạng băm thuận, băm nghịch hoặc hai chiều. Chính điều này giúp nó phù hợp với nhiều loại thiết bị hàn khác nhau như máy hàn TIG, MIG hay máy hàn hồ quang chìm.

Nguyên lý hoạt động của mạch băm IGBT

Nguyên lý hoạt động của mạch băm IGBT dựa trên việc đóng và ngắt liên tục transistor IGBT theo chu kỳ rất nhanh. Khi IGBT được kích dẫn, dòng điện từ nguồn sẽ đi qua tải (ví dụ: đầu vào máy hàn). Khi IGBT ngắt, dòng điện sẽ tiếp tục lưu thông qua diode hồi tiếp.

Thông qua việc thay đổi độ rộng xung (PWM), người dùng có thể điều chỉnh điện áp hoặc dòng điện đầu ra theo nhu cầu. Điều này cho phép máy hàn hoạt động ổn định, tránh hiện tượng hồ quang quá yếu hoặc quá mạnh, đồng thời tăng hiệu suất làm việc.

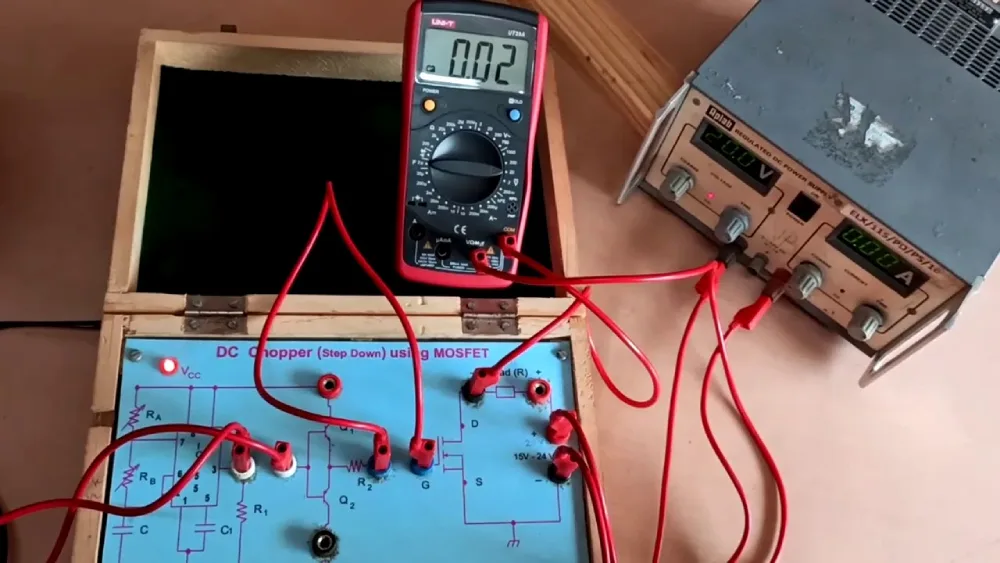

Ứng dụng thực tế của mạch băm IGBT

Trong ngành hàn, mạch băm IGBT được tích hợp rộng rãi trong nhiều thiết bị:

• Máy hàn MIG/MAG: Điều chỉnh chính xác dòng hàn theo độ dày vật liệu.
• Máy hàn TIG: Tạo dòng điện ổn định cho mối hàn tinh xảo.
• Máy hàn hồ quang chìm: Kiểm soát năng lượng đầu vào hiệu quả trong các ứng dụng công nghiệp nặng.
• Nguồn cấp hàn tự động: Cung cấp điện áp phù hợp cho các robot hoặc hệ thống hàn CNC.

Ưu điểm và hạn chế của mạch băm dùng IGBT

Mạch băm sử dụng IGBT là một giải pháp được ưa chuộng trong lĩnh vực hàn nhờ khả năng điều chỉnh công suất linh hoạt và hiệu quả. Tuy nhiên, bên cạnh những lợi thế rõ rệt, loại mạch này cũng tồn tại một số hạn chế cần lưu ý trong quá trình thiết kế và vận hành.

Ưu điểm của mạch băm IGBT

IGBT mang lại nhiều giá trị cho hệ thống hàn nhờ những tính năng vượt trội so với các linh kiện bán dẫn truyền thống. Cụ thể:

• Hiệu suất chuyển mạch cao: IGBT kết hợp được ưu điểm của MOSFET và BJT, giúp giảm tổn hao công suất trong quá trình chuyển mạch.
• Điều khiển đơn giản: Mạch điều khiển IGBT không yêu cầu dòng điện lớn, dễ tích hợp với các bộ điều khiển kỹ thuật số.
• Khả năng chịu điện áp và dòng lớn: Thích hợp với các ứng dụng hàn công suất cao, đảm bảo dòng ra ổn định và ngấu sâu.
• Tần số hoạt động cao: Cho phép điều chỉnh nhanh tốc độ hàn, phù hợp với các kỹ thuật hàn cần chính xác như TIG, MIG.
• Kích thước nhỏ gọn: Giúp thiết kế máy hàn có trọng lượng nhẹ, dễ di chuyển và bảo trì.

Hạn chế của mạch băm IGBT

Mặc dù có nhiều ưu điểm, nhưng việc sử dụng mạch băm IGBT cũng đi kèm với một số thách thức kỹ thuật như:

• Giá thành linh kiện cao: So với các linh kiện khác như MOSFET hay SCR, IGBT thường đắt hơn. Điều này có thể trở thành “gánh nặng” chi phí sản xuất đối với một số đơn vị.
• Dễ hỏng nếu quá áp hoặc nhiệt: IGBT nhạy cảm với các điều kiện làm việc khắc nghiệt, cần hệ thống bảo vệ tốt.
• Yêu cầu tản nhiệt hiệu quả: Khi hoạt động liên tục ở công suất lớn, IGBT sinh nhiều nhiệt, đòi hỏi phải có giải pháp làm mát thích hợp.
• Thiết kế mạch phức tạp hơn: Để đảm bảo hoạt động tối ưu, mạch băm cần kết hợp các khối bảo vệ, điều khiển và lọc nhiễu chặt chẽ.

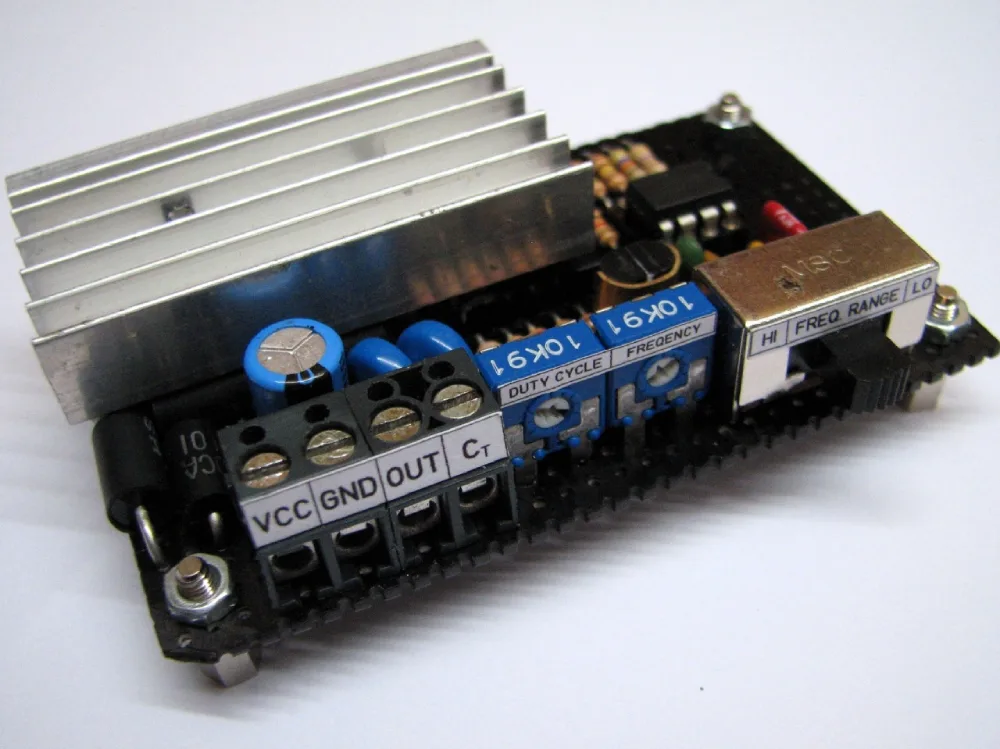

Lưu ý khi thiết kế và sử dụng mạch băm IGBT

Để mạch băm IGBT vận hành ổn định trong các thiết bị hàn, kỹ sư cần lưu ý một số điểm sau:

• Chọn IGBT phù hợp: Cần đảm bảo khả năng chịu áp và dòng của IGBT cao hơn mức tải tối đa thực tế.
• Thiết kế mạch tản nhiệt hiệu quả: IGBT phát sinh nhiệt khi hoạt động liên tục, cần có tản nhiệt chủ động (quạt hoặc heatsink).
• Sử dụng mạch bảo vệ: Chống quá áp, ngắn mạch, sụt áp đầu vào.
• Bộ lọc đầu ra phải đúng chuẩn: Giúp giảm nhiễu điện từ và ổn định điện áp.
• Lập trình PWM chính xác: Điều chế xung cần phù hợp với ứng dụng hàn để đạt chất lượng mối hàn tối ưu.

Mạch băm sử dụng IGBT là giải pháp hiện đại, hiệu quả cho việc điều khiển nguồn cấp trong ngành hàn. Với khả năng điều chỉnh nhanh chóng, độ chính xác cao và hiệu suất vượt trội, công nghệ này không chỉ nâng cao chất lượng mối hàn mà còn giúp tối ưu hóa vận hành, tiết kiệm năng lượng cho doanh nghiệp.
