Liên kết bu lông trong kết cấu thép là gì? Phân loại và lưu ý thi công

Trong các công trình xây dựng sử dụng kết cấu thép, liên kết giữa các cấu kiện đóng vai trò quyết định đến khả năng chịu lực và độ an toàn tổng thể của công trình. Trong đó, liên kết bu lông là hình thức được sử dụng rất phổ biến nhờ tính linh hoạt trong lắp dựng và khả năng kiểm soát chất lượng. Khám phá chi tiết hơn về liên kết bu lông trong kết cấu thép​ trong nội dung bên dưới đây.

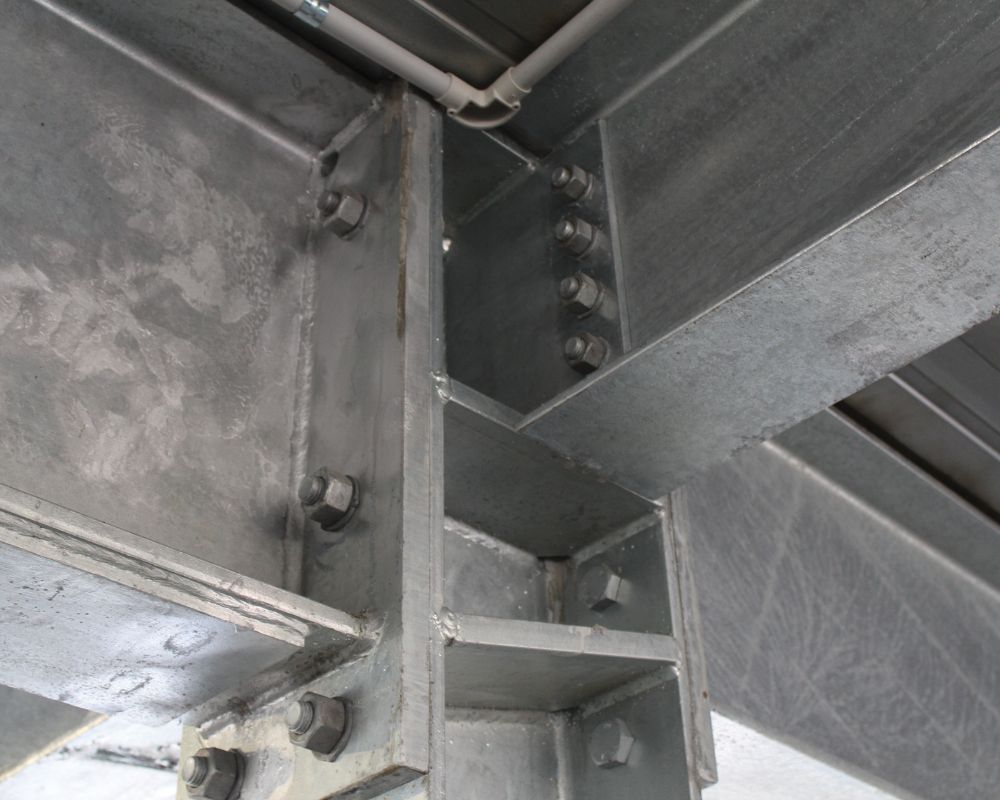

Liên kết bu lông trong kết cấu thép là gì?

Liên kết bu lông trong kết cấu thép là hình thức liên kết cơ học, trong đó các cấu kiện thép được ghép nối với nhau thông qua bu lông, đai ốc và các bộ phận phụ trợ khác. Thông qua lực siết và sự tiếp xúc giữa các bề mặt liên kết, bu lông giúp truyền tải nội lực từ cấu kiện này sang cấu kiện khác theo đúng sơ đồ làm việc của kết cấu.

Về bản chất, liên kết bu lông không chỉ đơn thuần là biện pháp ghép nối mà còn là một bộ phận chịu lực của kết cấu. Trong nhiều trường hợp, khả năng làm việc của toàn bộ khung thép phụ thuộc trực tiếp vào chất lượng và cách bố trí các liên kết bu lông. Do đó, liên kết bu lông cần được tính toán, thiết kế và thi công như một cấu kiện chịu lực thực thụ, chứ không chỉ là chi tiết phụ trợ.

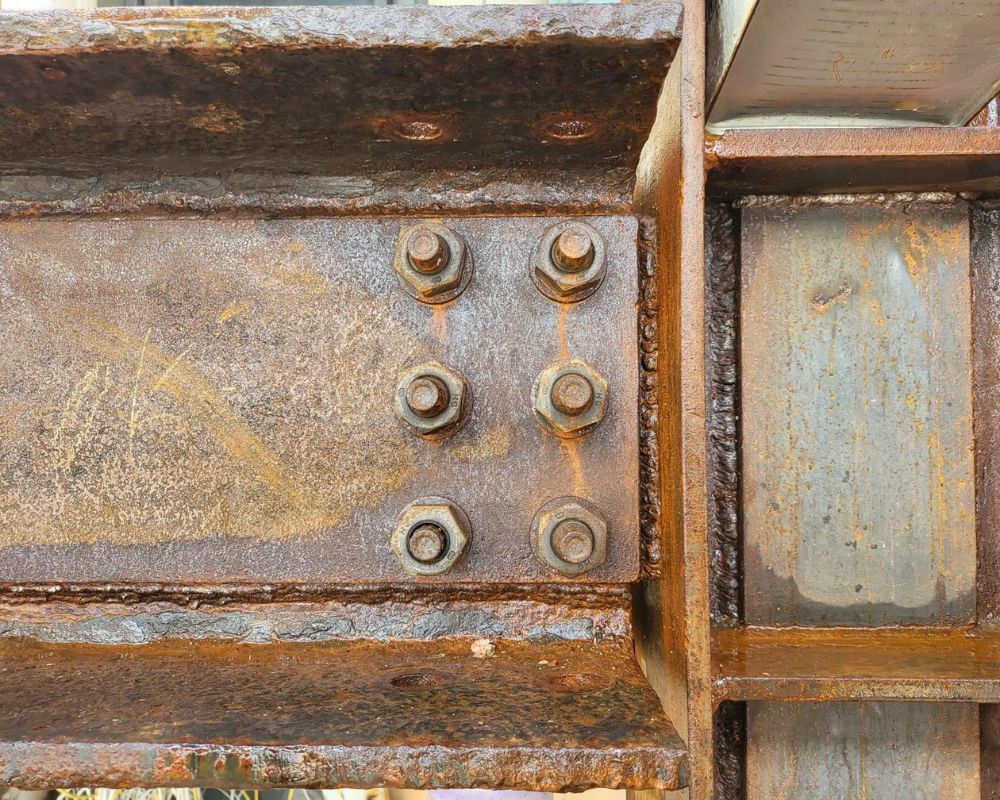

Vai trò của liên kết bu lông trong kết cấu thép

Để đánh giá đúng tầm quan trọng của liên kết bu lông trong kết cấu thép, bạn cần xem xét vai trò của chúng trong tổng thể hệ kết cấu. Liên kết bu lông không chỉ đảm nhiệm chức năng ghép nối mà còn ảnh hưởng trực tiếp đến độ ổn định và an toàn của công trình.

Trong kết cấu thép, vai trò của liên kết bu lông thể hiện rõ qua các khía cạnh sau:

Truyền và phân phối nội lực giữa các cấu kiện:

Liên kết bu lông cho phép truyền các loại nội lực như lực kéo, lực cắt và mô men uốn giữa các cấu kiện thép. Nhờ cơ chế truyền lực này, các cấu kiện riêng lẻ có thể làm việc như một hệ thống thống nhất, đảm bảo khả năng chịu lực theo đúng giả thiết thiết kế.

Truyền và phân phối nội lực giữa các cấu kiện trong quá trình lắp dựng:

Trong giai đoạn thi công, liên kết bu lông giúp cố định tạm thời hoặc lâu dài các cấu kiện, cho phép kết cấu đạt trạng thái ổn định từng phần trước khi hoàn thiện toàn bộ công trình. Điều này đặc biệt quan trọng đối với các công trình có quy mô lớn hoặc thi công theo từng phân đoạn.

Ảnh hưởng trực tiếp đến độ an toàn và ổn định công trình:

Nếu liên kết bu lông không được thiết kế hoặc thi công đúng kỹ thuật, khả năng truyền lực sẽ bị suy giảm, dẫn đến nguy cơ mất ổn định cục bộ hoặc tổng thể. Trong nhiều sự cố kết cấu, nguyên nhân không nằm ở cấu kiện chính mà xuất phát từ liên kết không đảm bảo yêu cầu kỹ thuật.

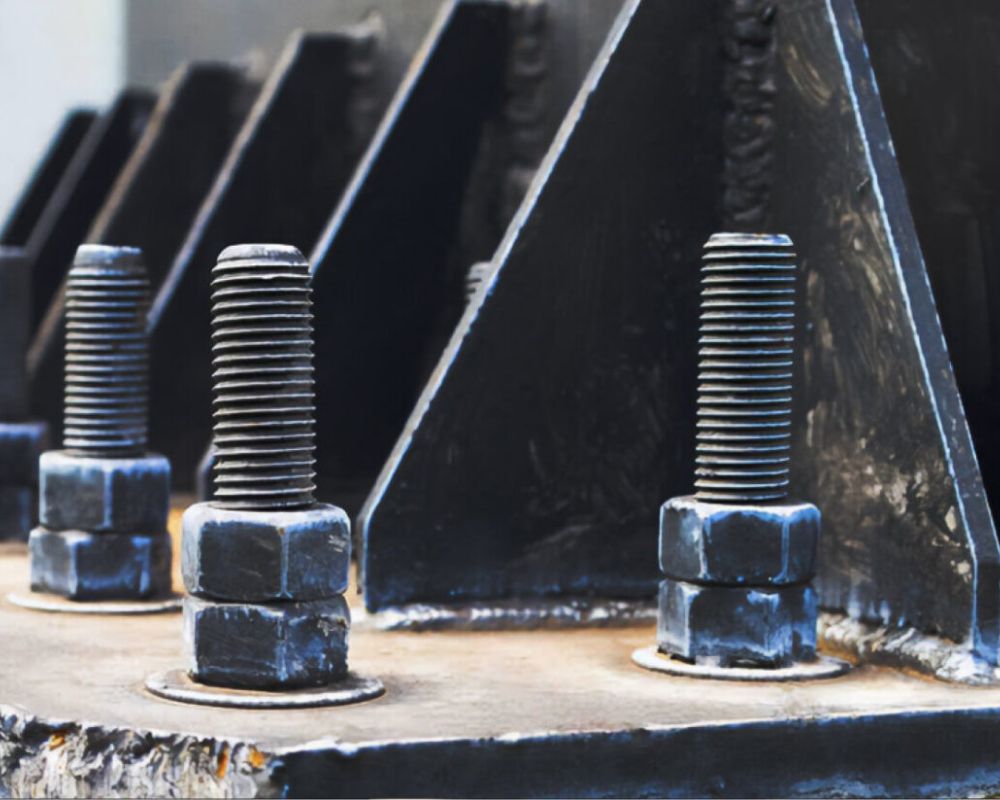

Cấu tạo của bu lông trong kết cấu thép

Liên kết bu lông trong kết cấu thép có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều giữ vai trò quan trọng trong quá trình làm việc của liên kết. Về cơ bản, bu lông trong kết cấu thép thường bao gồm 4 phần chính:

Thân bu lông:

Là bộ phận chịu lực chính, thường làm việc ở trạng thái chịu kéo và chịu cắt. Đường kính, chiều dài và cấp bền của thân bu lông được lựa chọn dựa trên nội lực cần truyền và điều kiện làm việc của liên kết.

Mũ bu lông:

Là phần đầu của bu lông, có nhiệm vụ phân phối lực siết từ đai ốc xuống bề mặt bản thép liên kết. Hình dạng và kích thước của mũ bu lông ảnh hưởng trực tiếp đến khả năng tiếp xúc và phân bố ứng suất trên bề mặt liên kết.

Đai ốc:

Là bộ phận kết hợp với thân bu lông để tạo lực siết. Khi đai ốc được vặn chặt, lực kéo sinh ra trong thân bu lông sẽ ép chặt các bản thép liên kết với nhau, tạo điều kiện cho liên kết làm việc ổn định.

Vòng đệm:

Được đặt giữa mũ bu lông hoặc đai ốc với bản thép nhằm tăng diện tích tiếp xúc, giảm tập trung ứng suất và hạn chế hiện tượng lún cục bộ trên bề mặt thép. Trong nhiều trường hợp, vòng đệm còn giúp duy trì lực siết ổn định trong quá trình sử dụng lâu dài.

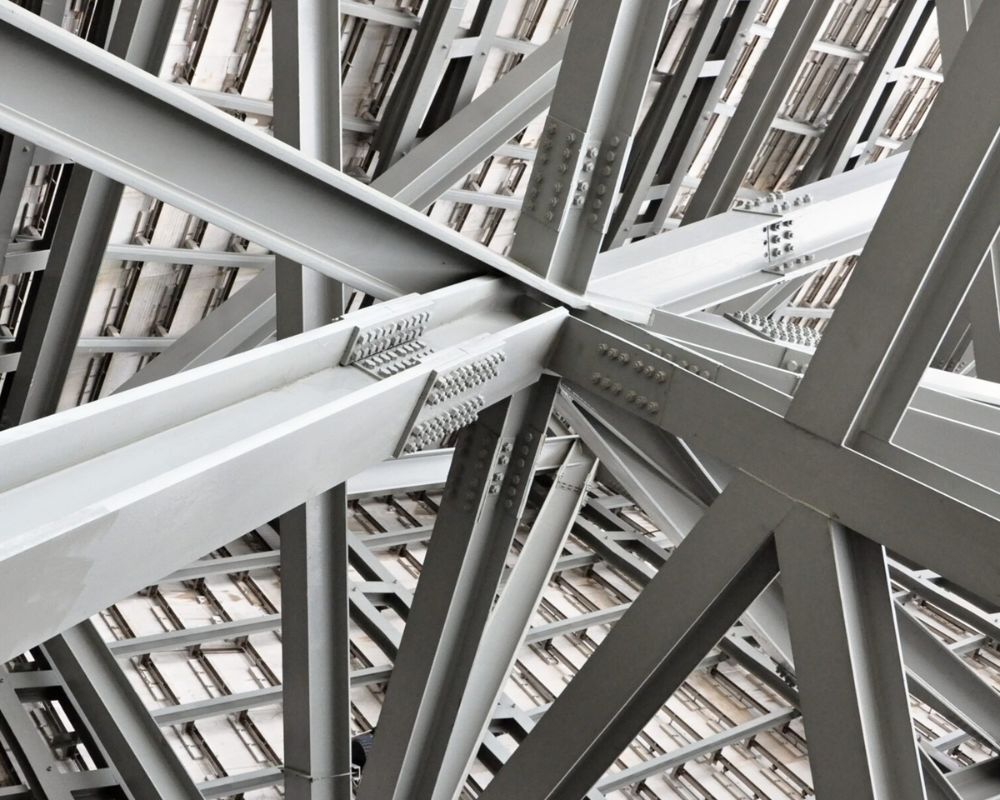

Phân loại liên kết bu lông trong kết cấu thép

Trong thực tế xây dựng, liên kết bu lông trong kết cấu thép được phân loại dựa trên mức độ chính xác gia công, vật liệu chế tạo và khả năng chịu lực. Việc phân loại này giúp người thiết kế lựa chọn đúng loại bu lông cho từng vị trí liên kết, đảm bảo an toàn và hiệu quả kinh tế.

Bu lông thô, bu lông thường

Bu lông thô và bu lông thường là loại bu lông được chế tạo từ thép carbon bằng phương pháp rèn hoặc dập. Do phương pháp gia công không yêu cầu độ chính xác cao, đường kính thân bu lông thường nhỏ hơn đường kính lỗ bu lông khoảng 2 đến 3 mm. Lỗ bu lông được tạo ra bằng phương pháp đột hoặc khoan riêng lẻ từng bản thép, dẫn đến độ chính xác không cao và bề mặt lỗ có thể không phẳng.

Trong quá trình ghép nối các bản thép, do các lỗ không trùng khít hoàn toàn, thân bu lông không thể tiếp xúc sát với thành lỗ. Khi liên kết làm việc chịu trượt, bu lông thô và bu lông thường có xu hướng biến dạng tương đối lớn, làm giảm độ cứng của liên kết. Ưu điểm của loại bu lông này là giá thành thấp, tốc độ sản xuất nhanh và dễ lắp đặt.

Tuy nhiên, do chất lượng làm việc không cao, chúng không được khuyến nghị sử dụng trong các công trình quan trọng hoặc chịu tải trọng lớn. Trong thực tế, bu lông thô và bu lông thường chủ yếu được dùng để định vị cấu kiện trong quá trình lắp dựng hoặc trong các liên kết làm việc chủ yếu chịu kéo.

Bu lông tinh

Bu lông tinh là loại bu lông được chế tạo từ thép carbon hoặc thép hợp kim thấp bằng phương pháp tiện cơ khí, do đó có độ chính xác cao. Mọi bộ phận của bu lông tinh đều được gia công nhằm đảm bảo kích thước và dung sai chặt chẽ. Về cấu tạo, bu lông tinh có thể được chia thành hai loại chính là loại lắp vào lỗ không có khe hở và loại lắp vào lỗ có khe hở nhỏ.

Đối với bu lông tinh lắp vào lỗ không khe hở, đường kính phần thân không ren thường lớn hơn đường kính phần ren, giúp tăng khả năng tiếp xúc với thành lỗ. Nhờ khe hở rất nhỏ giữa thân bu lông và lỗ, liên kết bu lông tinh có khả năng chịu lực cao, độ biến dạng ban đầu nhỏ và làm việc ổn định hơn so với bu lông thường. Tuy nhiên, yêu cầu gia công chính xác khiến chi phí sản xuất và thi công của bu lông tinh cao hơn.

Bu lông cường độ cao

Bu lông cường độ cao là loại bu lông được chế tạo từ thép hợp kim và trải qua quá trình gia nhiệt để đạt được cường độ kéo và khả năng chịu lực cao. Sau khi lắp đặt, đai ốc của bu lông cường độ cao được siết với lực lớn, tạo ra lực kéo đáng kể trong thân bu lông. Lực kéo này ép chặt các bản thép liên kết với nhau, sinh ra lực ma sát lớn tại bề mặt tiếp xúc.

Trong quá trình làm việc, lực truyền giữa các cấu kiện chủ yếu thông qua lực ma sát, chứ không phải thông qua sự tiếp xúc trực tiếp giữa thân bu lông và thành lỗ. Nhờ cơ chế làm việc này, liên kết bu lông cường độ cao có độ biến dạng nhỏ, khả năng chịu tải trọng tĩnh và động rất tốt.

Do đó, loại bu lông này được sử dụng rộng rãi trong các kết cấu chịu tải trọng nặng, tải trọng động và dần thay thế liên kết đinh tán trong nhiều công trình hiện đại.

Hướng dẫn cách bố trí bu lông trong kết cấu thép

Việc bố trí bu lông hợp lý là yếu tố quan trọng quyết định hiệu quả làm việc của liên kết. Nếu các bu lông được bố trí quá gần nhau, bản thép liên kết có nguy cơ bị xé đứt do tập trung ứng suất. Ngược lại, nếu khoảng cách giữa các bu lông quá lớn, liên kết sẽ trở nên kém chặt chẽ, tốn vật liệu và phần bản thép giữa các bu lông có thể mất ổn định khi chịu nén.

Trong thực tế thiết kế, bạn cần bố trí các bu lông sao cho liên kết vừa gọn nhẹ, vừa đảm bảo khả năng chịu lực và tiết kiệm vật liệu. Các cách bố trí bu lông thường được áp dụng bao gồm:

• Bố trí song song: Trong cách bố trí này, các bu lông được đặt thành các hàng song song, giúp phân bố lực đều và dễ thi công. Cách bố trí song song thường được sử dụng trong các liên kết bản mã hoặc liên kết chịu lực tương đối đều.
• Bố trí so le: Bố trí so le giúp tăng khả năng chịu lực của liên kết bằng cách giảm hiện tượng tập trung ứng suất trên một mặt cắt. Phương án này thường được áp dụng khi cần nâng cao khả năng chịu cắt hoặc chịu kéo của liên kết.
• Bố trí bu lông đối với thép hình: Đối với các cấu kiện thép hình, vị trí các dãy bu lông thường được quy định dựa trên kích thước tiết diện. Với thép góc, nếu bề rộng cánh nhỏ hơn 100 mm, liên kết thường chỉ cần bố trí một hàng bu lông. Trong trường hợp bề rộng cánh lớn hơn 100 mm, cần bố trí hai hàng bu lông để đảm bảo khả năng chịu lực và độ ổn định của liên kết.

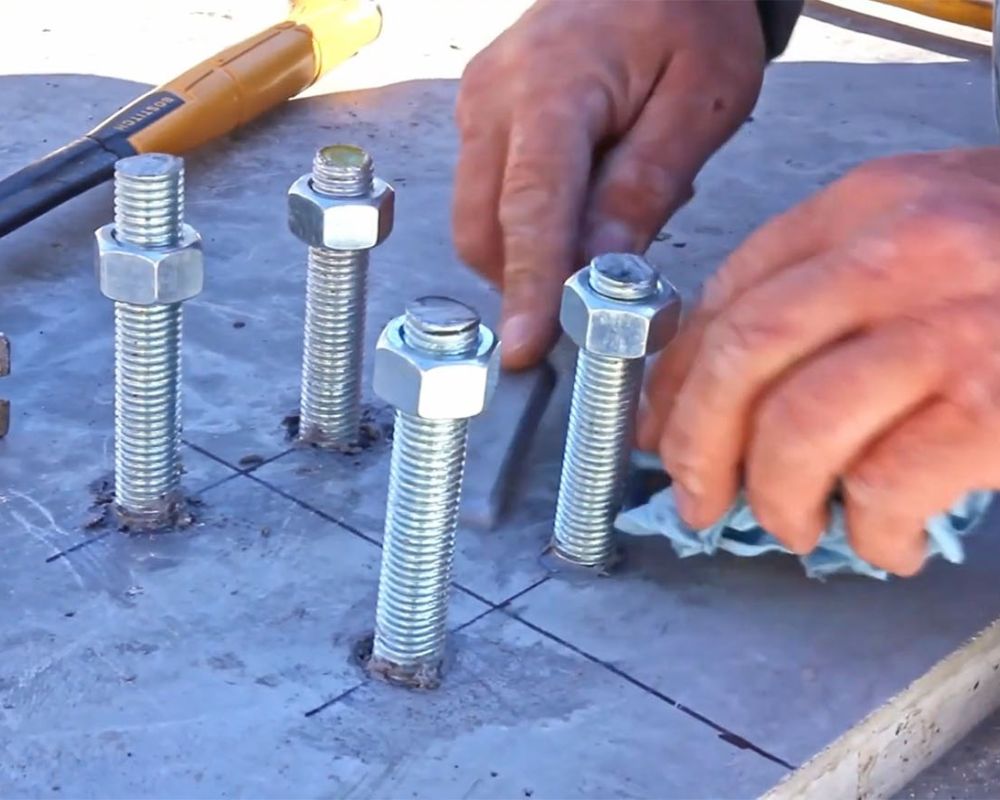

Lưu ý khi liên kết bu lông trong kết cấu thép

Trong quá trình thiết kế và thi công liên kết bu lông trong kết cấu thép cần đặc biệt lưu ý các điểm sau:

• Lựa chọn đúng loại bu lông phù hợp với trạng thái chịu lực của liên kết.
• Kiểm soát chính xác lực siết bu lông theo yêu cầu kỹ thuật.
• Đảm bảo chất lượng lỗ bu lông và bề mặt tiếp xúc của bản thép.
• Bố trí bu lông đúng khoảng cách, số lượng theo thiết kế.
• Kiểm tra và nghiệm thu liên kết trước khi đưa vào sử dụng.

Liên kết bu lông trong kết cấu thép là một bộ phận chịu lực quan trọng, ảnh hưởng trực tiếp đến khả năng làm việc và độ an toàn của toàn bộ công trình. Việc hiểu đúng bản chất, phân loại và nguyên tắc bố trí bu lông giúp kỹ sư thiết kế và thi công đưa ra các giải pháp hợp lý, đảm bảo kết cấu làm việc ổn định và bền vững theo thời gian.
