Kết cấu mái vòm thép: Đặc điểm, cấu tạo và ứng dụng

Trong những năm gần đây, kết cấu mái vòm thép ngày càng được ứng dụng rộng rãi trong các công trình có khẩu độ lớn như nhà thi đấu, sân vận động, trung tâm triển lãm và nhà xưởng công nghiệp. Với khả năng vượt nhịp lớn, phân bố nội lực hợp lý và mang lại giá trị thẩm mỹ cao, mái vòm thép được xem là một trong những giải pháp kết cấu hiệu quả và bền vững trong xây dựng hiện đại. Hãy cùng tìm hiểu chi tiết hơn về kết cấu mái vòm thép trong bài viết dưới đây của Nam Vượng.

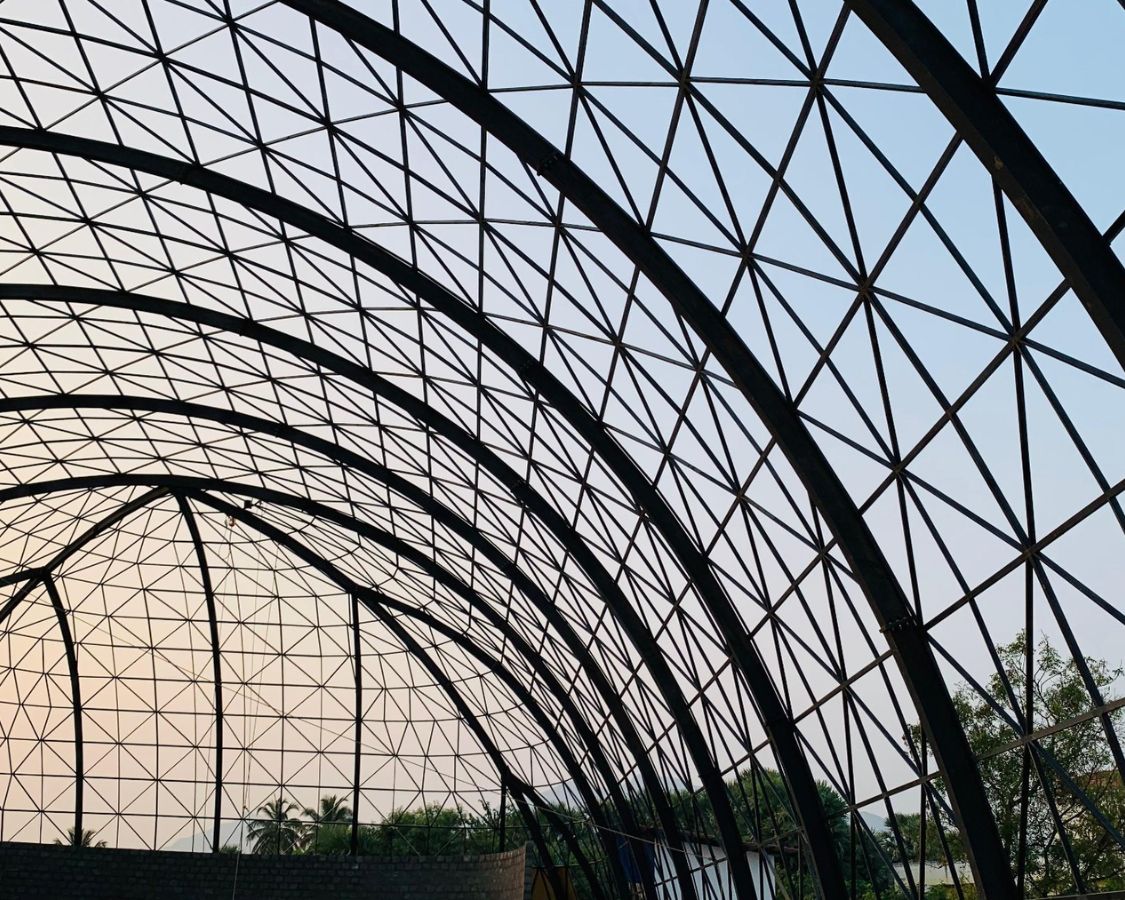

Kết cấu mái vòm thép là gì?

Kết cấu mái vòm thép là dạng kết cấu không gian có hình dạng cong (vòm), được chế tạo chủ yếu từ thép và làm việc theo cơ chế chịu nén là chủ đạo. Khác với các hệ khung phẳng truyền thống chịu uốn là chính, kết cấu vòm giúp chuyển phần lớn tải trọng tác dụng xuống móng thông qua lực nén dọc theo đường cong của vòm.

Nhờ đặc điểm này, mái vòm thép có khả năng vượt nhịp lớn với tiết diện nhỏ hơn, giảm khối lượng kết cấu và tăng hiệu quả sử dụng vật liệu.

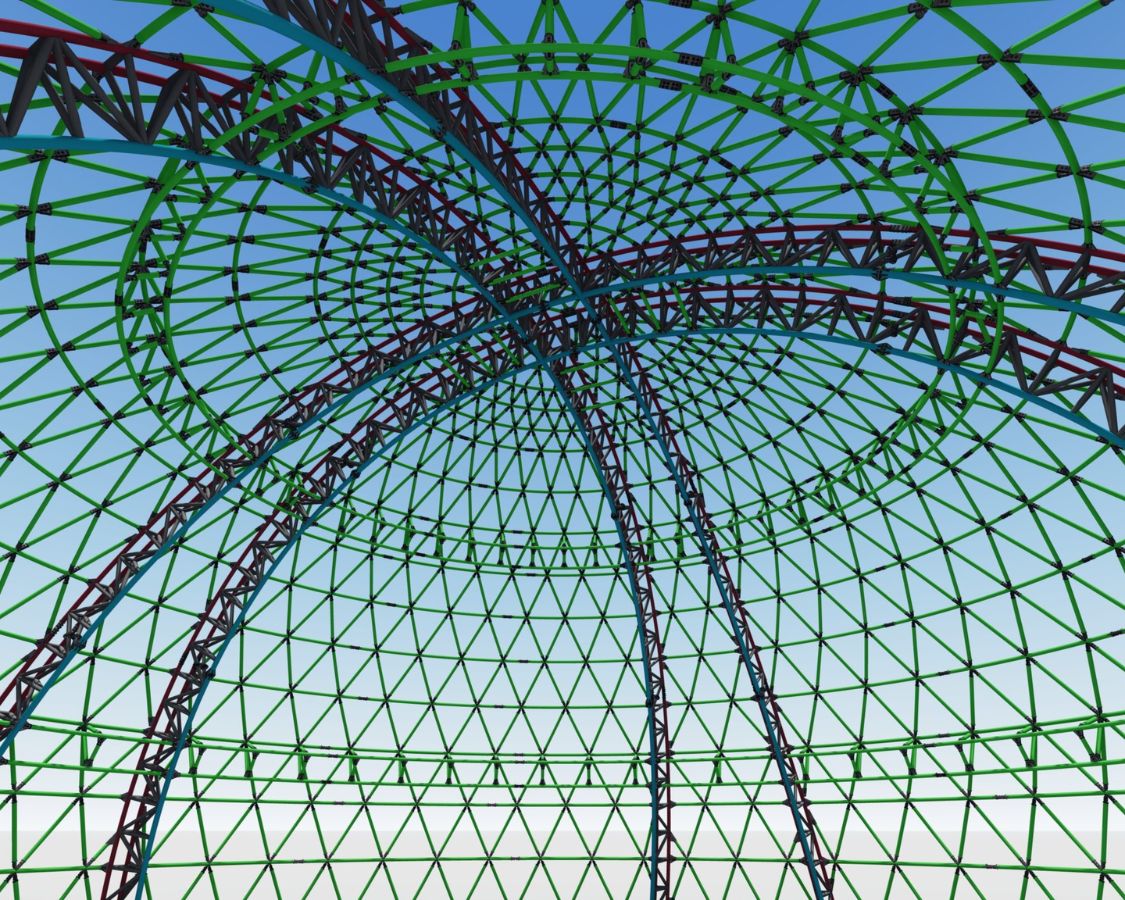

Cấu tạo cơ bản của kết cấu mái vòm thép

Một hệ kết cấu mái vòm thép hoàn chỉnh thường bao gồm nhiều bộ phận phối hợp làm việc đồng thời để đảm bảo khả năng chịu lực và ổn định tổng thể:

Khung vòm chính:

Khung vòm chính là bộ phận chịu lực chủ yếu của kết cấu mái vòm thép, thường được chế tạo từ thép ống, thép hình hoặc các cấu kiện tổ hợp có dạng cong. Bộ phận này làm việc chủ yếu dưới tác dụng của lực nén, có nhiệm vụ truyền tải trọng mái, tải trọng gió và các tải trọng khác xuống hệ móng công trình.

Hệ giằng ổn định:

Hệ giằng được bố trí giữa các khung vòm nhằm tăng độ cứng không gian và hạn chế biến dạng ngang, xoắn hoặc mất ổn định cho toàn bộ mái vòm. Các giằng này có thể là giằng chéo, giằng vòng hoặc giằng không gian, tùy theo quy mô và hình dạng của kết cấu.

Hệ xà gồ và kết cấu đỡ mái:

Hệ xà gồ được lắp đặt dọc theo bề mặt vòm, có nhiệm vụ đỡ vật liệu mái và phân phối tải trọng đều lên khung vòm chính. Thành phần này thường sử dụng thép hộp, thép chữ C hoặc Z, được liên kết chặt chẽ với khung vòm để đảm bảo độ ổn định trong quá trình sử dụng.

Liên kết kết cấu thép:

Liên kết là yếu tố quyết định đến khả năng làm việc đồng bộ của toàn bộ hệ mái vòm thép. Các liên kết có thể là liên kết hàn hoặc liên kết bu lông cường độ cao, yêu cầu gia công chính xác và kiểm soát nghiêm ngặt chất lượng trong quá trình thi công và lắp dựng.

Hệ bao che và vật liệu mái:

Hệ bao che bao gồm vật liệu lợp mái như tôn, panel cách nhiệt, kính hoặc màng căng, tùy theo yêu cầu công năng và thẩm mỹ của công trình. Thành phần này không chỉ bảo vệ công trình khỏi tác động của môi trường mà còn góp phần tạo hình kiến trúc cho mái vòm.

Liên kết chân vòm với móng:

Liên kết chân vòm là bộ phận truyền lực nén và lực ngang từ kết cấu mái vòm xuống móng công trình. Liên kết này có thể là liên kết khớp hoặc liên kết cứng, tùy theo loại vòm (vòm 2 khớp, 3 khớp hoặc không khớp), và đòi hỏi thiết kế móng phù hợp để đảm bảo ổn định lâu dài cho công trình.

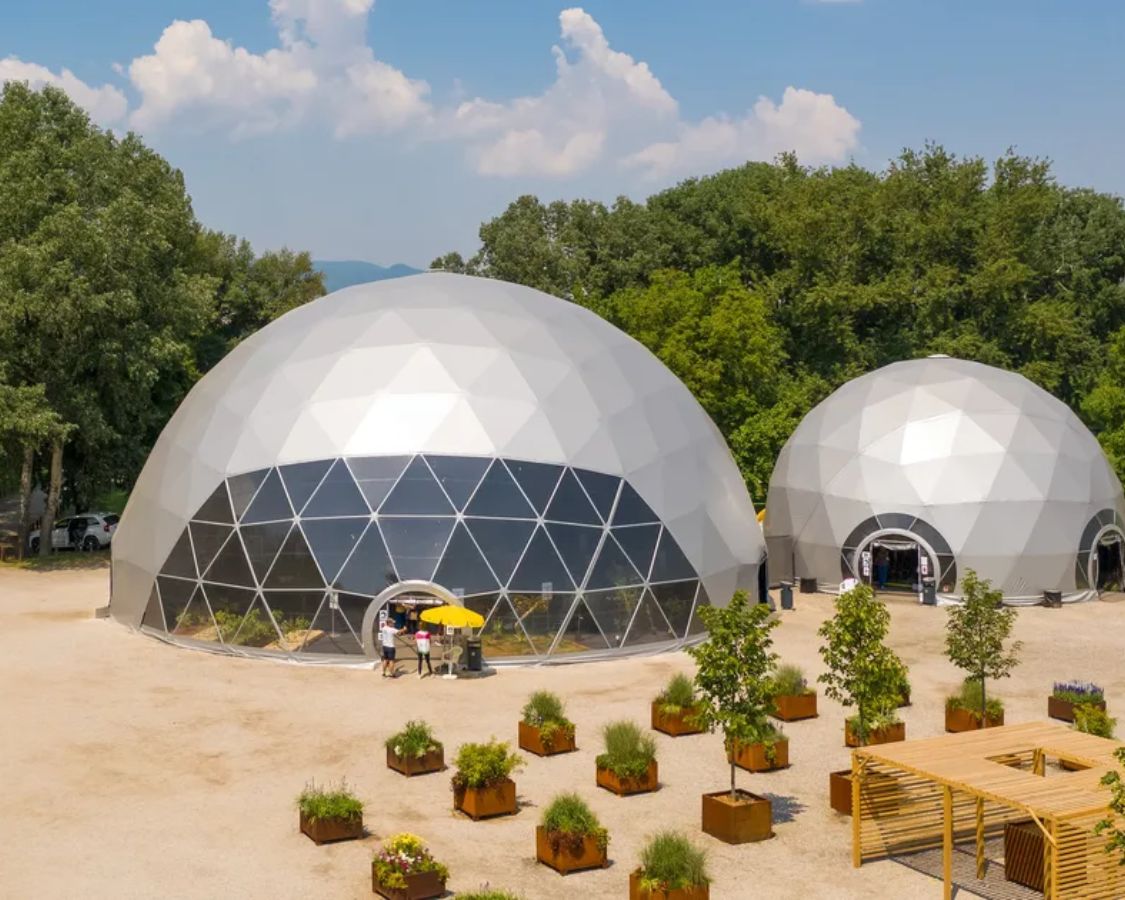

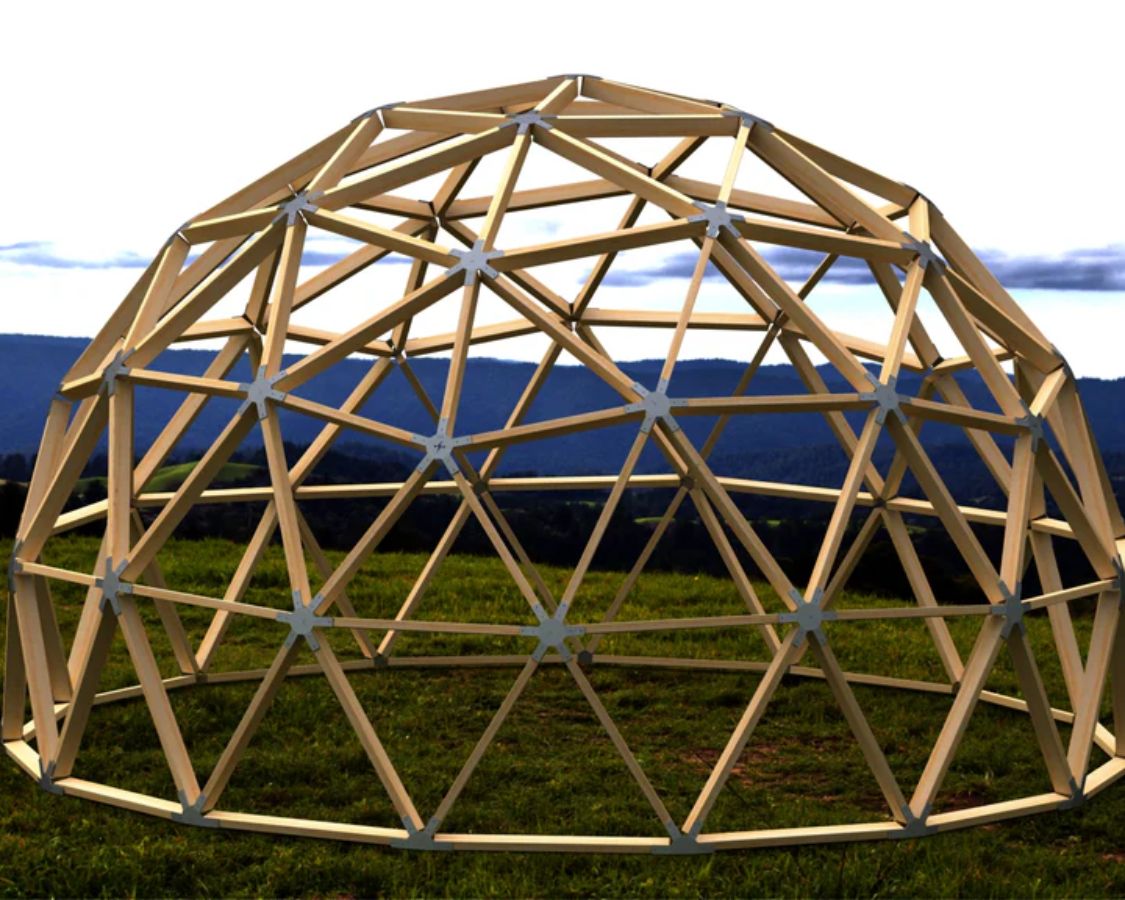

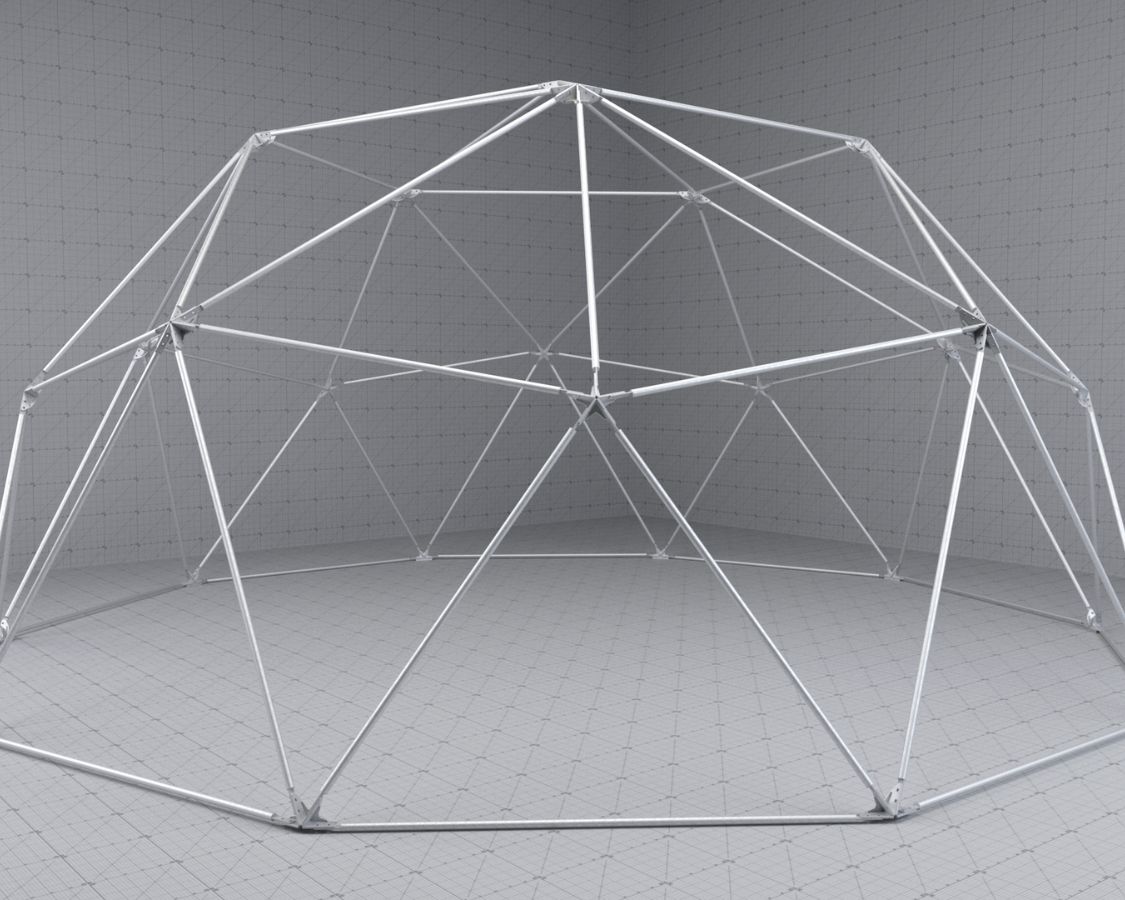

Phân loại kết cấu mái vòm thép phổ biến hiện nay

Tùy theo cách bố trí khớp và đặc điểm làm việc, kết cấu mái vòm thép được chia thành nhiều loại khác nhau. Mỗi loại có ưu điểm và hạn chế riêng, phù hợp với từng điều kiện công trình.

Vòm 2 khớp

Vòm 2 khớp là loại vòm phổ biến nhất hiện nay trong xây dựng. Hai đầu vòm được liên kết với móng bằng khớp, cho phép quay tự do. Nhờ đó, vòm 2 khớp có khả năng thích nghi tốt với sự thay đổi nhiệt độ và lún không đều tại gối tựa mà không phát sinh ứng suất phụ lớn trong kết cấu.

Loại vòm này có cấu tạo tương đối đơn giản, dễ tính toán và thi công. Vì vậy, chúng được sử dụng rộng rãi trong các công trình công nghiệp và dân dụng có khẩu độ lớn.

Vòm 3 khớp

Vòm 3 khớp là hệ kết cấu tĩnh định, bao gồm hai khớp ở gối và một khớp tại đỉnh vòm. Nhờ tính chất tĩnh định, nội lực trong vòm 3 khớp không bị ảnh hưởng bởi thay đổi nhiệt độ hoặc lún gối tựa, giúp giảm yêu cầu về móng.

Tuy nhiên, nội lực trong vòm 3 khớp thường lớn hơn so với vòm 2 khớp, dẫn đến tiết diện cấu kiện có thể phải tăng. Ngoài ra, việc bố trí khớp tại đỉnh cũng làm kết cấu phức tạp hơn và yêu cầu cao hơn về chi tiết liên kết.

Vòm không khớp

Vòm không khớp là loại kết cấu thuộc hệ siêu tĩnh bậc cao, trong đó các đầu vòm được liên kết cứng với móng. Nhờ sự phân bố mô men uốn tương đối đều, vòm không khớp giúp tiết kiệm vật liệu và giảm khối lượng kết cấu so với vòm 2 khớp và 3 khớp.

Tuy nhiên, loại vòm này nhạy cảm hơn với ảnh hưởng của nhiệt độ và lún gối tựa. Do đó, yêu cầu móng phải có độ cứng và khả năng chịu lực lớn. Việc tính toán và thi công vòm không khớp cũng đòi hỏi trình độ kỹ thuật cao hơn.

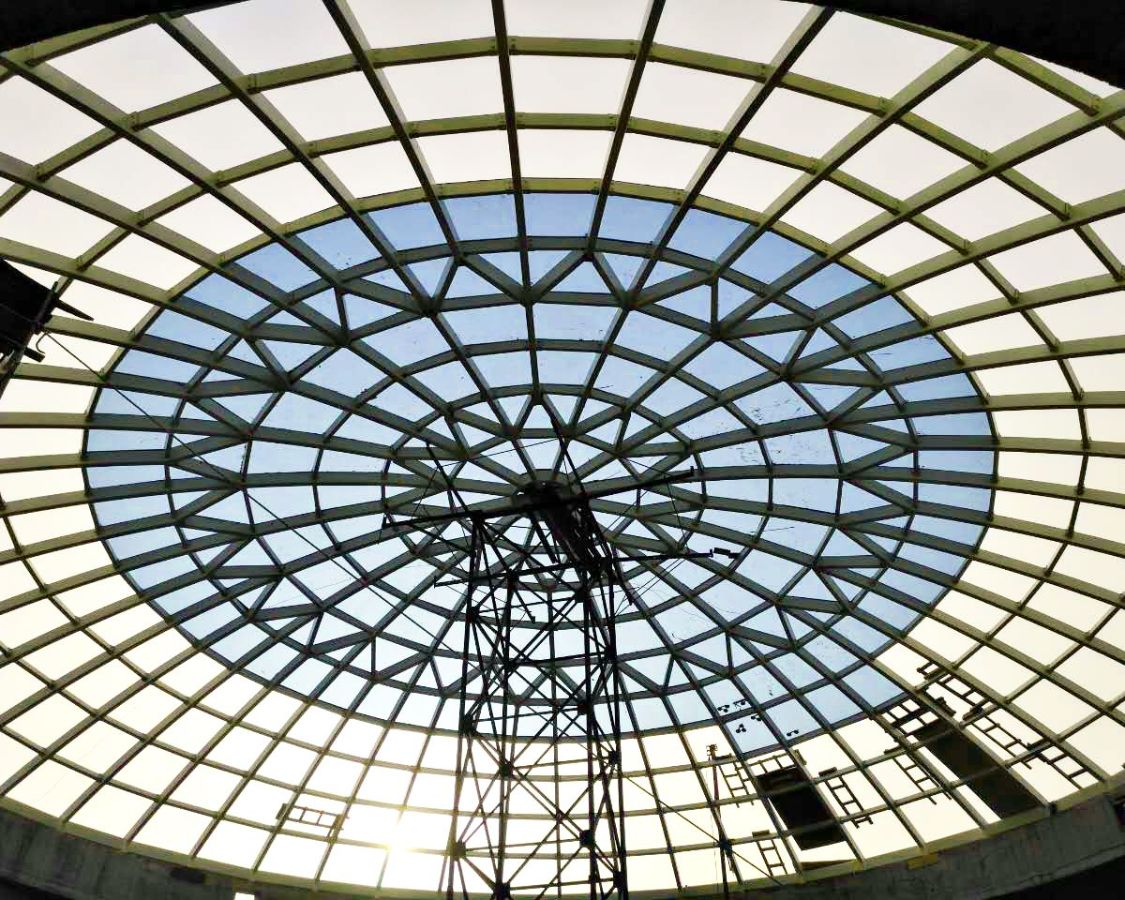

Ưu điểm và hạn chế của kết cấu mái vòm thép

Để lựa chọn kết cấu mái vòm thép phù hợp cho công trình, chủ đầu tư cần đánh giá đầy đủ cả những ưu điểm nổi bật và các hạn chế kỹ thuật đi kèm trong quá trình thiết kế và thi công.

Ưu điểm

Kết cấu mái vòm thép sở hữu nhiều ưu điểm về khả năng chịu lực, hiệu quả sử dụng vật liệu và giá trị kiến trúc, đặc biệt phù hợp với các công trình có khẩu độ lớn:

• Khả năng vượt nhịp lớn mà không cần cột trung gian, giúp tạo không gian sử dụng thông thoáng và linh hoạt cho công trình.
• Phân bố nội lực hợp lý, chủ yếu làm việc theo cơ chế chịu nén, từ đó giảm mô men uốn và tiết kiệm vật liệu thép.
• Trọng lượng kết cấu nhẹ hơn so với mái bê tông cốt thép, giúp giảm tải trọng truyền xuống móng.
• Giá trị thẩm mỹ cao, hình dạng cong mềm mại của mái vòm góp phần tạo điểm nhấn kiến trúc cho công trình.
• Thi công lắp dựng nhanh, các cấu kiện thép có thể được gia công sẵn tại nhà máy, giảm thời gian thi công tại công trường.

Hạn chế

Bên cạnh các ưu điểm nổi bật, kết cấu mái vòm thép cũng tồn tại một số hạn chế cần được xem xét kỹ lưỡng trước khi áp dụng:

• Yêu cầu thiết kế và tính toán chính xác, đặc biệt đối với các hệ vòm siêu tĩnh, đòi hỏi kỹ sư có chuyên môn cao.
• Thi công và lắp dựng phức tạp hơn kết cấu phẳng, nhất là trong công đoạn gia công cấu kiện cong và lắp dựng trên cao.
• Chi phí đầu tư ban đầu có thể cao hơn, do yêu cầu cao về vật liệu, gia công và thiết bị thi công chuyên dụng.
• Nhạy cảm với ảnh hưởng của nhiệt độ và lún móng đối với một số loại vòm, nếu không được thiết kế và kiểm soát tốt.
• Cần biện pháp bảo vệ chống ăn mòn và chống cháy, nhằm đảm bảo độ bền và an toàn lâu dài cho kết cấu thép.

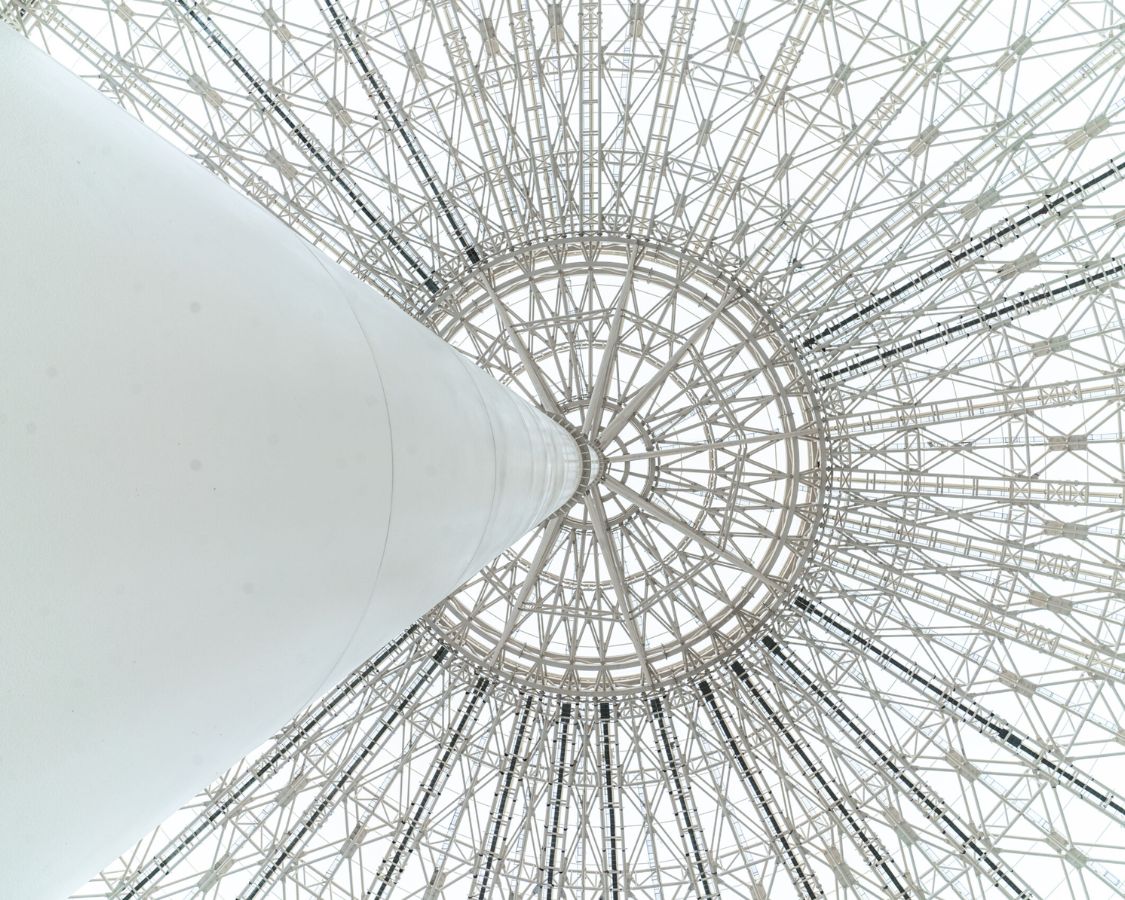

Ứng dụng thực tế của kết cấu mái vòm thép

Kết cấu mái vòm thép được ứng dụng rộng rãi trong nhiều loại công trình nhờ khả năng vượt nhịp lớn, độ bền cao và giá trị thẩm mỹ nổi bật. Một số ứng dụng tiêu biểu có thể kể đến như:

• Nhà thi đấu thể thao và sân vận động: Yêu cầu không gian lớn, không cột giữa và khả năng chịu tải gió tốt.
• Trung tâm triển lãm, hội chợ và nhà trưng bày: Cần mặt bằng rộng, linh hoạt cho bố trí gian hàng và hoạt động đông người.
• Nhà ga, sân bay và bến cảng: Sử dụng mái vòm thép để tạo không gian thông thoáng, hiện đại và có tính biểu tượng kiến trúc.
• Nhà xưởng công nghiệp và kho bãi: Đặc biệt là các công trình sản xuất cần khẩu độ lớn, chiều cao thông thủy cao và dễ mở rộng.
• Công trình công cộng và kiến trúc biểu tượng: Như nhà hát, trung tâm văn hóa, quảng trường có mái che,…
  Công trình nông nghiệp công nghệ cao: Bao gồm nhà trồng trọt quy mô lớn, nhà kho bảo quản nông sản với yêu cầu không gian rộng và thông gió tốt.

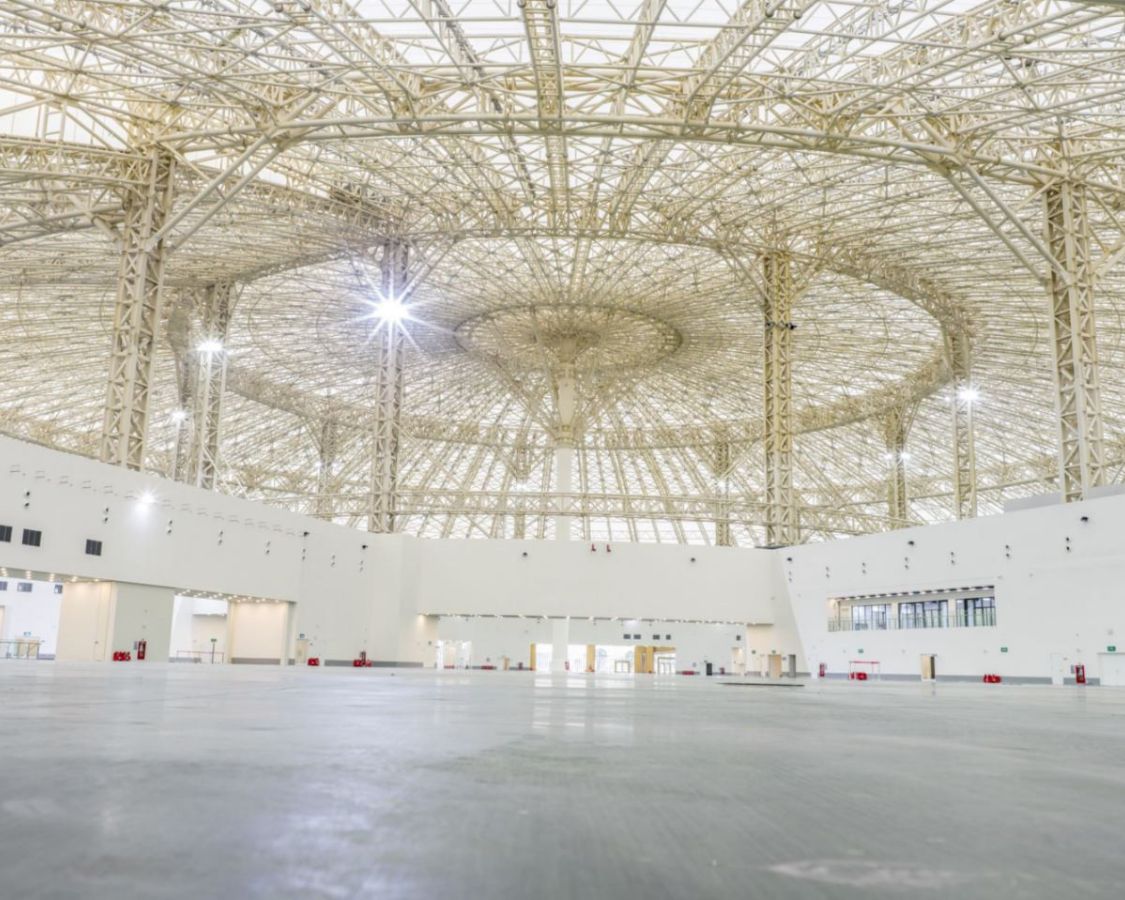

Lưu ý khi thi công và lắp dựng mái vòm thép

Khi thi công và lắp dựng kết cấu mái vòm thép, công tác kỹ thuật và tổ chức thi công cần được kiểm soát chặt chẽ để đảm bảo an toàn, độ chính xác hình học và khả năng chịu lực của toàn bộ hệ kết cấu. Một số lưu ý quan trọng gồm:

• Gia công chính xác các cấu kiện thép cong: Đảm bảo đúng bán kính, hình dạng và kích thước theo bản vẽ thiết kế, tránh sai lệch hình học làm ảnh hưởng đến khả năng lắp ghép và phân bố nội lực.
• Kiểm soát chất lượng mối hàn và liên kết bu lông: Bảo đảm các mối nối đạt yêu cầu về cường độ, độ kín khít và tính liên tục của kết cấu.
• Tuân thủ đúng trình tự lắp dựng: Đặc biệt trong giai đoạn lắp dựng từng phần và lắp dựng toàn bộ vòm, nhằm đảm bảo ổn định tạm thời cho kết cấu trước khi hoàn thiện.
• Bố trí hệ giằng tạm hợp lý trong quá trình lắp dựng: Giúp hạn chế biến dạng và nguy cơ mất ổn định khi mái vòm chưa làm việc hoàn chỉnh.
• Kiểm soát sai số lắp dựng và biến dạng: Thông qua việc đo đạc, căn chỉnh thường xuyên trong suốt quá trình thi công.
• Đảm bảo an toàn lao động khi thi công trên cao: Bao gồm biện pháp bảo hộ cá nhân, thiết bị nâng hạ và phương án thi công phù hợp.
• Thực hiện nghiệm thu từng giai đoạn: Từ gia công cấu kiện, lắp dựng khung vòm đến hoàn thiện mái, nhằm kịp thời phát hiện và khắc phục sai sót kỹ thuật.

Kết cấu mái vòm thép là giải pháp kết cấu hiệu quả cho các công trình có khẩu độ lớn, vừa đảm bảo khả năng chịu lực, vừa đáp ứng yêu cầu thẩm mỹ và công năng sử dụng. Tuy nhiên, để phát huy tối đa ưu điểm của mái vòm thép, việc thiết kế chính xác và thi công đúng kỹ thuật là điều kiện bắt buộc.
