Giới thiệu về máy CNC: Nguyên lý hoạt động, cấu tạo, phân loại và ứng dụng thực tế

Trong thời đại sản xuất công nghiệp 4.0, máy CNC đã trở thành một trong những thiết bị then chốt giúp nâng cao hiệu quả, độ chính xác và khả năng tự động trong gia công cơ khí. Bài viết dưới đây của Nam Vượng sẽ giới thiệu về máy CNC, đồng thời giới thiệu địa chỉ uy tín để doanh nghiệp chọn mua thiết bị đúng nhu cầu.

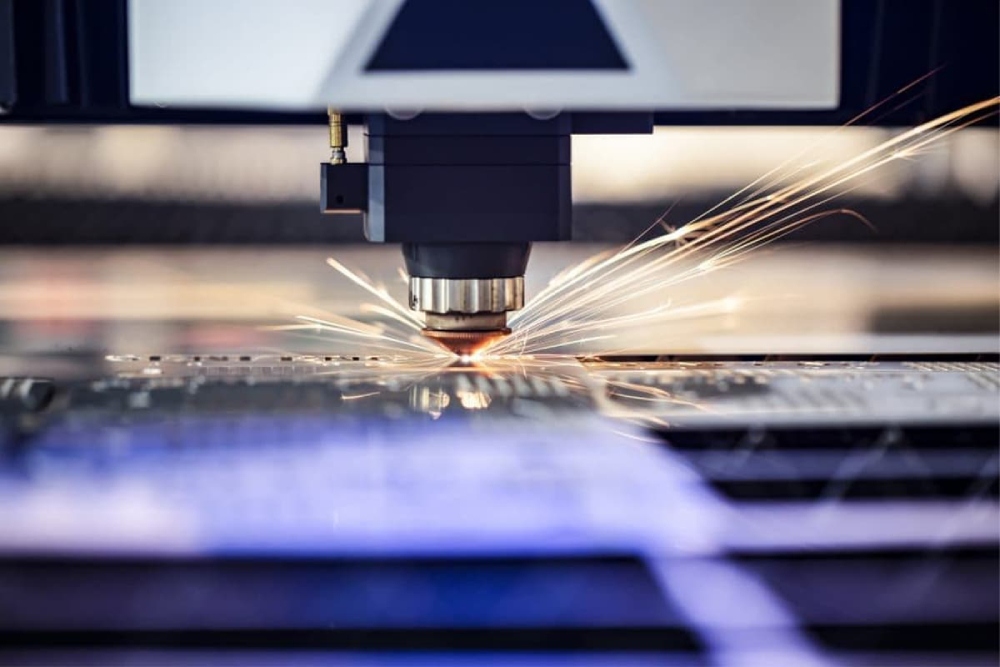

Giới thiệu về máy CNC

Khái niệm

Máy CNC là thiết bị gia công cơ khí được điều khiển bằng máy tính, nơi các lệnh số được sử dụng để điều khiển chuyển động của dao và phôi gia công. Quy trình hoạt động bao gồm việc nhập chương trình số, máy điều khiển động cơ servo/stepper để di chuyển trục, dao gia công hoặc phôi theo kế hoạch đã lập.

Cấu tạo

Máy CNC được cấu thành từ nhiều bộ phận chính, mỗi phần đều đóng vai trò quan trọng trong quá trình vận hành:

• Bộ điều khiển CNC (Controller): Là “bộ não” của máy, đọc chương trình và điều khiển hoạt động các thành phần khác.
• Động cơ servo/driver và hệ dẫn hướng: Đảm bảo chuyển động chính xác của trục X, Y, Z hoặc các trục phụ.
• Bàn máy và trục chuyển động: Giữ phôi hoặc dao và tạo chuyển động tương ứng.
• Trục chính: Dao cụ được gắn và quay ở đây để gia công vật liệu.
• Hệ thống thay dao tự động (ATC), kẹp phôi, cảm biến gia công: Giúp gia công liên tục, giảm thời gian tháo lắp.
• Tủ điện và giao diện điều khiển (HMI): Cung cấp nguồn, giám sát, bảo vệ và giao tiếp với người vận hành.

Phân loại máy CNC

Giới thiệu về máy CNC được phân loại theo nhiều tiêu chí để phù hợp với nhu cầu gia công khác nhau:

Phân loại theo công nghệ:

Xét về mặt công nghệ, máy CNC sẽ được phân ra làm các loại sau:

• Máy phay CNC dành cho gia công mặt phẳng, lỗ, rãnh.
• Máy tiện CNC dành cho chi tiết quay, trục, lỗ trong.
• Máy cắt CNC để gia công vật liệu tấm hoặc cắt hình phức tạp.

Phân loại theo số trục:

Xét về số trục, máy CNC sẽ được phân loại thành máy 3 trục, 4 trục, 5 trục. Mỗi loại có đặc điểm và phạm vi ứng dụng khác nhau.

Theo vật liệu và mục đích gia công:

Theo vật liệu và mục đích gia công, máy CNC được phân loại thành gia công kim loại, gỗ, nhựa, composite; sản xuất hàng loạt hoặc gia công đơn chiếc.

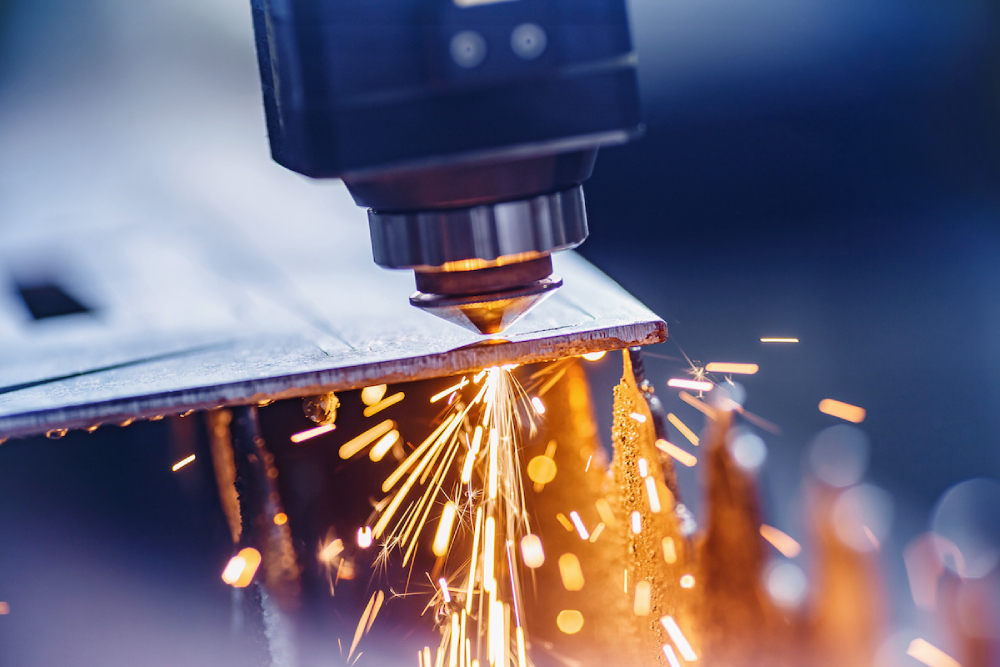

Ứng dụng của máy CNC

Máy CNC ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất nhờ tính linh hoạt và độ chính xác cao:

• Trong cơ khí chính xác và khuôn mẫu: Máy CNC giúp gia công chi tiết phức tạp, dung sai chặt và bề mặt hoàn thiện cao.
• Trong ngành ô tô và hàng không: Máy CNC sản xuất linh kiện định hình, khuôn đúc, chi tiết chịu lực lớn.
• Trong ngành gỗ – nội thất: Máy CNC tạo hoa văn trang trí, khắc 3D, cắt phôi tự động tối ưu năng suất.
• Trong ngành điện tử: Máy CNC gia công bảng mạch, linh kiện nhỏ với độ chính xác cao và lập trình linh hoạt.
• Trong ngành quảng cáo và gia công vật liệu tấm: Máy CNC (laser, plasma) cắt chữ, tạo hình vật liệu như mica, thép, nhôm với tốc độ nhanh và chi phí thấp.

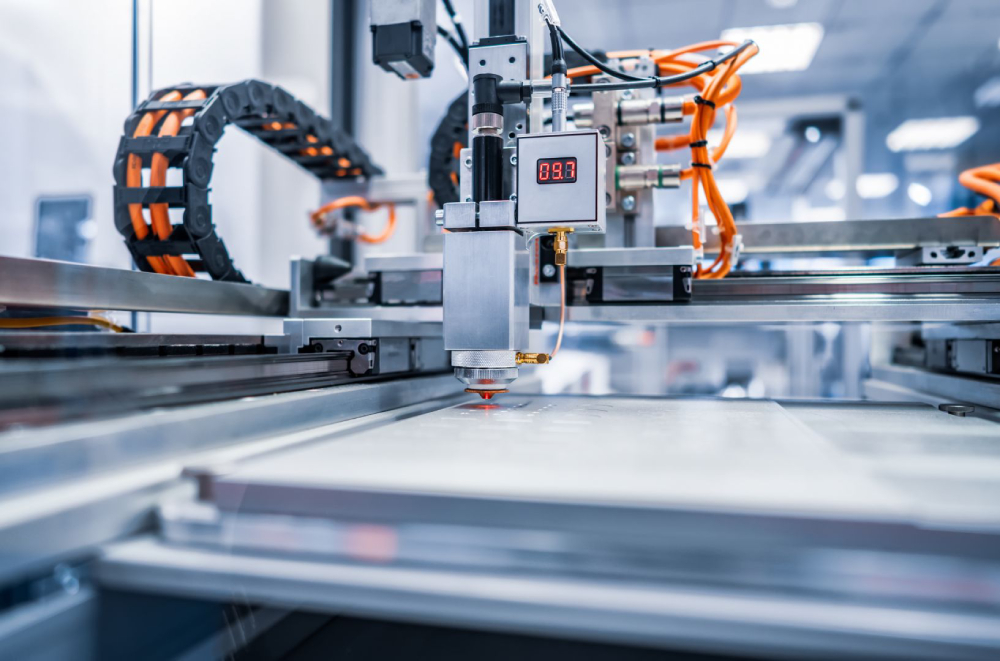

Ưu điểm và hạn chế của máy CNC

Cũng như bất kỳ công nghệ nào khác trong lĩnh vực cơ khí hiện đại, giới thiệu về máy CNC cho thấy sản phẩm mang lại nhiều lợi thế vượt trội nhưng cũng tồn tại một số giới hạn nhất định. Việc hiểu rõ ưu điểm và hạn chế của máy CNC giúp doanh nghiệp lựa chọn thiết bị và quy trình sản xuất phù hợp, từ đó tối ưu hóa hiệu quả đầu tư.

Ưu điểm của máy CNC

Máy CNC được ưa chuộng trong hầu hết các ngành công nghiệp nhờ những ưu thế nổi bật sau:

• Tự động hóa cao, giảm phụ thuộc vào lao động thủ công: Nhờ điều khiển bằng máy tính, toàn bộ quy trình gia công được lập trình sẵn, giúp tiết kiệm thời gian, giảm sai sót và nâng cao năng suất sản xuất.
• Độ chính xác và khả năng lặp lại cao: Máy CNC có thể gia công hàng trăm chi tiết giống nhau với độ sai lệch cực nhỏ (thường chỉ ±0,01 mm), đảm bảo tính đồng nhất và ổn định của sản phẩm.
• Gia công được chi tiết phức tạp: Nhờ điều khiển đa trục (3–5 trục), máy CNC có thể tạo ra những hình dạng khó hoặc bề mặt cong mà phương pháp thủ công không thể thực hiện chính xác.
• Bề mặt hoàn thiện tốt, ít cần xử lý sau gia công: Tốc độ cắt và độ chính xác cao giúp sản phẩm có bề mặt mịn, giảm công đoạn đánh bóng hoặc mài thủ công.
• Linh hoạt trong sản xuất: Việc thay đổi chương trình G-code cho phép máy dễ dàng chuyển sang sản xuất chi tiết mới mà không cần thay đổi toàn bộ dụng cụ hay dây chuyền.
• Giảm hao phí vật liệu và nâng cao hiệu quả sản xuất: Nhờ đường chạy dao tối ưu từ phần mềm CAM, máy CNC giúp tiết kiệm vật liệu và giảm chi phí chế tạo.

Hạn chế của máy CNC

Mặc dù có nhiều ưu điểm nổi bật, máy CNC vẫn có những điểm hạn chế cần được cân nhắc trước khi đầu tư:

• Chi phí đầu tư ban đầu cao: Giá mua máy, chi phí dao cụ, phần mềm, đào tạo và bảo trì khiến tổng vốn đầu tư lớn hơn nhiều so với máy cơ truyền thống.
• Yêu cầu kỹ năng vận hành và lập trình chuyên môn: Người vận hành phải hiểu rõ về G-code, phần mềm CAM, thiết lập tọa độ và bù dao. Nếu không, sai sót lập trình có thể gây hư hại thiết bị hoặc phôi.
• Phụ thuộc vào nguồn điện và hệ thống điều khiển: Sự cố điện hoặc lỗi phần mềm có thể khiến máy dừng hoạt động, ảnh hưởng đến tiến độ sản xuất.
• Bảo trì phức tạp và chi phí phụ tùng cao: Các linh kiện như spindle, servo, ray dẫn hướng cần được bảo dưỡng định kỳ. Nếu hư hỏng, việc thay thế thường tốn kém và đòi hỏi kỹ thuật cao.
• Hạn chế khi gia công kích thước lớn: Với các chi tiết siêu lớn hoặc vật liệu đặc biệt, máy CNC thông thường khó đáp ứng, cần thiết bị chuyên dụng hoặc máy 5 – 6 trục cỡ lớn.

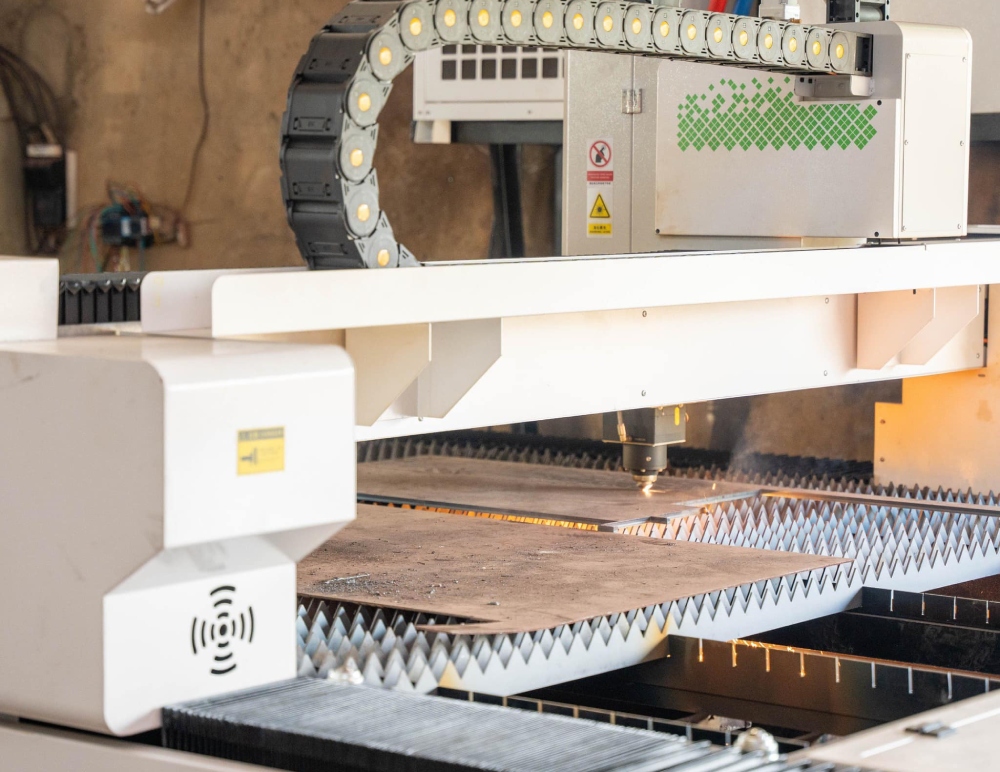

Tiêu chí lựa chọn máy CNC phù hợp

Sau khi đã nắm rõ giới thiệu về máy CNC, việc xác định rõ nhu cầu sử dụng và các tiêu chí kỹ thuật là yếu tố quyết định đến hiệu quả vận hành và chi phí lâu dài khi đầu tư. Dưới đây là những tiêu chí quan trọng mà bạn cần xem xét kỹ lưỡng trước khi lựa chọn:

Xác định loại chi tiết và vật liệu cần gia công:

Nếu bạn gia công chi tiết dạng tròn, máy tiện CNC sẽ là lựa chọn tối ưu; còn với chi tiết phẳng, rãnh, hoặc khuôn mẫu phức tạp, máy phay CNC hoặc máy cắt CNC laser/plasma sẽ phù hợp hơn.

Kích thước chi tiết và hành trình làm việc của máy:

Hành trình trục X, Y, Z phải đủ để bao phủ kích thước phôi. Việc chọn máy có hành trình quá nhỏ sẽ hạn chế khả năng sản xuất, còn quá lớn lại gây lãng phí không gian và điện năng.

Công suất trục chính (Spindle) và tốc độ quay:

Spindle công suất cao giúp gia công vật liệu cứng như thép, inox, trong khi công suất nhỏ phù hợp cho nhôm, đồng hoặc gỗ. Lựa chọn công suất hợp lý sẽ giúp kéo dài tuổi thọ dao cụ và tiết kiệm năng lượng.

Độ cứng vững và độ chính xác cơ học:

Kết cấu khung, ray dẫn hướng và hệ thống vít me bi (ball screw) ảnh hưởng trực tiếp đến độ chính xác và độ ổn định khi gia công. Máy có khung thép hàn nguyên khối thường chống rung tốt hơn trong gia công nặng.

Hệ điều khiển và phần mềm tương thích:

Các hệ điều khiển phổ biến như FANUC, Siemens, Mitsubishi hay Syntec có độ ổn định cao, hỗ trợ đa dạng G-code. Bạn nên chọn hệ điều khiển phổ biến để dễ bảo trì, sửa chữa và đào tạo nhân sự.

Hệ thống thay dao và khả năng tự động hóa:

Với xưởng sản xuất hàng loạt, máy có hệ thống thay dao tự động (ATC) giúp tăng năng suất đáng kể và giảm thời gian chết.

Dịch vụ bảo hành, hỗ trợ kỹ thuật và nguồn phụ tùng:

Nhà cung cấp uy tín sẽ đảm bảo máy được hỗ trợ kỹ thuật trọn đời, linh kiện thay thế sẵn có và bảo trì định kỳ đúng tiêu chuẩn.

Ngân sách đầu tư và chi phí vận hành:

Ngoài giá mua máy, doanh nghiệp cần tính đến chi phí điện năng, dao cụ, phần mềm CAM, và nhân công vận hành. Một chiếc máy phù hợp là máy có tổng chi phí sở hữu (TCO) hợp lý so với năng lực sản xuất của doanh nghiệp.

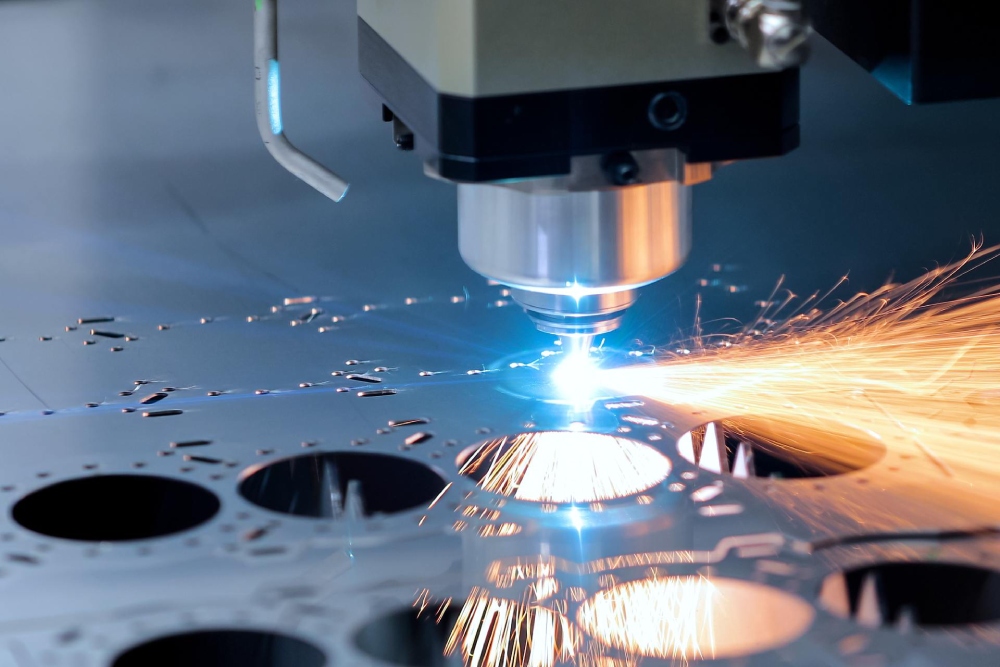

Quy trình vận hành máy CNC cơ bản

Sau khi lựa chọn được máy CNC phù hợp, việc vận hành đúng quy trình là yếu tố quan trọng quyết định đến chất lượng sản phẩm và độ bền của thiết bị. Một quy trình chuẩn giúp người vận hành kiểm soát tốt từng bước, hạn chế rủi ro và đảm bảo an toàn trong sản xuất. Dưới đây là quy trình vận hành máy CNC cơ bản:

Bước 1: Chuẩn bị bản vẽ và lập trình:

Kỹ sư thiết kế chi tiết trên phần mềm CAD (như AutoCAD, SolidWorks) và lập trình đường chạy dao trên phần mềm CAM (như Mastercam, Fusion 360). Sau khi tối ưu đường cắt, chương trình được xuất ra file G-code.

Bước 2: Nạp chương trình và thiết lập thông số:

File G-code được nạp vào bộ điều khiển CNC. Người vận hành thiết lập các thông số chính như tốc độ trục chính (S), tốc độ chạy dao (F), và các tọa độ điểm chuẩn (Work Offset).

Bước 3: Gá đặt phôi và dao cụ:

Phôi được cố định chắc chắn trên bàn máy bằng ê-tô, mâm cặp hoặc hệ thống hút chân không. Dao được gắn lên trục chính (spindle) và được cân chỉnh độ dài, bán kính thông qua quá trình đo dao tự động hoặc thủ công.

Bước 4: Căn chỉnh tọa độ:

Người vận hành xác định tọa độ gốc phôi (G54, G55…) để đảm bảo đường chạy dao trùng với vị trí thực tế của chi tiết. Đây là bước quan trọng để tránh va chạm và sai lệch kích thước.

Bước 5: Chạy thử và kiểm tra va chạm:

Trước khi cắt thật, máy cần được chạy thử chương trình ở chế độ không tải để đảm bảo đường chạy dao chính xác và tránh va chạm giữa dao và phôi.

Bước 6: Gia công chính thức:

Sau khi xác nhận an toàn, máy được khởi động để tiến hành gia công theo chương trình đã nạp. Trong quá trình này, người vận hành theo dõi tốc độ cắt, lượng phoi và nhiệt độ để điều chỉnh hợp lý.

Bước 7: Kiểm tra chất lượng sản phẩm:

Sau khi gia công, chi tiết được đo bằng thước cặp, panme hoặc máy đo tọa độ 3D (CMM) để đảm bảo đúng kích thước và dung sai yêu cầu.

Bước 8: Hoàn thiện và vệ sinh máy:

Chi tiết hoàn thành được làm sạch, loại bỏ phôi thừa. Cuối ca, người vận hành cần vệ sinh bàn máy, bôi trơn các trục dẫn hướng và kiểm tra mức dầu làm mát để chuẩn bị cho ca tiếp theo.

Địa chỉ cung cấp máy CNC chất lượng, giá tốt

Nếu bạn đang tìm kiếm máy CNC hoặc máy cắt CNC Laser chất lượng và phù hợp cho xưởng kết cấu thép, Công ty Cổ Phần Đầu tư và Phát triển Công nghệ Nam Vượng chính là lựa chọn đáng tin cậy. Với hơn 20 năm kinh nghiệm trong ngành hàn – cắt, Nam Vượng đã khẳng định vị thế là một trong những đơn vị tiên phong tại Việt Nam về nghiên cứu, sản xuất và cung cấp máy cắt CNC Laser phục vụ gia công kết cấu thép.

Từ nhà máy quy mô lớn đặt tại Khu Công nghiệp Đại Đồng – Hoàn Sơn (Bắc Ninh), Nam Vượng chủ động toàn bộ quy trình từ chế tạo cơ khí chính xác đến phát triển hệ điều khiển, đảm bảo chất lượng kiểm soát chặt chẽ và chi phí cạnh tranh.

Nam Vượng sở hữu đội ngũ kỹ sư chuyên gia giàu kinh nghiệm, không ngừng cải tiến sản phẩm và tích hợp các ứng dụng công nghệ tiên tiến. Danh mục sản phẩm đa dạng, từ máy cắt laser 3 kW đến 60 kW, đáp ứng nhu cầu của nhiều nhà xưởng gia công thép tấm và thép hình trong ngành kết cấu.

Các sản phẩm của Nam Vượng được bảo hành lên tới 24 tháng, hỗ trợ kỹ thuật trọn đời, cùng dịch vụ lắp đặt, chuyển giao công nghệ tận nơi. Nhờ mô hình sản xuất chủ động và phân phối trực tiếp, Nam Vượng luôn mang lại giải pháp tối ưu giữa chất lượng – hiệu quả – chi phí.

Bài viết trên đây của Nam Vượng đã giới thiệu về máy CNC một cách tổng quan nhất.  Máy CNC không chỉ mang lại độ chính xác, tính lặp lại và hiệu quả sản xuất vượt trội mà còn mở ra hướng đi mới cho tự động hóa và sản xuất thông minh. Việc hiểu rõ nguyên lý hoạt động, cấu tạo và cách lựa chọn máy phù hợp sẽ giúp doanh nghiệp tối ưu quy trình gia công và nâng cao năng lực cạnh tranh.
