Gân tăng cứng là gì? Nguyên tắc thiết kế gân tăng cứng bền bỉ

Trong các công trình kết cấu thép hiện đại, việc đảm bảo độ cứng và độ ổn định của dầm, cột hay tấm thép là yếu tố quyết định đến độ bền và tuổi thọ của toàn bộ hệ thống. Một trong những giải pháp kỹ thuật quan trọng được sử dụng phổ biến chính là gân tăng cứng. Chi tiết này giúp tăng khả năng chịu uốn, giảm biến dạng và ngăn ngừa hiện tượng mất ổn định cục bộ của bản thép. Cùng Nam Vượng khám phá chi tiết hơn về gân tăng cứng trong bài viết dưới đây.

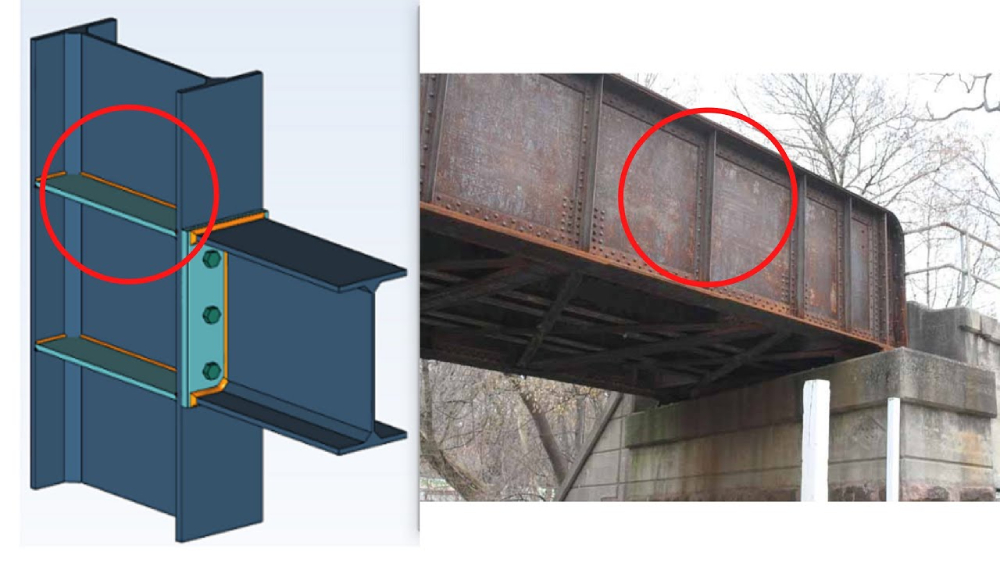

Gân tăng cứng là gì?

Gân tăng cứng (tên tiếng Anh: stiffener) là các tấm, thanh hoặc bản thép được gắn vào bản bụng, vách, tấm hoặc thành dầm nhằm tăng độ cứng, độ ổn định và khả năng chịu tải của kết cấu.

Trong kết cấu thép, gân tăng cứng giữ vai trò quan trọng trong việc ngăn chặn hiện tượng oằn và uốn cục bộ tại những vùng bản mỏng chịu lực lớn. Khi chịu tải trọng cao, các bản bụng hoặc tấm thép dễ bị biến dạng hoặc cong võng; lúc này, gân tăng cứng hoạt động như một “khung sườn” giúp phân tán ứng suất và duy trì hình dạng ổn định cho kết cấu.

Ngoài ra, gân tăng cứng còn giúp tối ưu hóa tiết diện thép. Thay vì tăng toàn bộ chiều dày tấm, kỹ sư có thể bổ sung gân để đạt cùng độ cứng nhưng với khối lượng thép nhỏ hơn. Cách làm này không chỉ giảm chi phí vật liệu mà còn giúp tăng tuổi thọ và độ bền mỏi cho kết cấu. Trong quá trình chế tạo, các chi tiết có gân tăng cứng cũng dễ hàn, dễ kiểm soát biến dạng và duy trì độ phẳng tốt hơn.

Phân loại và vị trí thường gặp của gân tăng cứng trong kết cấu thép

Gân tăng cứng trong kết cấu thép được thiết kế với nhiều dạng khác nhau, tùy vào vị trí chịu lực và yêu cầu kỹ thuật của từng loại cấu kiện. Dưới đây là các dạng phổ biến:

Phân loại gân tăng cứng theo hình thức và chức năng

Các loại gân tăng cứng trong kết cấu thép được phân chia dựa trên hướng bố trí và nhiệm vụ chịu lực của chúng. Cụ thể gồm có:

• Gân dọc: Chạy song song với chiều dài dầm hoặc tấm thép. Loại gân này giúp tăng độ cứng dọc, giảm biến dạng võng và ngăn chặn hiện tượng oằn cục bộ trên bản bụng.

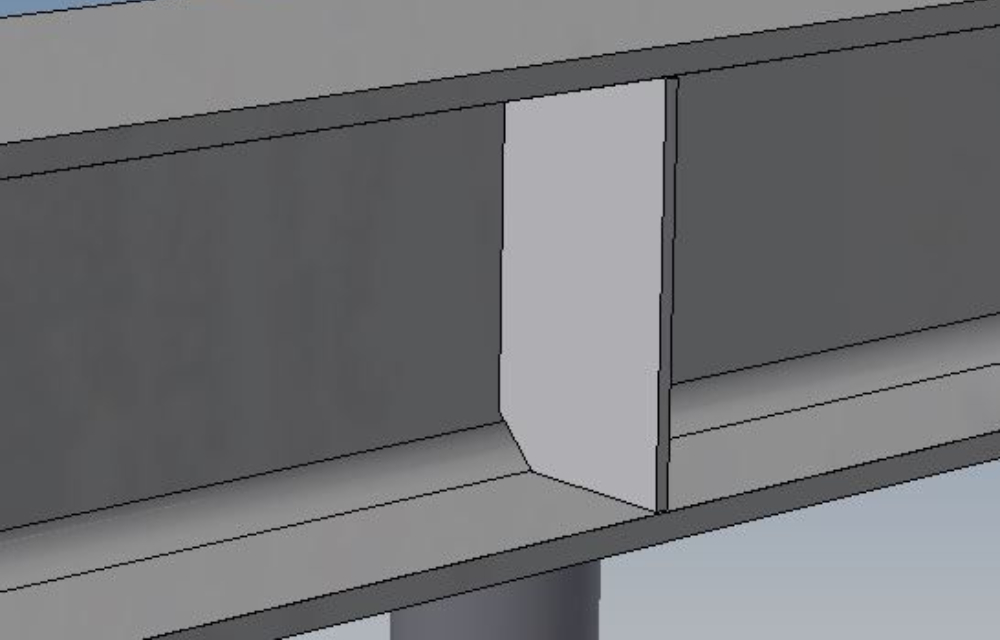

• Gân ngang: Được bố trí vuông góc với trục dầm, thường xuất hiện tại các vùng chịu lực cắt lớn như gần gối hoặc đầu dầm. Gân ngang giúp phân phối đều ứng suất cắt và tăng độ ổn định cho bản bụng.
• Gân chéo: Bố trí nghiêng để hỗ trợ chống xoắn hoặc chịu tải trọng lệch hướng. Gân chéo thường dùng trong các kết cấu phức tạp hoặc vùng giao nhau giữa dầm chính và dầm phụ.
• Gân bản mã: Là dạng tấm bản mã được hàn trực tiếp lên thành dầm hoặc tấm bụng nhằm gia cố cho khu vực chịu lực tập trung, giúp tăng khả năng chịu nén và giảm biến dạng.
• Gân đầu chịu lực: Được đặt tại vị trí gối đỡ hoặc đầu dầm, nơi tập trung tải trọng lớn. Loại gân này giúp truyền tải trọng từ bản bụng xuống gối một cách hiệu quả, đồng thời hạn chế biến dạng cục bộ.
• Gân hộp: Gồm hai bản thép song song được hàn kín tạo thành dạng hộp. Cấu tạo này mang lại độ cứng cao, phù hợp cho dầm hộp, dầm cầu hoặc các cấu kiện chịu tải trọng nặng.

Vị trí thường gặp của gân tăng cứng trong kết cấu thép

Bên cạnh việc phân loại theo hình thức, gân tăng cứng còn được bố trí ở nhiều vị trí khác nhau tùy theo yêu cầu chịu lực và hình dạng cấu kiện. Dưới đây là những vị trí phổ biến nhất trong thực tế sản xuất và thi công kết cấu thép:

• Trên bản bụng dầm thép tấm (Plate Girder): Gân được hàn dọc hoặc ngang lên bản bụng để tăng cứng và chống oằn cục bộ, đặc biệt ở vùng giữa nhịp và gần gối.
• Bên trong dầm hộp hoặc dầm cầu: Gân được lắp bên trong thành dầm để chống biến dạng, tăng khả năng ổn định tổng thể và chia đều tải trọng trong dầm kín.

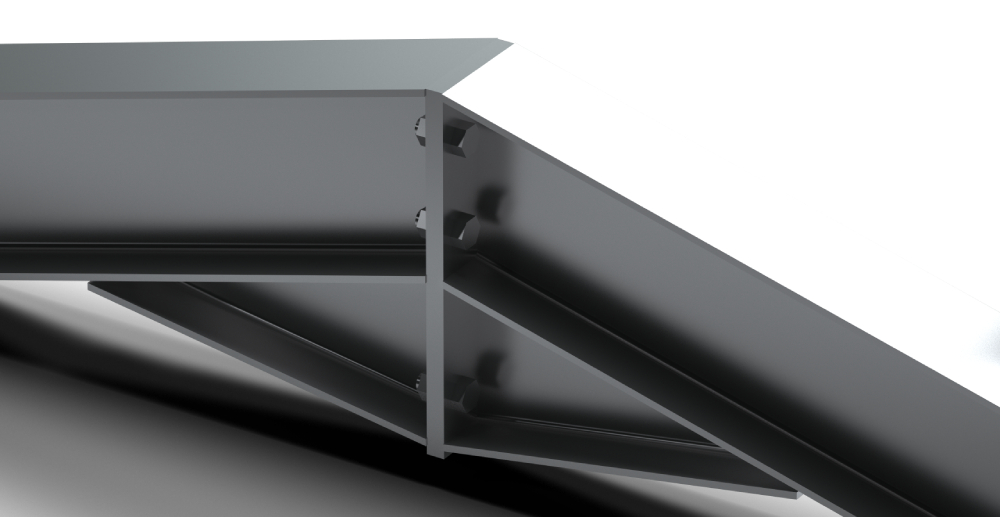

• Tại bản mã, khớp nối và liên kết dầm – cột: Gân giúp phân tán ứng suất tập trung tại vị trí hàn hoặc bắt bu lông, đồng thời nâng cao độ bền mỏi cho liên kết.
• Trong kết cấu sàn thép và cầu thép orthotropic: Gân dọc và gân ngang được bố trí song song và vuông góc nhau, tạo thành hệ sàn nhẹ nhưng có độ cứng cao, chịu tải trọng xe và tải động tốt.
• Ở các chi tiết vỏ thép hoặc panel lớn: Gân được dùng để duy trì hình dạng và độ phẳng của tấm thép, tránh cong vênh trong quá trình hàn hoặc vận chuyển.

Nguyên tắc thiết kế gân tăng cứng cho kết cấu thép

Trong quá trình thiết kế gân tăng cứng, kỹ sư cần tuân thủ các nguyên tắc kỹ thuật quan trọng để đảm bảo hiệu quả chịu lực, độ ổn định và khả năng thi công. Mỗi nguyên tắc đều ảnh hưởng trực tiếp đến chất lượng kết cấu và độ bền lâu dài của công trình.

Xác định chính xác vùng cần gia cố:

Gân tăng cứng thường được bố trí tại các khu vực bản bụng hoặc tấm thép mỏng có nguy cơ mất ổn định hoặc biến dạng lớn khi chịu uốn, cắt hay xoắn. Việc phân tích đúng vùng chịu tải giúp bố trí gân hiệu quả, vừa đảm bảo ổn định, vừa tránh lãng phí vật liệu.

Kích thước hình học của gân phải được lựa chọn hợp lý:

Chiều cao, bề dày và khoảng cách giữa các gân có ảnh hưởng trực tiếp đến độ cứng tổng thể của kết cấu. Theo các nghiên cứu về sàn thép orthotropic, việc tăng chiều cao gân mang lại hiệu quả chống biến dạng cao hơn so với việc chỉ tăng bề dày tấm. Do đó, thiết kế nên ưu tiên gân có chiều cao đủ lớn, bố trí đều và cân đối theo chiều dài bản.

Liên kết giữa gân và bản thép phải đảm bảo truyền lực hoàn toàn:

Các mối hàn nối giữa gân và bản bụng cần được tính toán đủ độ bền, đảm bảo khả năng truyền tải trọng dọc theo chiều dầm. Trong quá trình chế tạo, cần kiểm soát chặt chẽ chất lượng mối hàn để tránh nứt mỏi hoặc bong tách tại vị trí tiếp xúc.

Bố trí gân phải thuận lợi cho công tác chế tạo và lắp ráp:

Gân không nên đặt ở những vị trí cản trở việc hàn, khoan, bắt bu lông hoặc di chuyển trong quá trình thi công. Thiết kế cần tính toán khoảng hở thao tác và hướng hàn phù hợp để đảm bảo năng suất và an toàn khi gia công.

Cần kiểm soát biến dạng nhiệt trong quá trình hàn:

Khi hàn gân vào bản thép, chiều dài đường hàn lớn và lượng nhiệt tập trung có thể gây biến dạng đáng kể. Để khắc phục, kỹ sư nên lựa chọn quy trình hàn hợp lý, sử dụng đồ gá cố định và máy hàn có khả năng điều chỉnh dòng ổn định để giảm biến dạng.

Cần tích hợp công nghệ hàn vào quy trình sản xuất xưởng:

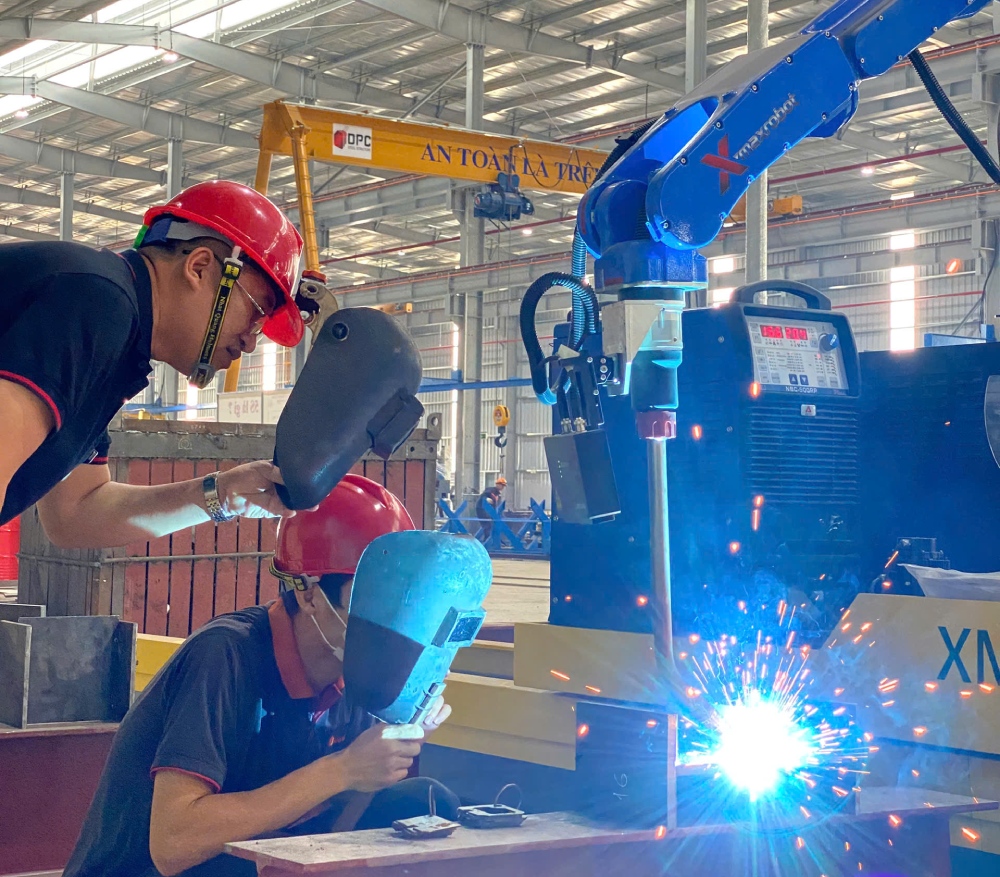

Gân tăng cứng thường được hàn trong giai đoạn gia công tại xưởng, vì vậy việc lựa chọn công nghệ hàn phù hợp là yếu tố quyết định đến năng suất và độ chính xác. Các công nghệ hàn tiên tiến như hàn MIG/MAG, hàn tự động được khuyến nghị sử dụng cho các cấu kiện có chiều dài hàn lớn hoặc yêu cầu độ chính xác cao. Việc áp dụng công nghệ hàn thích hợp giúp đảm bảo chất lượng mối hàn, tăng độ ổn định và kéo dài tuổi thọ cho toàn bộ kết cấu.

Gân tăng cứng đóng vai trò quan trọng trong việc nâng cao độ ổn định, khả năng chịu lực và tuổi thọ của các kết cấu thép. Khi được thiết kế và hàn đúng kỹ thuật, các gân này giúp kết cấu vững chắc hơn, tiết kiệm vật liệu và đảm bảo tính an toàn cho toàn bộ công trình.
