Dung sai cơ khí là gì? Bí quyết kiểm soát dung sai với máy cắt CNC Laser

Trong ngành cơ khí chế tạo, độ chính xác của chi tiết gia công quyết định trực tiếp đến khả năng lắp ráp và hiệu suất làm việc của sản phẩm. Tuy nhiên, trong thực tế sản xuất không thể đạt được kích thước tuyệt đối chính xác cho mọi chi tiết. Vì vậy, dung sai cơ khí được sử dụng để xác định phạm vi sai lệch cho phép của kích thước hoặc hình dạng chi tiết. Tìm hiểu tất tần tật về dung sai cơ khí trong bài viết dưới đây của Nam Vượng.

Dung sai cơ khí là gì?

Dung sai cơ khí là khoảng sai lệch cho phép giữa kích thước thực tế của chi tiết và kích thước danh nghĩa được quy định trong bản vẽ kỹ thuật. Khoảng sai lệch này được xác định bởi giới hạn trên và giới hạn dưới của kích thước.

Trong quá trình gia công cơ khí, nhiều yếu tố có thể ảnh hưởng đến độ chính xác của chi tiết như độ rung của máy, độ mòn của dụng cụ cắt, biến dạng nhiệt hoặc tính chất của vật liệu. Do đó, việc quy định dung sai cho phép giúp đảm bảo chi tiết vẫn đáp ứng yêu cầu kỹ thuật ngay cả khi có sai lệch nhỏ trong quá trình sản xuất.

Ví dụ, nếu kích thước danh nghĩa của một chi tiết là 50 mm với dung sai ±0.02 mm, điều này có nghĩa kích thước thực tế của chi tiết có thể nằm trong khoảng từ 49,98 mm đến 50,02 mm và vẫn được coi là đạt tiêu chuẩn.

Trong thiết kế và gia công cơ khí, việc hiểu rõ dung sai cơ khí giúp kỹ sư lựa chọn phương pháp sản xuất phù hợp, đồng thời đảm bảo các chi tiết có thể lắp ráp chính xác với nhau.

Vai trò của dung sai cơ khí

Trong ngành chế tạo máy, dung sai không chỉ giúp kiểm soát độ chính xác của chi tiết mà còn đảm bảo khả năng hoạt động ổn định của toàn bộ hệ thống cơ khí. Nếu dung sai được thiết kế và kiểm soát hợp lý, quá trình sản xuất sẽ trở nên hiệu quả hơn và giảm thiểu lỗi sản phẩm.

Dung sai trong sản xuất cơ khí mang lại nhiều lợi ích quan trọng như:

• Đảm bảo khả năng lắp ghép giữa các chi tiết: Các chi tiết cơ khí thường được lắp ráp với nhau để tạo thành hệ thống hoàn chỉnh. Việc quy định dung sai giúp đảm bảo các chi tiết có thể lắp ghép chính xác mà không gây kẹt hoặc lỏng.
• Kiểm soát chất lượng sản phẩm: Dung sai giúp xác định giới hạn sai lệch cho phép của chi tiết. Khi kích thước nằm trong phạm vi dung sai, sản phẩm được coi là đạt yêu cầu kỹ thuật.
• Giảm chi phí sản xuất hợp lý: Nếu yêu cầu dung sai quá chặt, quá trình gia công sẽ trở nên phức tạp và tốn kém hơn. Việc lựa chọn dung sai phù hợp giúp cân bằng giữa độ chính xác và chi phí sản xuất.
• Đảm bảo khả năng thay thế linh kiện: Trong sản xuất hàng loạt, các chi tiết cần có khả năng thay thế cho nhau. Nhờ dung sai, các linh kiện có thể được sản xuất hàng loạt mà vẫn đảm bảo khả năng lắp ráp.

Các loại dung sai cơ khí phổ biến

Trong cơ khí chế tạo, dung sai cơ khí được phân thành nhiều loại khác nhau tùy theo đặc điểm của sai lệch hình học hoặc kích thước.

Dung sai đơn phương và song phương

Dung sai đơn phương là loại dung sai chỉ cho phép kích thước thay đổi theo một hướng duy nhất so với kích thước danh nghĩa. Hướng sai lệch có thể là dương hoặc âm.

Ví dụ: 1,5 mm +0 / −0,005

Điều này có nghĩa kích thước thực tế có thể giảm xuống 1,495 mm, nhưng không được lớn hơn 1,5 mm.

Dung sai giới hạn

Dung sai giới hạn là dạng dung sai xác định hai giá trị biên gồm giới hạn trên và giới hạn dưới của kích thước cho phép. Mọi giá trị nằm trong khoảng giữa hai giới hạn này đều được chấp nhận.

Ví dụ: 0,55 – 0,65 mm

Trong đó 0,55 mm là kích thước nhỏ nhất và 0,65 mm là kích thước lớn nhất cho phép của chi tiết.

Dung sai hình học

Dung sai hình học quy định sai lệch cho phép về hình dạng hoặc vị trí của chi tiết. Các yếu tố như độ thẳng, độ phẳng, độ song song hoặc độ vuông góc đều thuộc nhóm dung sai hình học.

Loại dung sai này giúp đảm bảo bề mặt chi tiết có hình dạng chính xác và phù hợp với yêu cầu lắp ráp của hệ thống cơ khí.

Dung sai lắp ghép

Dung sai lắp ghép liên quan đến mối quan hệ kích thước giữa trục và lỗ. Tùy theo yêu cầu sử dụng, các kiểu lắp ghép có thể là lắp lỏng, lắp trung gian hoặc lắp chặt.

Ví dụ, trong các bộ phận truyền động, lắp chặt giúp đảm bảo chi tiết không bị trượt khi truyền lực. Trong khi đó, lắp lỏng thường được sử dụng trong các chi tiết cần chuyển động quay.

Dung sai độ nhám bề mặt

Dung sai độ nhám bề mặt quy định mức độ nhẵn hoặc gồ ghề của bề mặt sau khi gia công. Độ nhám bề mặt thường được biểu diễn bằng giá trị Ra hoặc Rz.

Bề mặt có độ nhám thấp giúp giảm ma sát, giảm mài mòn và nâng cao tuổi thọ của chi tiết máy.

Cách thể hiện dung sai cơ khí trên bản vẽ kỹ thuật

Trong bản vẽ cơ khí, dung sai cần được thể hiện rõ ràng để người gia công và kiểm tra có thể hiểu chính xác yêu cầu kỹ thuật của chi tiết. Thông thường, dung sai cơ khí trên bản vẽ kỹ thuật được biểu diễn theo hai hình thức chính: dung sai hình học và dung sai kích thước.

Biểu diễn dung sai các yếu tố hình học

Dung sai hình học được sử dụng để kiểm soát các đặc tính hình học quan trọng của chi tiết như hình dạng, hướng và vị trí. Những yếu tố này ảnh hưởng trực tiếp đến độ chính xác lắp ghép và khả năng làm việc của chi tiết.

Dung sai hình học thường kiểm soát các yếu tố như:

• Hình dạng: độ phẳng, độ tròn, độ thẳng, độ song song…
• Hướng: độ vuông góc, độ nghiêng…
• Vị trí: độ đồng tâm, độ đối xứng…

Theo TCVN 5906:1995, các chỉ dẫn dung sai hình dạng và vị trí trên bản vẽ bao gồm:

• Ký hiệu dung sai theo quy ước
• Giá trị sai lệch cho phép
• Ký hiệu bề mặt chuẩn (A, B, C…)

Các thông tin này được đặt trong khung hình chữ nhật, chia thành nhiều ô. Thứ tự các ô từ trái sang phải gồm:

• Ô thứ nhất: ký hiệu dung sai theo quy ước.
• Ô thứ hai: giá trị dung sai (cùng đơn vị với kích thước danh nghĩa). Nếu áp dụng cho đường kính hoặc trục thì đặt ký hiệu Φ trước giá trị dung sai.
• Ô thứ ba: ký hiệu chuẩn (nếu có), thường được biểu diễn bằng chữ cái in hoa.

Quy tắc thể hiện dung sai trên bản vẽ

• Khung dung sai được nối với chi tiết bằng đường dẫn nét liền mảnh.
• Đầu đường dẫn có thể là mũi tên hoặc tam giác tô kín chỉ vào yếu tố cần áp dụng dung sai.
• Khi dung sai áp dụng cho một bề mặt hoặc đường, có thể sử dụng đường bao hoặc đường kéo dài.
• Nếu dung sai liên quan đến trục hoặc mặt phẳng đối xứng, sử dụng đường kích thước kéo dài của đường kính.
• Khi không thể nối trực tiếp khung dung sai với chi tiết, ký hiệu chuẩn sẽ được đặt trong hình chữ nhật và ghi bằng chữ in hoa.
• Nếu dung sai áp dụng cho một độ dài cụ thể, giá trị độ dài sẽ được ghi sau trị số dung sai và phân cách bằng ký hiệu 〃.

Biểu diễn dung sai kích thước trên bản vẽ chi tiết

Dung sai kích thước quy định phạm vi sai lệch cho phép của kích thước danh nghĩa và thường được thể hiện trực tiếp trên bản vẽ chi tiết. Trong thực tế, dung sai kích thước thường được ghi theo ba cách phổ biến sau:

• Ghi kích thước danh nghĩa kèm miền dung sai và cấp chính xác
  Ví dụ: Φ50n7, Φ120H8.
• Ghi kích thước danh nghĩa kèm sai lệch trên và sai lệch dưới
  Trong trường hợp một trong hai sai lệch bằng 0, giá trị 0 có thể không cần ghi.
• Ghi kích thước danh nghĩa với sai lệch đối xứng
  Khi sai lệch trên và dưới bằng nhau, dung sai được thể hiện theo dạng:
  50 ± 0,02

Mức độ dung sai của một số loại máy cắt laser CNC

Loại máy cắt laser	Phạm vi dung sai (mm)	Đặc điểm kỹ thuật nổi bật
Máy cắt laser bàn đơn	±0,1 – ±0,3	– Độ chính xác gia công ở mức cao trong phân khúc máy tiêu chuẩn.  – Độ ổn định của đường cắt phụ thuộc vào nguồn laser cộng hưởng, chất lượng chùm tia và hệ thống điều khiển tiêu điểm.  – Hoạt động hiệu quả khi được tối ưu thông số cắt phù hợp với vật liệu.
Máy cắt laser bàn đơn công suất lớn	±0,05	– Độ chính xác cao hơn, phù hợp với các chi tiết yêu cầu sai số nhỏ.  – Thích hợp gia công các chi tiết phức tạp trong lĩnh vực điện tử, thiết bị y tế hoặc cơ khí chính xác.  – Hạn chế biến dạng nhiệt trong quá trình cắt.
Máy cắt CNC ống chuyên dụng	±0,05	– Mức độ chính xác tương đương công nghệ laser sợi quang hiện đại.  – Đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt trong ngành hàng không, vũ trụ và quốc phòng.  – Yêu cầu kiểm soát thông số vận hành chặt chẽ để duy trì độ ổn định.

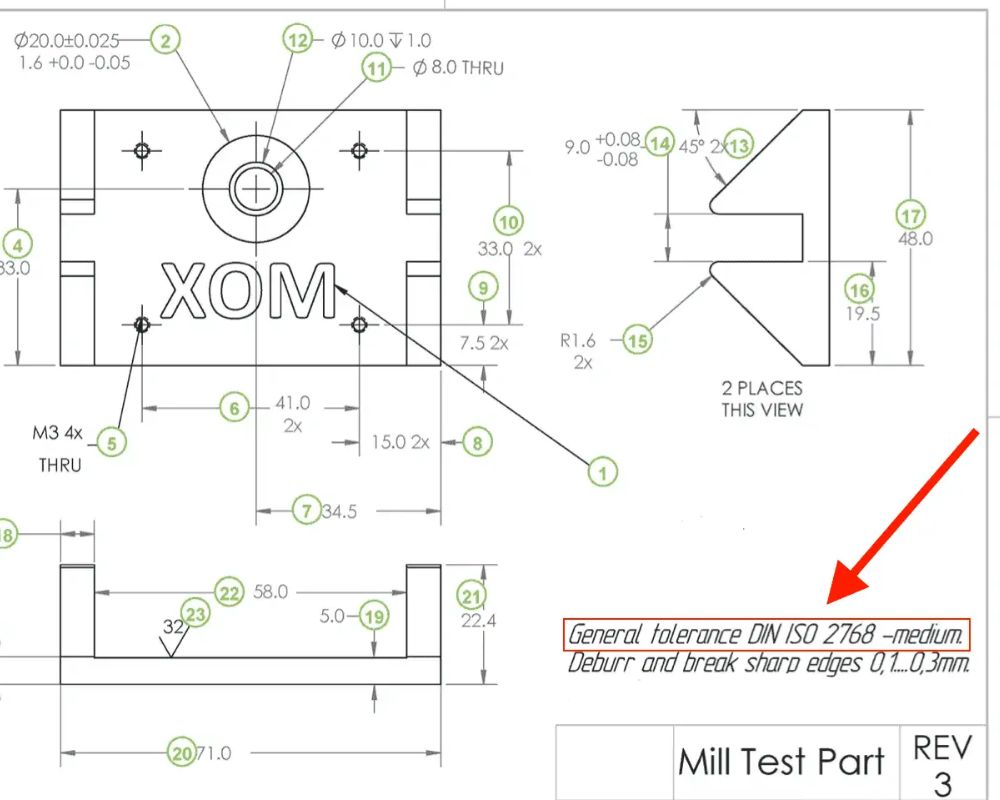

Những yếu tố ảnh hưởng đến dung sai khi cắt laser CNC

Trong quá trình gia công cơ khí và cắt laser CNC, nhiều yếu tố có thể ảnh hưởng trực tiếp đến độ chính xác của chi tiết và phạm vi dung sai.

Hiệu chuẩn và bảo trì máy

Một trong những yếu tố quan trọng ảnh hưởng đến dung sai cơ khí khi gia công bằng máy cắt laser là quy trình hiệu chuẩn và bảo trì thiết bị. Việc hiệu chuẩn định kỳ giúp đảm bảo chùm tia laser được căn chỉnh chính xác và các bộ phận của máy hoạt động ổn định.

Các bước hiệu chuẩn thường bao gồm:

• Căn chỉnh chùm tia laser để đảm bảo tia được định vị chính xác và vuông góc với bề mặt vật liệu.
• Vệ sinh hệ thống quang học như thấu kính và gương nhằm tránh hiện tượng méo chùm tia do bụi bẩn.
• Kiểm tra hệ thống chuyển động của máy để đảm bảo các trục hoạt động trơn tru và chính xác.
• Cập nhật phần mềm điều khiển để tận dụng các tính năng và cải tiến mới nhất của hệ thống.

Loại vật liệu và độ dày

Loại vật liệu và độ dày của phôi có ảnh hưởng lớn đến độ chính xác của quá trình cắt laser.

Các vật liệu kim loại như thép không gỉ, nhôm hoặc titan có đặc tính nhiệt và độ phản xạ khác nhau, do đó cần điều chỉnh thông số cắt phù hợp. Nếu thông số cắt không phù hợp với vật liệu, mép cắt có thể bị cháy hoặc biến dạng.

Đối với vật liệu phi kim loại như nhựa, gỗ hoặc vật liệu composite, phản ứng với nhiệt của tia laser cũng khác nhau. Điều này đòi hỏi người vận hành phải lựa chọn chế độ cắt thích hợp để duy trì dung sai ổn định.

Ngoài ra, vật liệu dày thường tạo ra vùng ảnh hưởng nhiệt lớn hơn. Điều này khiến việc duy trì dung sai cơ khí chặt chẽ trở nên khó khăn hơn so với vật liệu mỏng.

Công suất laser và chất lượng chùm tia

Công suất laser và chất lượng của chùm tia là hai yếu tố quan trọng quyết định độ chính xác của quá trình cắt. Khi công suất được điều chỉnh phù hợp và chất lượng chùm tia ổn định, đường cắt sẽ sắc nét và kích thước chi tiết sẽ chính xác hơn.

Việc duy trì chất lượng chùm tia tốt giúp dung sai cơ khí được kiểm soát chặt chẽ và nâng cao chất lượng sản phẩm gia công.

Công suất laser

Công suất laser ảnh hưởng trực tiếp đến khả năng xuyên cắt của tia laser đối với vật liệu. Công suất quá thấp có thể khiến tia laser không đủ năng lượng để cắt xuyên vật liệu, dẫn đến mép cắt không hoàn chỉnh.

Ngược lại, công suất quá cao có thể tạo ra vùng ảnh hưởng nhiệt lớn, gây biến dạng vật liệu và làm tăng sai lệch kích thước.

Ví dụ, khi cắt tấm thép dày 5 mm với công suất chỉ 500 W (thấp hơn mức khuyến nghị khoảng 1000 W), tia laser có thể không xuyên hết vật liệu. Kết quả là đường cắt bị gián đoạn và dung sai có thể tăng lên đến ±0,3 mm hoặc lớn hơn.

Chất lượng chùm tia

Chất lượng chùm tia thường được đánh giá bằng thông số BPP (Beam Parameter Product). Giá trị BPP càng thấp thì chất lượng chùm tia càng cao.

Chùm tia có chất lượng tốt giúp tạo ra đường cắt hẹp, chính xác và ít biến dạng nhiệt. Điều này giúp cải thiện độ chính xác của quá trình gia công và duy trì dung sai ổn định.

Các yếu tố môi trường

Môi trường xung quanh cũng có thể ảnh hưởng đến độ chính xác của máy cắt laser.

Các yếu tố như nhiệt độ, độ ẩm hoặc bụi trong không khí có thể làm thay đổi điều kiện làm việc của máy. Ví dụ, sự thay đổi nhiệt độ có thể khiến các bộ phận máy giãn nở hoặc co lại, từ đó làm thay đổi vị trí cắt.

Một số biện pháp kiểm soát môi trường bao gồm:

• Duy trì nhiệt độ ổn định trong khu vực đặt máy.
• Kiểm soát độ ẩm của không khí.
• Sử dụng hệ thống thông gió và lọc bụi trong khu vực sản xuất.

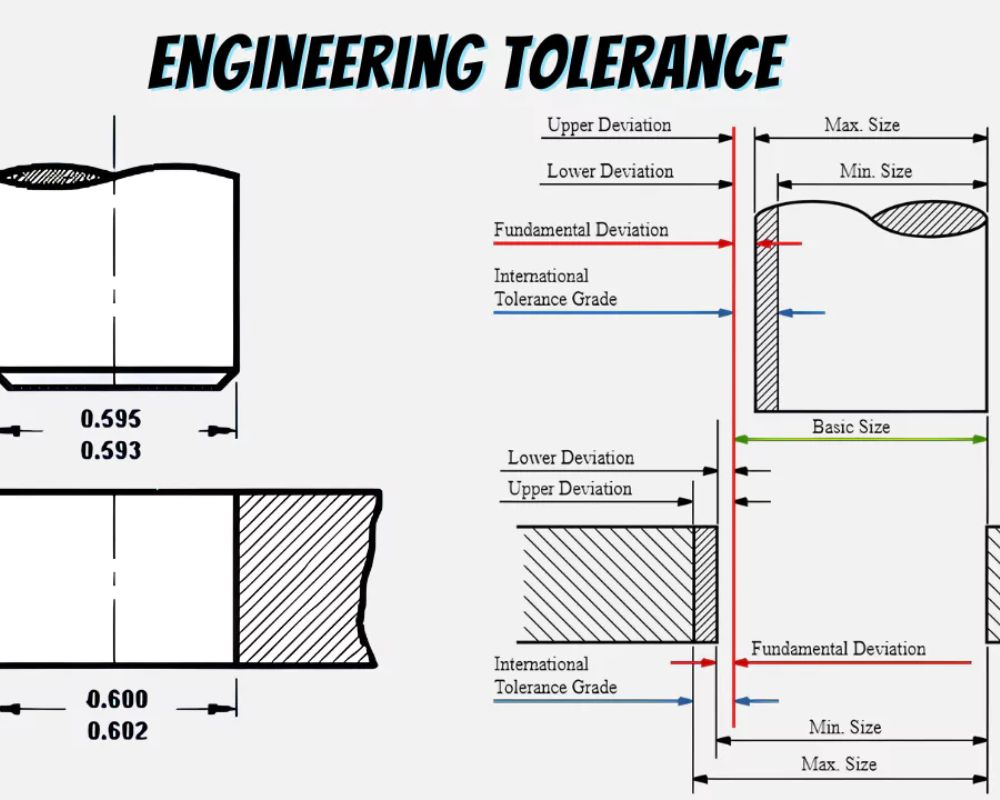

Hướng dẫn cách cải thiện dung sai máy cắt CNC Laser

Để đảm bảo độ chính xác của sản phẩm gia công, việc cải thiện dung sai trong quá trình cắt laser CNC là rất quan trọng. Một số biện pháp giúp cải thiện dung sai bao gồm:

Thực hành tốt thiết lập và hiệu chuẩn máy

Thiết lập máy cắt laser đúng cách là bước đầu tiên để đảm bảo quá trình cắt đạt độ chính xác cao. Khi hệ thống được thiết lập chuẩn, các thông số cắt sẽ ổn định hơn và khả năng duy trì dung sai của chi tiết cũng được cải thiện.

Thiết lập ban đầu

Trước khi vận hành máy cắt laser, người vận hành cần thực hiện các bước thiết lập cơ bản để đảm bảo hệ thống hoạt động ổn định và chính xác:

Căn chỉnh chùm tia laser:

Người vận hành cần đảm bảo chùm tia laser được căn chỉnh chính xác với đầu cắt. Khi chùm tia không nằm đúng tâm hoặc không vuông góc với bề mặt vật liệu, đường cắt có thể bị lệch hoặc không đều. Việc căn chỉnh chính xác giúp tia laser tập trung năng lượng đúng vị trí, từ đó tạo ra các đường cắt ổn định và chính xác hơn.

Điều chỉnh tiêu điểm của chùm tia:

Tiêu điểm của chùm tia laser cần được thiết lập phù hợp với độ dày và loại vật liệu gia công. Điểm hội tụ của tia laser càng chính xác thì chiều rộng rãnh cắt càng nhỏ và bề mặt cắt càng sạch. Nếu tiêu điểm đặt sai vị trí, năng lượng của tia laser sẽ phân tán và gây ra hiện tượng cháy cạnh hoặc sai lệch kích thước.

Kiểm tra chất lượng chùm tia:

Chất lượng chùm tia ảnh hưởng trực tiếp đến độ chính xác của quá trình cắt. Người vận hành cần kiểm tra định kỳ chất lượng chùm tia bằng các thiết bị chẩn đoán chuyên dụng để đảm bảo tia laser duy trì trạng thái ổn định.

Hiệu chuẩn thường xuyên

Ngoài việc thiết lập ban đầu, quá trình hiệu chuẩn định kỳ cũng đóng vai trò quan trọng trong việc duy trì độ chính xác của máy cắt laser.

Hiệu chuẩn công suất laser:

Công suất đầu ra của nguồn laser cần được kiểm tra và hiệu chuẩn định kỳ để đảm bảo phù hợp với thông số cài đặt trên hệ thống điều khiển. Khi công suất laser ổn định, quá trình cắt sẽ diễn ra nhất quán và giúp duy trì kích thước chi tiết trong phạm vi dung sai cho phép.

Hiệu chuẩn hệ thống chuyển động:

Máy cắt laser CNC sử dụng hệ thống chuyển động theo các trục X, Y và Z để định vị đầu cắt. Nếu hệ thống này không được hiệu chuẩn đúng cách, vị trí cắt có thể bị sai lệch. Việc kiểm tra và hiệu chỉnh định kỳ các trục chuyển động giúp đảm bảo đầu cắt di chuyển chính xác theo quỹ đạo lập trình.

Đào tạo và phát triển kỹ năng cho người vận hành

Người vận hành máy là yếu tố quan trọng ảnh hưởng trực tiếp đến độ chính xác của quá trình gia công. Khi người vận hành hiểu rõ nguyên lý hoạt động của máy và các thông số cắt, họ có thể điều chỉnh thiết bị phù hợp với từng loại vật liệu.

Việc đào tạo và nâng cao kỹ năng vận hành sẽ giúp cải thiện hiệu suất làm việc của máy cắt laser cũng như duy trì độ chính xác của sản phẩm.

Bố trí chương trình đào tạo toàn diện

Để đảm bảo người vận hành có đủ kiến thức và kỹ năng cần thiết, doanh nghiệp nên xây dựng chương trình đào tạo bài bản.

• Đào tạo ban đầu: Chương trình đào tạo ban đầu cần cung cấp đầy đủ kiến thức về vận hành máy cắt laser, quy trình hiệu chuẩn thiết bị, quy trình bảo trì máy và các biện pháp an toàn khi làm việc. Việc đào tạo đúng ngay từ đầu giúp người vận hành tránh các lỗi cơ bản trong quá trình sử dụng máy.
• Đào tạo nâng cao: Sau khi đã nắm vững các thao tác cơ bản, người vận hành cần được đào tạo nâng cao để tối ưu hóa quá trình cắt. Nội dung đào tạo có thể bao gồm tối ưu thông số cắt cho từng loại vật liệu, xử lý sự cố thường gặp và sử dụng các tính năng phần mềm nâng cao của hệ thống điều khiển.
• Đào tạo thực hành thực tế: Các buổi đào tạo thực hành trực tiếp trên máy giúp người vận hành tích lũy kinh nghiệm và hiểu rõ cách thiết lập thiết bị trong các điều kiện gia công khác nhau.

Trên đây là những thông tin tổng quan giúp bạn hiểu rõ về dung sai cơ khí. Việc kiểm soát dung sai hợp lý giúp các chi tiết cơ khí đạt độ chính xác cao, đảm bảo khả năng lắp ghép, nâng cao chất lượng sản phẩm và tối ưu chi phí sản xuất.

Nếu doanh nghiệp đang tìm kiếm giải pháp gia công chính xác và ổn định, Nam Vượng hiện cung cấp nhiều thiết bị hiện đại như máy cắt CNC Laser, robot hàn,…. Những thiết bị này giúp tối ưu độ chính xác gia công, cải thiện dung sai cơ khí và nâng cao năng suất cho các nhà máy sản xuất cơ khí hiện đại. Liên hệ ngay để được tư vấn:
