Đồ gá là gì? Vai trò và ứng dụng trong gia công cơ khí

Trong lĩnh vực cơ khí chế tạo, việc gia công chi tiết với độ chính xác cao luôn là yêu cầu quan trọng. Để đảm bảo chi tiết được giữ đúng vị trí và ổn định trong suốt quá trình gia công hoặc hàn, các kỹ sư thường sử dụng những thiết bị hỗ trợ đặc biệt gọi là đồ gá. Công cụ này giúp cố định và định vị chi tiết một cách chính xác, từ đó nâng cao chất lượng sản phẩm và giảm sai lệch trong quá trình sản xuất. Vậy đồ gá là gì? Tìm hiểu chi tiết trong bài viết dưới đây của Nam Vượng.

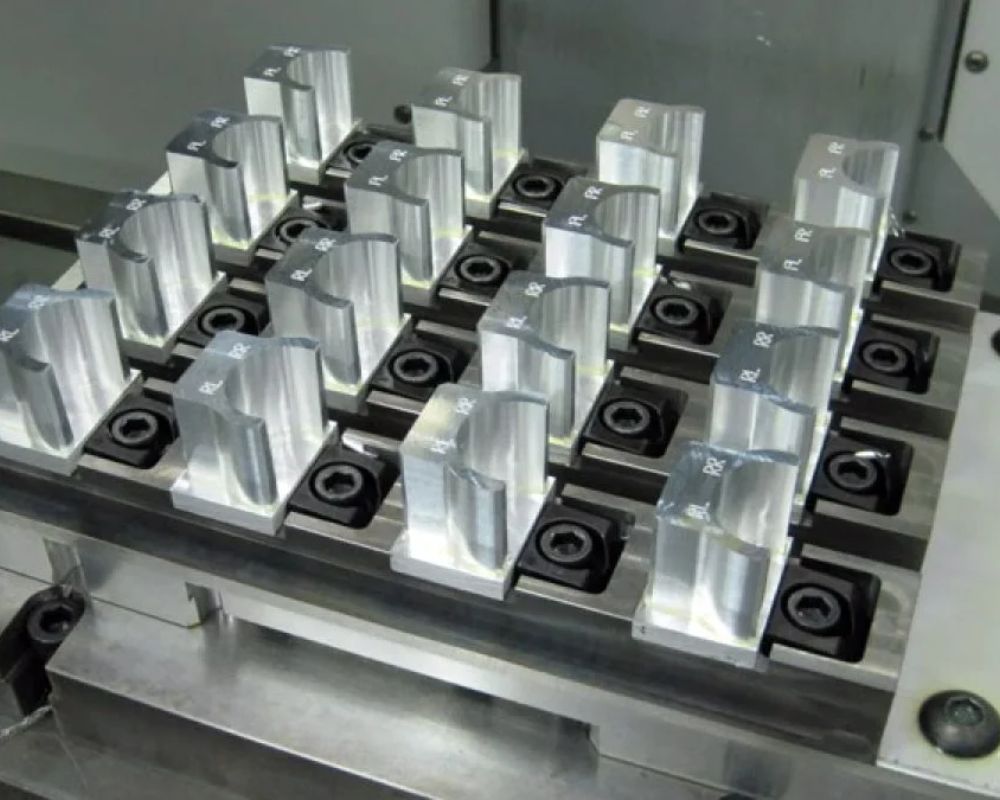

Đồ gá là gì?

Đồ gá là gì? Trong ngành cơ khí chế tạo, đồ gá là thiết bị dùng để định vị và kẹp chặt chi tiết trong quá trình gia công, hàn hoặc lắp ráp. Đồ gá giúp giữ chi tiết ở vị trí chính xác theo yêu cầu của bản vẽ kỹ thuật, đồng thời đảm bảo chi tiết không bị dịch chuyển trong quá trình thực hiện các thao tác gia công.

Trong thực tế sản xuất, các chi tiết cơ khí thường có hình dạng và kích thước khác nhau. Nếu không có thiết bị hỗ trợ cố định, chi tiết có thể bị rung lắc hoặc lệch vị trí khi gia công. Điều này không chỉ làm giảm độ chính xác của sản phẩm mà còn có thể gây hỏng chi tiết hoặc làm giảm tuổi thọ của dụng cụ cắt.

Đồ gá được thiết kế dựa trên hình dạng của chi tiết cần gia công và phương pháp gia công được sử dụng. Trong các nhà máy cơ khí hiện đại, đồ gá thường được chế tạo với độ chính xác cao để đảm bảo chi tiết được định vị đúng vị trí theo yêu cầu kỹ thuật.

Vai trò của đồ gá trong gia công cơ khí

Vai trò của đồ gá là gì? Trong quá trình gia công và chế tạo cơ khí, đồ gá đóng vai trò quan trọng trong việc đảm bảo độ chính xác và hiệu quả sản xuất. Khi sử dụng đúng loại đồ gá, người thợ có thể gia công chi tiết nhanh hơn và hạn chế sai sót trong quá trình sản xuất.

Vai trò của đồ gá trong gia công cơ khí thể hiện ở các điểm sau:

• Định vị chi tiết gia công: Đồ gá giúp xác định chính xác vị trí của chi tiết so với dụng cụ cắt hoặc thiết bị gia công. Nhờ đó, kích thước và hình dạng của chi tiết được gia công đúng theo bản vẽ thiết kế.
• Cố định chi tiết trong quá trình gia công: Khi máy hoạt động, lực cắt hoặc rung động có thể làm chi tiết dịch chuyển. Đồ gá giúp kẹp chặt chi tiết để tránh hiện tượng này.
• Tăng độ chính xác gia công: Việc định vị và kẹp chặt chính xác giúp giảm sai lệch kích thước trong quá trình gia công.
• Nâng cao năng suất sản xuất: Khi sử dụng đồ gá phù hợp, quá trình gá đặt chi tiết trở nên nhanh chóng và ổn định, giúp giảm thời gian chuẩn bị và tăng hiệu quả sản xuất.

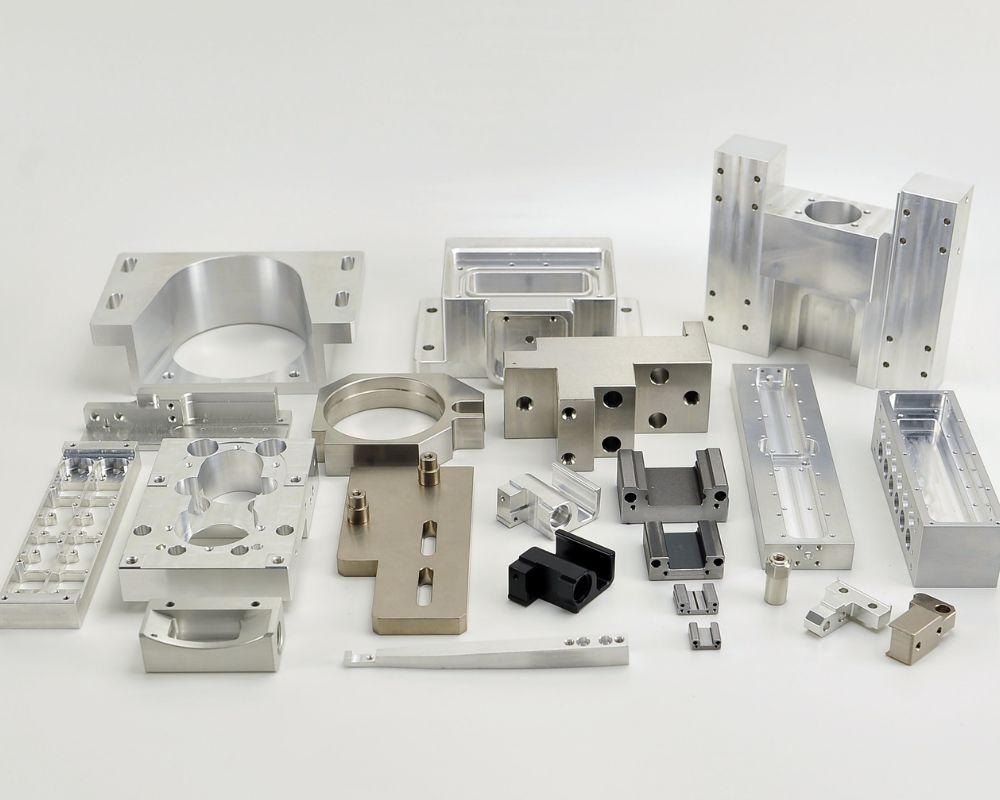

Cấu tạo cơ bản của đồ gá

Một đồ gá cơ khí thường được thiết kế với nhiều bộ phận khác nhau để đảm bảo khả năng định vị và kẹp chặt chi tiết. Mỗi bộ phận đều có chức năng riêng nhưng phối hợp với nhau để tạo thành một hệ thống cố định chi tiết hiệu quả.

Bộ phận định vị

Bộ phận định vị có nhiệm vụ xác định vị trí chính xác của chi tiết so với dụng cụ gia công. Bộ phận này thường bao gồm các chốt định vị, mặt tựa hoặc khối chuẩn được thiết kế theo hình dạng của chi tiết.

Khi chi tiết được đặt vào đồ gá, các điểm định vị sẽ giúp chi tiết nằm đúng vị trí theo yêu cầu của bản vẽ. Điều này giúp đảm bảo kích thước và vị trí của các bề mặt gia công đạt độ chính xác cao.

Bộ phận kẹp chặt

Bộ phận kẹp chặt có nhiệm vụ giữ chặt chi tiết sau khi đã được định vị. Bộ phận này thường sử dụng các cơ cấu như vít kẹp, đòn kẹp hoặc cơ cấu khí nén.

Trong quá trình gia công, lực cắt có thể tác động lên chi tiết và làm chi tiết dịch chuyển. Bộ phận kẹp chặt giúp chống lại các lực này và giữ chi tiết ổn định trong suốt quá trình gia công.

Cơ cấu dẫn hướng

Cơ cấu dẫn hướng giúp định hướng chuyển động của dụng cụ gia công hoặc chi tiết trong quá trình sản xuất. Ví dụ, trong đồ gá khoan, cơ cấu dẫn hướng có thể giúp định hướng mũi khoan để đảm bảo lỗ khoan được thực hiện đúng vị trí.

Nhờ cơ cấu dẫn hướng, quá trình gia công có thể đạt được độ chính xác cao và hạn chế sai lệch vị trí.

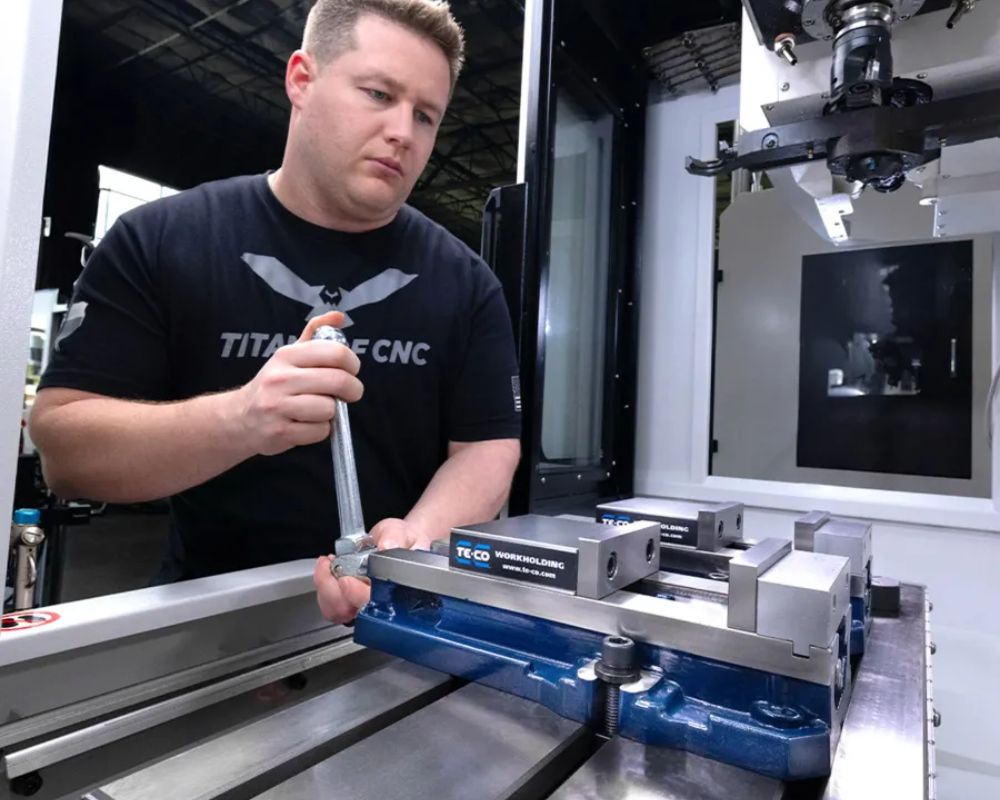

Phân loại đồ gá trong cơ khí

Trong ngành cơ khí chế tạo, đồ gá được phân loại dựa trên chức năng và mục đích sử dụng. Mỗi loại đồ gá được thiết kế để phục vụ một công đoạn sản xuất cụ thể.

Đồ gá gia công

Đồ gá gia công được sử dụng trong các công đoạn như tiện, phay, khoan hoặc mài. Loại đồ gá này giúp định vị và kẹp chặt chi tiết trong quá trình gia công.

Đồ gá gia công thường được thiết kế để đảm bảo chi tiết luôn được đặt đúng vị trí so với dụng cụ cắt.

Đồ gá hàn

Đồ gá hàn được sử dụng trong quá trình hàn kết cấu kim loại. Loại đồ gá này giúp giữ các chi tiết ở vị trí chính xác trước và trong khi hàn.

Trong sản xuất công nghiệp, đồ gá hàn thường được sử dụng trong các dây chuyền hàn tự động hoặc robot hàn để đảm bảo mối hàn có độ chính xác cao.

Đồ gá kiểm tra

Đồ gá kiểm tra được sử dụng để kiểm tra kích thước hoặc hình dạng của chi tiết sau khi gia công. Loại đồ gá này giúp xác định nhanh chóng xem chi tiết có đạt tiêu chuẩn kỹ thuật hay không.

Nhờ sử dụng đồ gá kiểm tra, quá trình kiểm soát chất lượng sản phẩm có thể được thực hiện nhanh chóng và chính xác.

Đồ gá kiểm tra

Đồ gá kiểm tra được sử dụng để kiểm tra kích thước hoặc hình dạng của chi tiết sau khi gia công. Loại đồ gá này giúp xác định nhanh chóng xem chi tiết có đạt tiêu chuẩn kỹ thuật hay không.

Nhờ sử dụng đồ gá kiểm tra, quá trình kiểm soát chất lượng sản phẩm có thể được thực hiện nhanh chóng và chính xác.

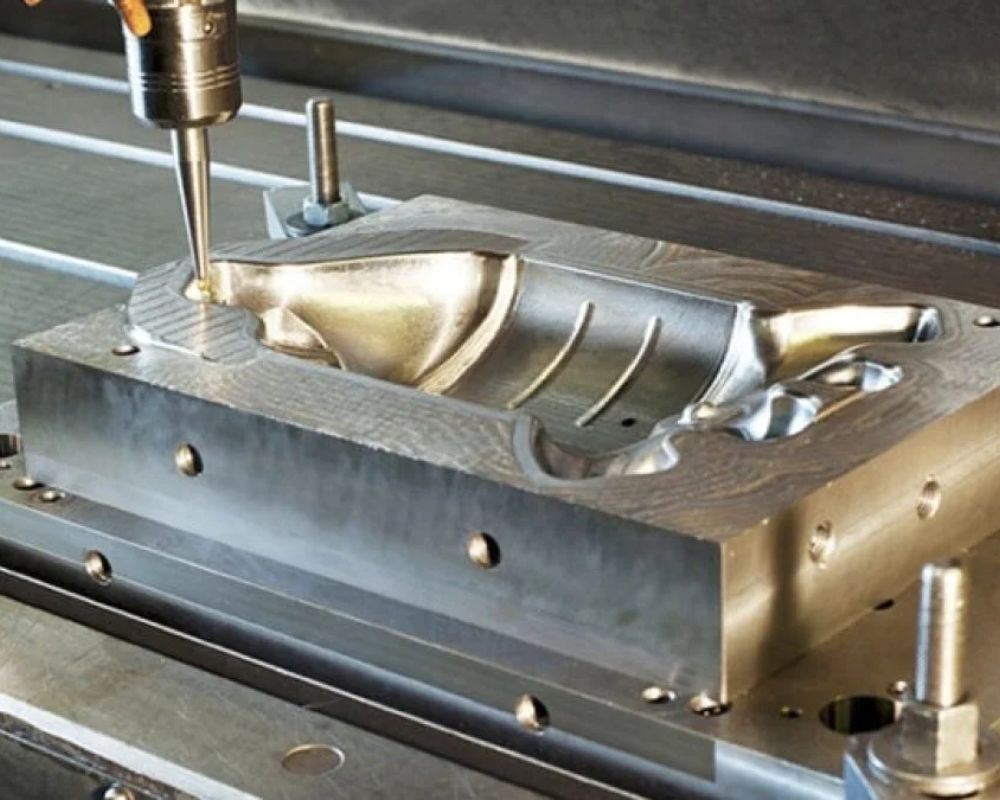

Ứng dụng của đồ gá trong sản xuất cơ khí

Ứng dụng của đồ gá là gì? Trong thực tế sản xuất, đồ gá được sử dụng trong nhiều công đoạn khác nhau của ngành cơ khí chế tạo. Việc sử dụng đồ gá giúp nâng cao độ chính xác và hiệu quả của quá trình sản xuất.

Một số ứng dụng phổ biến của đồ gá trong sản xuất cơ khí bao gồm:

• Đồ gá được sử dụng trong gia công CNC để định vị chính xác chi tiết trước khi gia công.
• Đồ gá được sử dụng trong hàn kết cấu thép nhằm giữ các chi tiết ở đúng vị trí trong quá trình hàn.
• Đồ gá được sử dụng trong lắp ráp thiết bị cơ khí để đảm bảo các chi tiết được lắp đúng vị trí.
• Đồ gá được sử dụng trong kiểm tra chất lượng sản phẩm nhằm xác định nhanh kích thước và sai lệch của chi tiết.

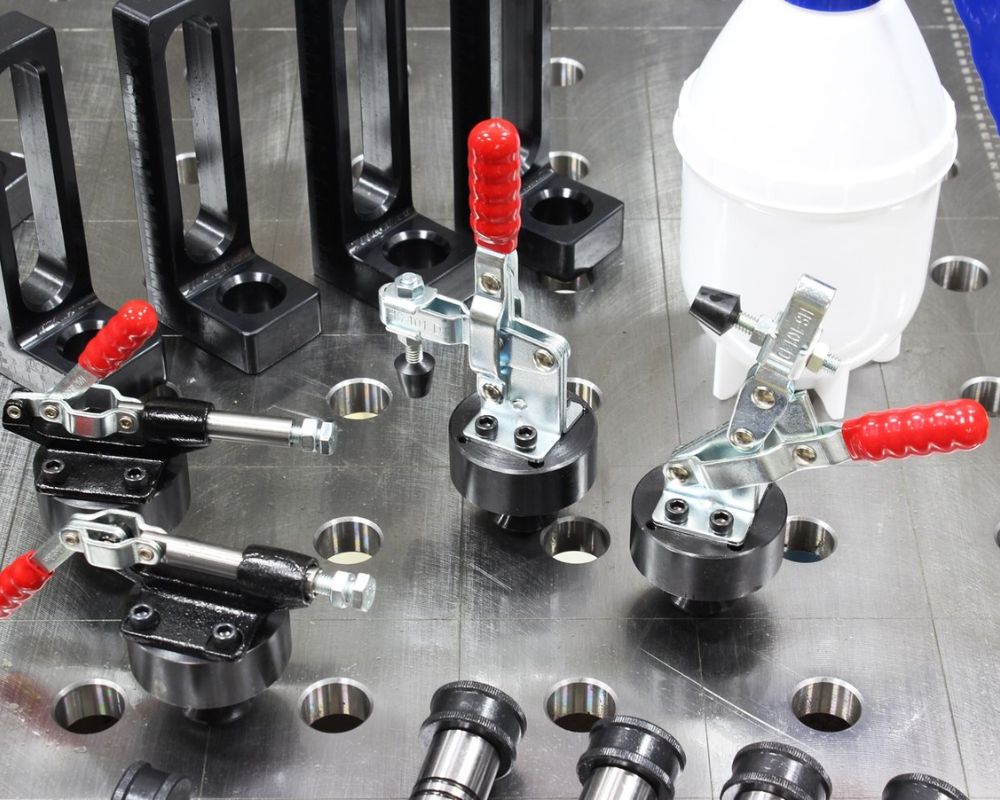

Nguyên tắc thiết kế đồ gá trong cơ khí

Nguyên tắc thiết kế đồ gá là gì? Khi thiết kế đồ gá, kỹ sư cần tuân thủ một số nguyên tắc kỹ thuật để đảm bảo thiết bị hoạt động hiệu quả và ổn định.

Đảm bảo nguyên tắc định vị chính xác

Nguyên tắc đầu tiên trong thiết kế đồ gá là phải đảm bảo khả năng định vị chính xác chi tiết gia công. Việc định vị thường được thực hiện theo nguyên tắc 6 bậc tự do, trong đó chi tiết cần được khống chế đầy đủ các chuyển động tịnh tiến và quay.

Các chi tiết định vị như chốt định vị, mặt tỳ hoặc khối chuẩn phải được thiết kế sao cho chi tiết luôn được đặt đúng vị trí theo bản vẽ kỹ thuật.

Đảm bảo độ cứng vững của đồ gá

Đồ gá cần có kết cấu đủ cứng để chịu được lực tác động trong quá trình gia công, đặc biệt là lực cắt của dao hoặc lực tác động khi hàn. Nếu kết cấu đồ gá không đủ cứng vững, chi tiết có thể bị rung hoặc dịch chuyển, dẫn đến sai lệch kích thước gia công.

Thông thường, thân đồ gá được chế tạo từ vật liệu có độ bền cao như thép hoặc gang. Ngoài ra, kết cấu đồ gá cần được thiết kế sao cho lực tác động được phân bố đều, tránh tập trung ứng suất tại một điểm.

Thiết kế cơ cấu kẹp chặt hợp lý

Cơ cấu kẹp chặt có nhiệm vụ giữ chi tiết ổn định sau khi định vị. Khi thiết kế cơ cấu kẹp chặt, kỹ sư cần đảm bảo lực kẹp đủ lớn để giữ chi tiết nhưng không gây biến dạng chi tiết trong quá trình gia công.

Các cơ cấu kẹp chặt phổ biến bao gồm vít kẹp, đòn kẹp, cam kẹp hoặc hệ thống kẹp bằng khí nén. Trong sản xuất hàng loạt, cơ cấu kẹp chặt nhanh thường được sử dụng để rút ngắn thời gian gá đặt chi tiết và tăng năng suất sản xuất.

Thuận tiện cho thao tác và vận hành

Một đồ gá hiệu quả cần được thiết kế sao cho người vận hành có thể dễ dàng gá đặt và tháo chi tiết. Nếu thao tác gá đặt quá phức tạp, thời gian chuẩn bị sẽ tăng lên và làm giảm năng suất của dây chuyền sản xuất.

Do đó, khi thiết kế đồ gá cần chú ý đến vị trí của các cơ cấu kẹp chặt và định vị. Những vị trí này phải thuận tiện cho người vận hành, đồng thời không cản trở quá trình gia công hoặc lắp ráp.

Phù hợp với điều kiện sản xuất và loại hình sản xuất

Đồ gá cần được thiết kế phù hợp với loại hình sản xuất của doanh nghiệp. Trong sản xuất đơn chiếc hoặc sản xuất nhỏ lẻ, đồ gá thường có cấu tạo đơn giản và có thể điều chỉnh linh hoạt.

Trong khi đó, đối với sản xuất hàng loạt hoặc sản xuất hàng khối, đồ gá thường được thiết kế chuyên dùng với độ chính xác cao nhằm đảm bảo tính ổn định của quá trình sản xuất.

Đảm bảo an toàn khi sử dụng

An toàn lao động là yếu tố quan trọng trong thiết kế đồ gá. Các bộ phận của đồ gá cần được bố trí sao cho không gây nguy hiểm cho người vận hành trong quá trình gia công.

Ngoài ra, đồ gá cần được thiết kế để hạn chế các cạnh sắc hoặc các chi tiết dễ gây chấn thương. Việc đảm bảo an toàn khi sử dụng giúp giảm nguy cơ tai nạn lao động và tạo môi trường làm việc ổn định cho người vận hành.

Trên đây là những thông tin giúp giải đáp chi tiết câu hỏi đồ gá là gì cũng như vai trò của thiết bị này trong gia công và sản xuất cơ khí. Có thể thấy rằng đồ gá là công cụ quan trọng giúp định vị và kẹp chặt chi tiết, từ đó nâng cao độ chính xác và hiệu quả của quá trình gia công. Khi được thiết kế và sử dụng đúng kỹ thuật, đồ gá không chỉ giúp cải thiện chất lượng sản phẩm mà còn góp phần tối ưu hóa năng suất sản xuất trong các nhà máy cơ khí.
