Dầm tổ hợp là gì? Cấu tạo, ưu điểm và ứng dụng thực tế

Trong các công trình kết cấu thép hiện đại, đặc biệt là nhà thép tiền chế và công trình công nghiệp nhịp lớn, dầm chịu lực đóng vai trò then chốt trong việc đảm bảo khả năng làm việc an toàn và ổn định của toàn bộ hệ kết cấu. Bên cạnh các loại thép hình cán nóng truyền thống, dầm tổ hợp ngày càng được sử dụng rộng rãi nhờ khả năng tối ưu vật liệu và linh hoạt theo yêu cầu thiết kế. Khám phá chi tiết về dầm tổ hợp trong bài viết bên dưới đây.

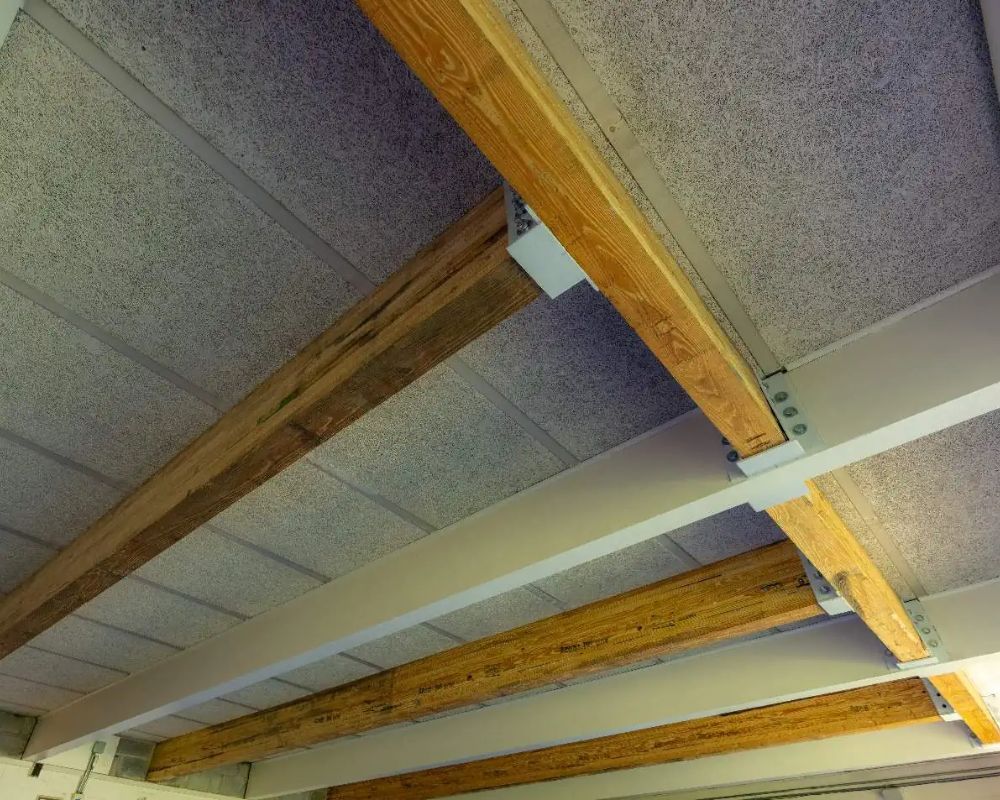

Dầm tổ hợp là gì?

Dầm tổ hợp là loại dầm thép được chế tạo bằng cách tổ hợp nhiều bản thép riêng lẻ, bao gồm bản cánh và bản bụng, liên kết với nhau chủ yếu bằng phương pháp hàn để tạo thành một tiết diện làm việc hoàn chỉnh. Không giống như dầm thép cán nóng được sản xuất sẵn theo kích thước tiêu chuẩn tại nhà máy luyện kim, dầm tổ hợp được thiết kế và gia công theo yêu cầu cụ thể của từng công trình.

Về mặt kỹ thuật, dầm tổ hợp cho phép người thiết kế chủ động điều chỉnh chiều cao dầm, bề rộng cánh và chiều dày bản thép nhằm đáp ứng chính xác yêu cầu chịu lực. Nhờ đó, loại dầm này đặc biệt phù hợp với các công trình có nhịp lớn, tải trọng phức tạp hoặc yêu cầu tối ưu hóa trọng lượng kết cấu.

Trong thực tế, dầm tổ hợp thường được sử dụng làm dầm chính, dầm cầu trục, dầm mái hoặc các cấu kiện chịu uốn lớn trong nhà thép tiền chế và công trình công nghiệp nặng.

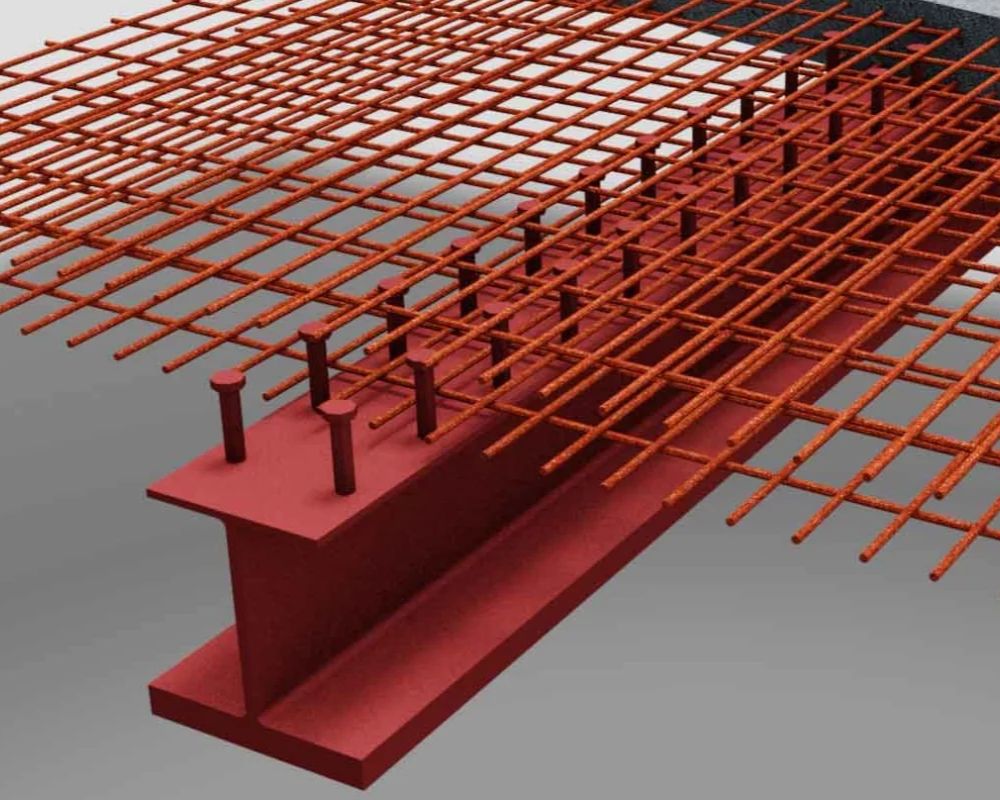

Cấu tạo cơ bản của dầm tổ hợp

Để hiểu rõ khả năng chịu lực của dầm tổ hợp, cần phân tích cấu tạo cơ bản của loại dầm này. Mỗi bộ phận đều đảm nhiệm một vai trò riêng trong việc tiếp nhận và phân phối nội lực.

• Bản cánh trên và bản cánh dưới: Là hai bộ phận chịu ứng suất uốn lớn nhất trong dầm. Khi dầm chịu uốn, bản cánh trên thường chịu nén, trong khi bản cánh dưới chịu kéo. Do đó, các bản cánh thường có chiều dày và bề rộng đủ lớn để đảm bảo khả năng chịu lực theo phương dọc trục dầm.
• Bản bụng dầm: Là bộ phận nối liền hai bản cánh và chủ yếu chịu lực cắt. Bản bụng có nhiệm vụ truyền tải lực giữa hai bản cánh, đồng thời góp phần ổn định hình dạng tiết diện dầm. Chiều dày bản bụng được tính toán dựa trên yêu cầu chịu cắt và điều kiện ổn định cục bộ.
• Mối hàn liên kết giữa bản cánh và bản bụng: Đóng vai trò cực kỳ quan trọng trong dầm tổ hợp. Chất lượng mối hàn quyết định khả năng làm việc đồng thời của các bản thép, đảm bảo dầm hoạt động như một tiết diện thống nhất.

Ngoài ra, vật liệu thép sử dụng cho dầm tổ hợp thường là thép kết cấu carbon hoặc thép hợp kim thấp, đáp ứng các tiêu chuẩn về cường độ, độ dẻo và khả năng hàn.

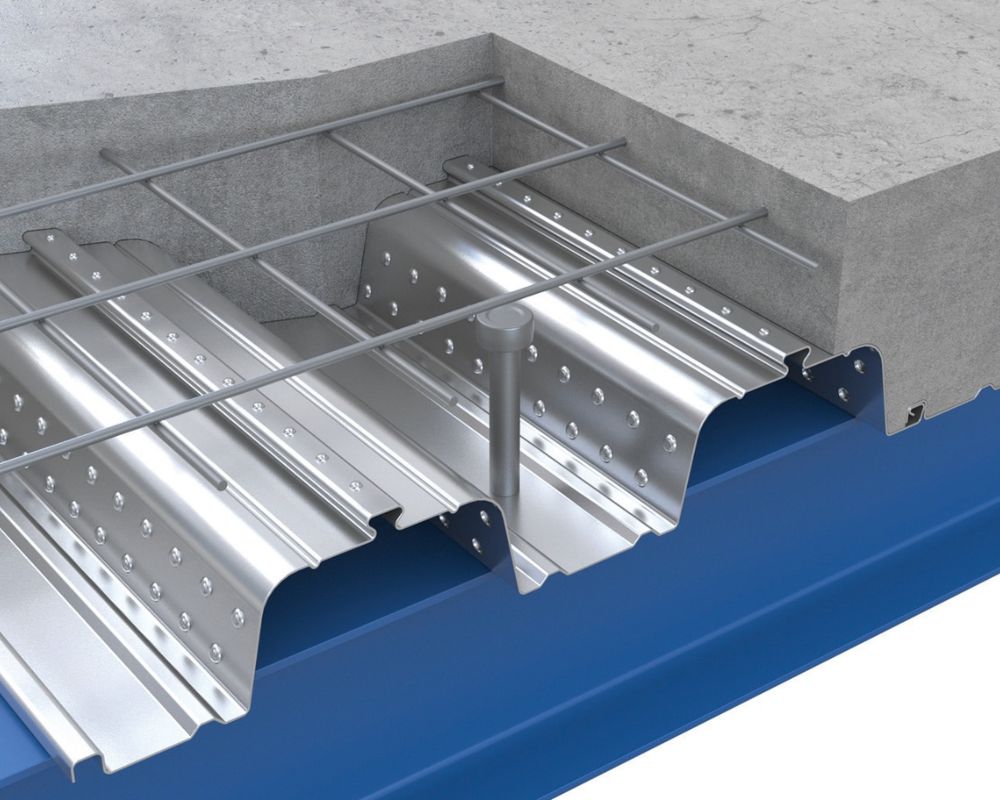

Ưu điểm và hạn chế của dầm tổ hợp trong kết cấu thép

Việc sử dụng dầm tổ hợp mang lại nhiều lợi ích về mặt kỹ thuật và kinh tế, tuy nhiên cũng tồn tại những hạn chế nhất định. Để lựa chọn phù hợp, cần đánh giá cả hai khía cạnh này một cách khách quan.

Ưu điểm

Dầm tổ hợp được xem là giải pháp kết cấu hiệu quả trong nhiều công trình hiện đại nhờ những ưu điểm nổi bật sau đây:

• Dầm tổ hợp cho phép thiết kế tiết diện linh hoạt, đáp ứng chính xác yêu cầu chịu lực của từng vị trí trong công trình.
• Dầm tổ hợp giúp tối ưu hóa vật liệu thép, giảm trọng lượng kết cấu so với việc sử dụng thép hình tiêu chuẩn trong cùng điều kiện chịu lực.
• Dầm tổ hợp đặc biệt phù hợp với các công trình có nhịp lớn hoặc tải trọng đặc biệt như cầu trục và nhà xưởng công nghiệp nặng.
• Dầm tổ hợp có thể được gia công đồng bộ tại nhà máy, giúp kiểm soát tốt chất lượng và độ chính xác hình học.
• Dầm tổ hợp cho phép kết hợp hiệu quả với các hệ kết cấu khác trong nhà thép tiền chế, nâng cao tính linh hoạt trong thiết kế.

Hạn chế

Bên cạnh những ưu điểm, dầm tổ hợp cũng tồn tại một số hạn chế kỹ thuật cần được xem xét trong quá trình thiết kế và thi công:

• Dầm tổ hợp đòi hỏi yêu cầu cao về chất lượng gia công và công nghệ hàn trong quá trình chế tạo.
• Dầm tổ hợp phụ thuộc lớn vào chất lượng mối hàn, nếu kiểm soát không tốt có thể ảnh hưởng đến khả năng chịu lực của dầm.
• Dầm tổ hợp có chi phí chế tạo cao hơn trong một số trường hợp so với thép hình cán nóng tiêu chuẩn.
• Dầm tổ hợp cần được kiểm soát biến dạng và ứng suất dư trong quá trình hàn và lắp dựng.

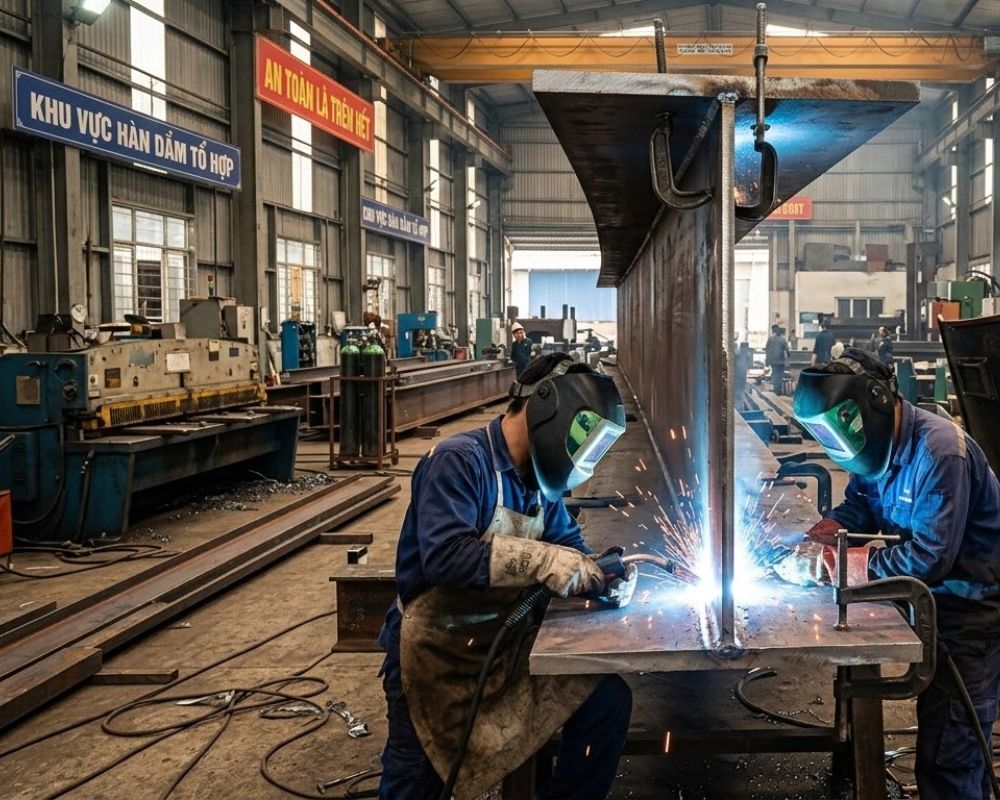

Quy trình chế tạo dầm tổ hợp

Quy trình chế tạo dầm tổ hợp được thực hiện theo các bước kỹ thuật chặt chẽ nhằm đảm bảo chất lượng và độ an toàn của cấu kiện. Mỗi bước đều có vai trò quan trọng trong việc hình thành một dầm làm việc hiệu quả.

Bước 1: Chuẩn bị và cắt bản thép theo thiết kế

Đơn vị gia công tiến hành cắt các bản thép cánh và bản bụng theo kích thước và hình dạng đã được thể hiện trong bản vẽ kỹ thuật. Quá trình cắt cần đảm bảo độ chính xác cao để thuận lợi cho công tác tổ hợp và hàn.

Bước 2: Tổ hợp và gá lắp cấu kiện

Các bản thép sau khi cắt được đưa vào vị trí gá lắp để tạo hình tiết diện dầm. Công đoạn này nhằm đảm bảo đúng hình học và vị trí tương đối giữa bản cánh và bản bụng trước khi tiến hành hàn chính thức.

Bước 3: Hàn liên kết các bản thép

Sau khi gá lắp, các mối hàn được thực hiện theo quy trình kỹ thuật đã được phê duyệt. Phương pháp hàn và chế độ hàn cần được lựa chọn phù hợp nhằm đảm bảo mối hàn đạt yêu cầu về cơ tính và độ bền.

Bước 4: Kiểm tra chất lượng mối hàn và hình học dầm

Dầm sau khi hàn được kiểm tra bằng các phương pháp phù hợp để phát hiện khuyết tật mối hàn và sai lệch hình học. Công đoạn này giúp đảm bảo dầm đạt tiêu chuẩn kỹ thuật trước khi đưa vào sử dụng.

Bước 5: Xử lý bề mặt và hoàn thiện

Cuối cùng, dầm tổ hợp được làm sạch bề mặt, sơn chống ăn mòn hoặc xử lý bề mặt theo yêu cầu của công trình nhằm tăng tuổi thọ và khả năng làm việc lâu dài.

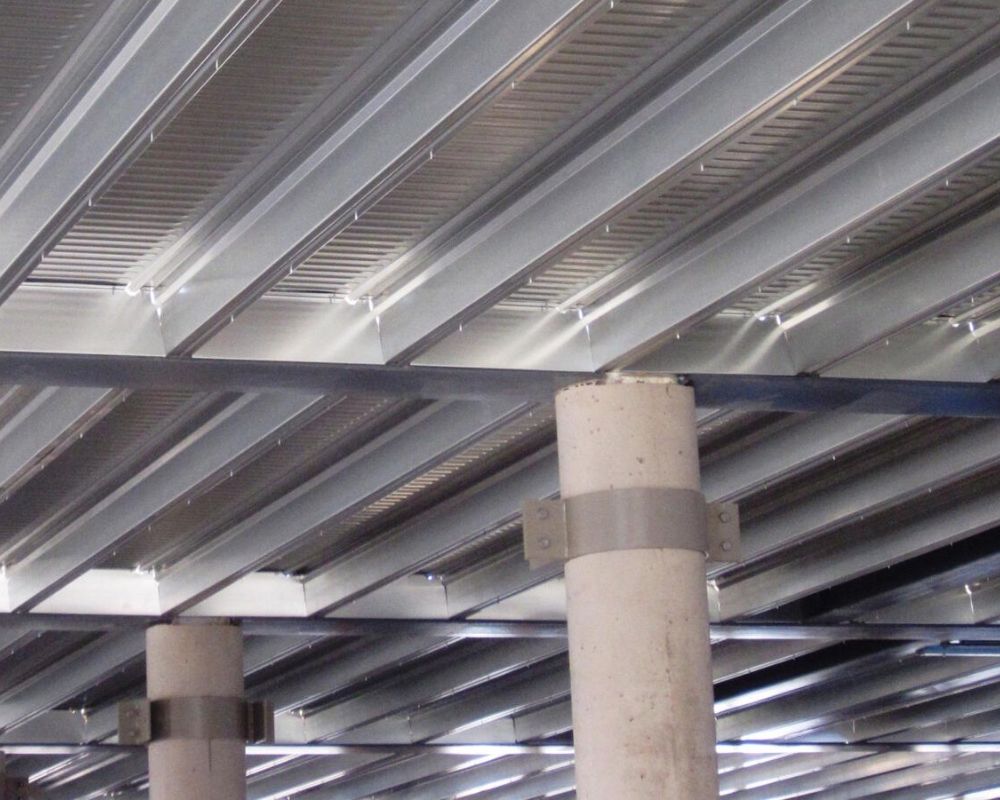

Ứng dụng phổ biến của dầm tổ hợp

Nhờ khả năng chịu lực tốt và tính linh hoạt cao trong thiết kế, dầm tổ hợp được ứng dụng rộng rãi trong nhiều loại công trình kết cấu thép. Trong lĩnh vực công nghiệp, dầm tổ hợp thường được sử dụng làm dầm chính và dầm cầu trục trong nhà xưởng sản xuất.

Ngoài ra, loại dầm này còn được áp dụng trong các công trình nhà thép tiền chế nhịp lớn, nơi yêu cầu kết cấu nhẹ nhưng vẫn đảm bảo khả năng chịu tải. Trong xây dựng cầu thép và công trình hạ tầng, dầm tổ hợp giúp đáp ứng các yêu cầu khắt khe về khả năng chịu uốn và chịu cắt.

Bên cạnh đó, dầm tổ hợp cũng được sử dụng trong các công trình công nghiệp nặng như nhà máy xi măng, nhiệt điện và luyện kim, nơi kết cấu phải làm việc liên tục trong điều kiện tải trọng và môi trường khắc nghiệt.

Dầm tổ hợp là giải pháp kết cấu hiệu quả trong các công trình thép hiện đại, đặc biệt là nhà thép tiền chế và công trình công nghiệp nhịp lớn. Dầm tổ hợp cho phép tối ưu hóa vật liệu, nâng cao khả năng chịu lực và linh hoạt trong thiết kế, nhưng đồng thời cũng đòi hỏi yêu cầu cao về công nghệ gia công và chất lượng mối hàn.

Trong thực tế, chất lượng dầm tổ hợp phụ thuộc rất lớn vào thiết bị hàn và quy trình chế tạo được áp dụng. Nam Vượng hiện cung cấp các dòng máy hàn công nghệ cao, hỗ trợ hiệu quả cho quá trình gia công dầm tổ hợp, giúp các xưởng kết cấu thép nâng cao chất lượng sản phẩm, tối ưu tiến độ và đảm bảo an toàn công trình. Liên hệ ngay để được tư vấn:
