Sàn Deck là gì? Cấu tạo sàn deck và lưu ý khi thi công

Trong xây dựng hiện đại, đặc biệt với nhà tiền chế, nhà xưởng công nghiệp, sàn Deck (sàn liên hợp thép-bê tông) ngày càng được ưa chuộng nhờ khả năng thi công nhanh, tiết kiệm chi phí và giảm tải lên móng. Hiểu rõ cấu tạo sàn Deck là yếu tố thiết yếu để đảm bảo hiệu suất chịu lực, độ an toàn và độ bền của công trình. Khám phá chi tiết hơn về cấu tạo sàn deck trong nội dung bên dưới đây của Nam Vượng.

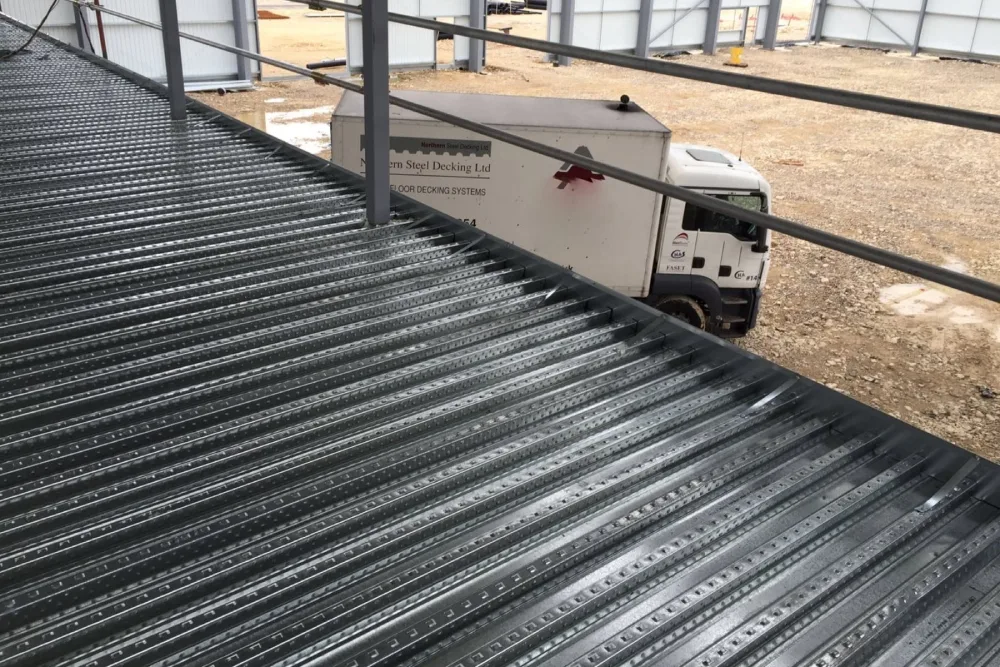

Sàn Deck là gì?

Sàn Deck (hay Metal Floor Decking, sàn liên hợp) là loại sàn bao gồm lớp tấm tôn sóng dập nổi được đặt trải lên hệ khung dầm thép hoặc dầm bê tông. Sau đó sẽ đổ bê tông cốt thép lên trên tấm tôn và lưới thép để tạo thành mặt sàn chịu lực.

Tấm tôn dập nổi có các gân sóng hoặc hoa văn để tăng độ bám dính với bê tông. Sàn Deck kết hợp vai trò của cốp pha tạm thời, chịu lực tạm trong quá trình thi công và đóng vai trò là phần của cấu tạo chịu lực sau khi bê tông đông cứng.

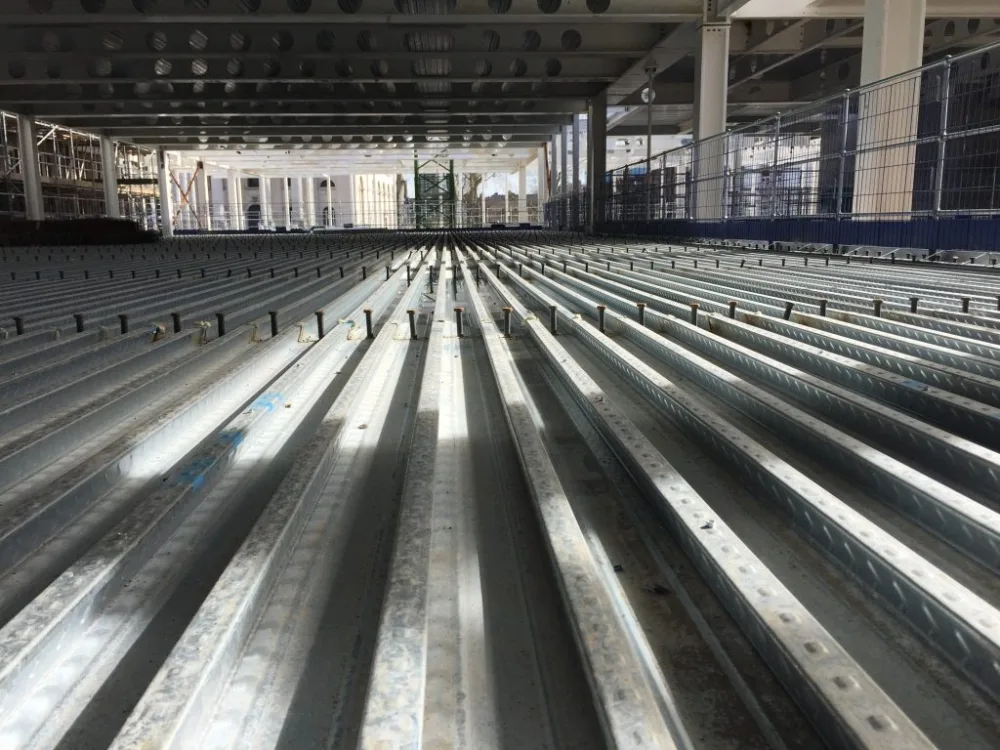

Cấu tạo sàn Deck

Cấu tạo sàn Deck gồm 5 bộ phận chính sau. Mỗi thành phần đóng vai trò riêng trong việc đảm bảo kết cấu toàn khối vững chắc:

Tấm tôn sàn Deck

Tấm tôn thường được sản xuất bằng thép cán nguội, có lớp mạ kẽm (hoặc hợp kim nhôm-kẽm) để chống ăn mòn. Độ dày phổ biến từ 0,75 mm đến ~1,5 mm, hướng sóng cao thường trong khoảng 50 – 75 mm để đảm bảo độ cứng và chịu lực tốt. Tấm tôn có gân nổi hoặc gân dập để tăng độ bám dính của bê tông.

Đinh chống cắt

Đinh chống cắt là phần liên kết giữa tấm tôn và khung dầm thép, giúp chống hiện tượng bê tông trượt hoặc lớp bê tông tươi trượt khỏi tấm tôn khi chưa đông kết. Các đinh này thường có thân, mũ, vòng gốm che hồ quang và khả năng chịu lực tốt. Khoảng cách bố trí đinh chống cắt thường khoảng 150 – 200 mm tùy thiết kế.

Lưới thép

Cấu tạo sàn Deck trên lớp tôn sau khi được cố định, lưới thép sẽ được đặt phía trên để chịu lực kéo của mặt sàn. Có khi có lớp thép bên dưới nếu thiết kế yêu cầu. Lưới thép cần tính toán tiết diện đúng, đảm bảo khả năng phân bố ứng suất của bê tông và ngăn nứt khi co ngót.

Bê tông phủ mặt sàn

Sau khi đặt tấm tôn và lưới thép, bê tông được đổ lên để tạo mặt sàn hoàn thiện. Mác bê tông thường sử dụng là M250-M300, độ dày lớp bê tông phủ lên Deck thường từ 100 mm đến 150 mm hoặc hơn tùy theo yêu cầu tải trọng và nhịp sàn. Việc đầm, bảo dưỡng bê tông đúng cách rất quan trọng để đảm bảo cường độ và kết dính với tấm tôn.

Hệ khung chịu lực

Khung chịu lực gồm dầm chính, dầm phụ bằng thép (hoặc dầm bê tông trong một số thiết kế), chịu tác động của tải trọng truyền từ Deck. Việc chọn loại dầm, khoảng cách bố trí dầm phụ, hệ giằng cũng ảnh hưởng lớn đến hiệu suất tổng thể của sàn Deck.

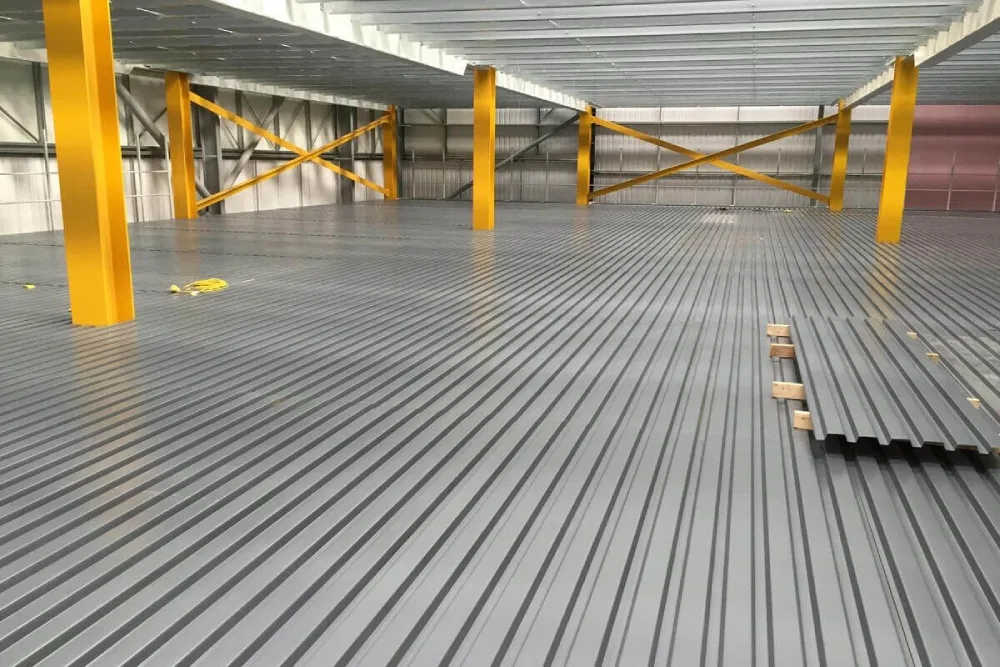

Ưu điểm và hạn chế cấu tạo sàn Deck

Ưu điểm

Hệ sàn deck sở hữu những ưu điểm vượt trội như sau:

• Thi công nhanh hơn sàn bê tông truyền thống bởi tấm tôn Deck thay thế cốp pha và giảm công đoạn dựng – tháo cốp pha.
• Giảm lượng bê tông và thép cần sử dụng, giúp giảm trọng lượng bản thân sàn và tải lên móng.
• Độ bền cao và thẩm mỹ tốt hơn nhờ lớp tôn mạ chống gỉ và bê tông phủ mặt sau khi hoàn thiện.

Hạn chế

Tuy nhiên, hệ sàn deck cũng tồn tại một số hạn chế cần lưu ý như sau:

• Khó thi công tốt ở những sàn có hình dạng phức tạp, nhiều góc, nhiều dầm lắt léo vì tấm tôn Deck thường sản xuất dạng tấm cố định.
• Yêu cầu tính toán kỹ lưỡng để tránh hiện tượng biến dạng tấm tôn khi bê tông ướt hoặc lực thi công trước khi bê tông đạt độ bền.

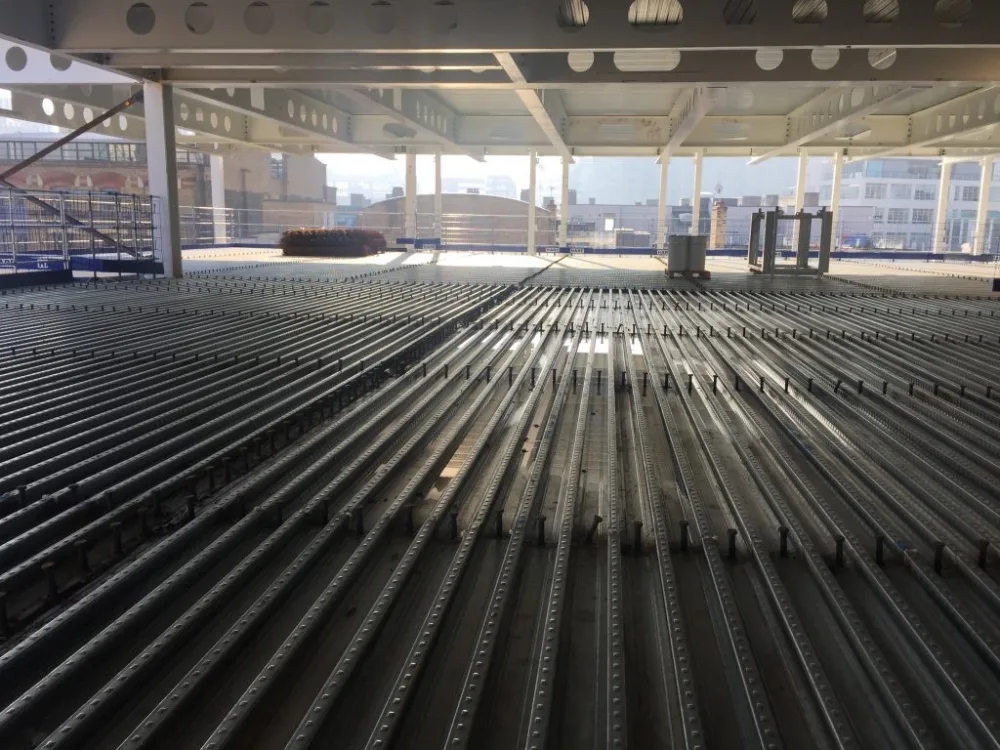

Những thông số kỹ thuật quan trọng của sàn Deck

Các thông số sau đây cần được thiết kế chính xác nhằm đảm bảo hiệu suất chịu lực, tuổi thọ và hiệu quả thi công:

• Độ dày tấm tôn Deck: Thông thường từ 0,75 mm đến 1,5 mm, phổ biến là 0,75-1,0 mm.
• Chiều cao sóng / biên dạng (Height): Loại sóng phổ biến là 50 mm – 75 mm giúp tăng độ cứng của tấm tôn.
• Khổ hiệu dụng tấm Deck (Width): Thường là từ khoảng 900 mm đến 1000 mm, có loại 930 mm, 1000 mm.
• Cường độ thép của tấm Deck: Phôi thép có giới hạn đàn hồi khoảng G300-G450 (tùy nhà sản xuất) để đảm bảo chịu lực tăng, không biến dạng.
• Mác bê tông: Lớp bê tông phủ Deck thường dùng loại M250 đến M300 tuỳ yêu cầu thiết kế và tải trọng đặt lên sàn.
• Khoảng cách đinh chống cắt / studs: Thường bố trí khoảng cách khoảng 150 – 200 mm để đảm bảo liên kết hiệu quả giữa tấm tôn và khung dầm.

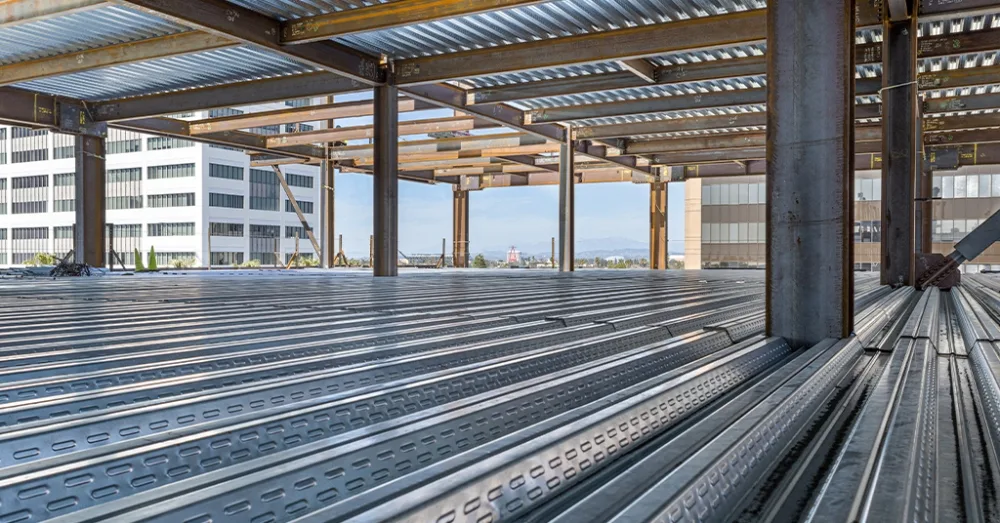

Ứng dụng thực tế của sàn Deck

Sàn Deck được ứng dụng phổ biến trong các trường hợp sau:

• Nhà tiền chế, nhà xưởng công nghiệp có nhịp lớn, yêu cầu thi công nhanh.
• Công trình cải tạo hoặc mở rộng tầng, nơi cần giảm trọng lượng công trình và hạn chế việc sử dụng cốp pha, giàn giáo.
• Khi chủ đầu tư muốn tiết kiệm chi phí nhân công, vật liệu phụ và giảm thời gian thi công.

Vì vậy, nhà thầu nên chọn sàn Deck nếu:

• Mặt bằng sàn có hình dạng tương đối vuông hoặc chữ nhật, không quá phức tạp.
• Thiết kế có khung dầm chịu lực phù hợp để hỗ trợ Deck.
• Yêu cầu xây dựng nhanh, muốn rút ngắn tiến độ.

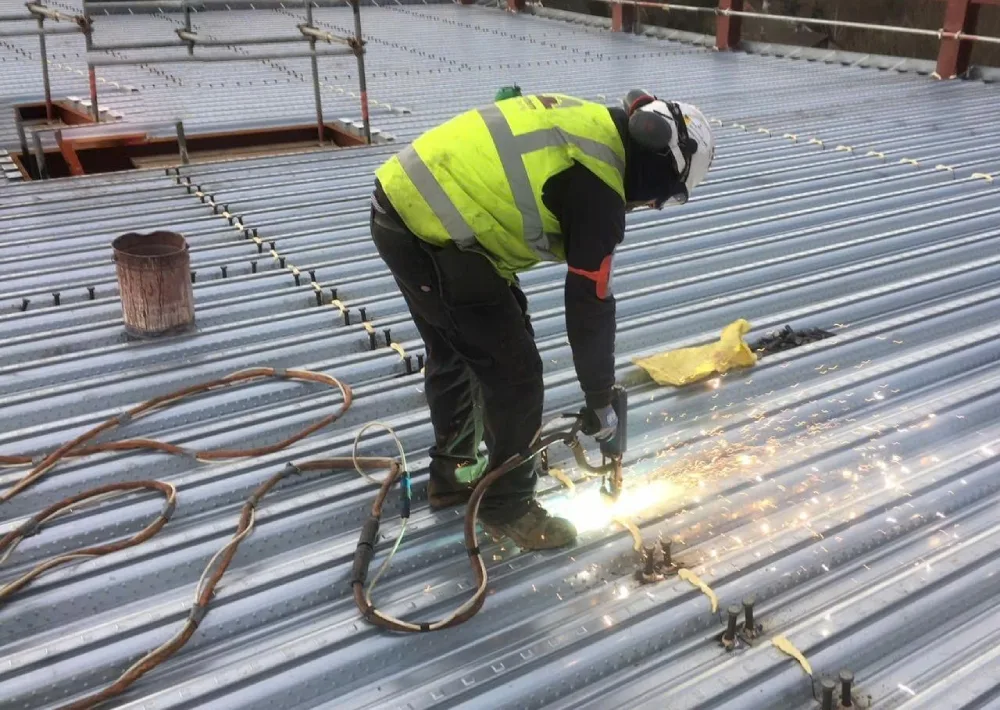

Lưu ý khi thiết kế và thi công cấu tạo Deck

Khi thiết kế và thi công sàn Deck, cần lưu ý các điểm sau để đảm bảo kết quả tốt nhất:

• Tính toán tải trọng bê tông tươi + người + thiết bị đổ bê tông khi tấm tôn chưa liên kết bê tông.
• Đảm bảo sự liên kết giữa tấm tôn và dầm thép bằng đinh hàn chống cắt đúng thiết kế.
• Bê tông đổ lên Deck cần đầm kỹ và bảo dưỡng đủ thời gian để đạt cường độ thiết kế.
• Chọn bê tông và vật liệu chống gỉ phù hợp môi trường (ngoài trời, trong nhà, vùng biển,…).
• Kiểm tra thực tế tại công trường: sai số kích thước, mặt phẳng, độ phẳng và vết nối giữa tấm tôn và cốt thép.

Cấu tạo sàn Deck là sự kết hợp hiệu quả giữa tấm tôn sóng, đinh chống cắt, lưới thép và lớp bê tông phủ lên để tạo ra hệ sàn liên hợp thép-bê tông có khả năng chịu lực cao, thi công nhanh và tiết kiệm chi phí. Khi thiết kế và thi công đúng cách với các thông số kỹ thuật chuẩn, sàn Deck không chỉ giúp chủ đầu tư tối ưu hiệu quả kinh tế mà còn đảm bảo độ an toàn và độ bền cho công trình.
