Hướng dẫn cách tính toán sàn Deck theo tiêu chuẩn mới nhất

Sàn Deck còn gọi là sàn liên hợp thép-bê tông có tấm tôn sóng đang dần trở thành giải pháp phổ biến trong xây dựng vì tiết kiệm thời gian thi công và vật liệu. Để đảm bảo công trình an toàn, bền vững và đạt hiệu quả kinh tế, việc tính toán sàn Deck một cách chính xác là bước không thể thiếu trong thiết kế kết cấu. Khám phá ngay cách tính toán sàn Deck theo tiêu chuẩn mới nhất trong nội dung dưới đây của Nam Vượng.

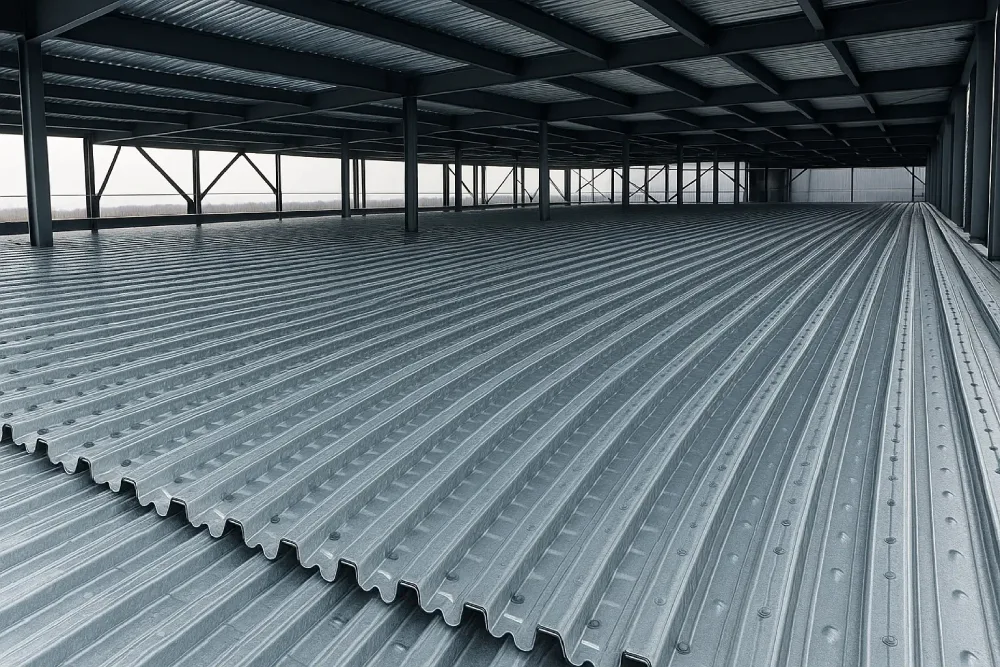

Vì sao cần tính toán sàn Deck?

Cách tính toán sàn deck là bước quan trọng khi thi công bởi:

• Tính toán giúp xác định đúng khả năng chịu tải của sàn, bao gồm tải bản thân, tải sử dụng, tải thi công và các loại tải đặc biệt như gió, tuyết nếu có.
• Nó đảm bảo rằng sàn không bị biến dạng quá mức (độ võng) gây ảnh hưởng mỹ quan hoặc an toàn trong quá trình sử dụng.
• Tính toán còn giúp tối ưu sử dụng vật liệu. Việc chọn độ dày tấm Deck phù hợp, chiều dày bê tông, khoảng cách dầm sẽ giúp giảm chi phí mà vẫn đảm bảo kết cấu.
• Việc thiết kế đúng tiêu chuẩn và kiểm soát nội lực (mô men, lực cắt) sẽ tránh nguy cơ hỏng hóc, nứt, trượt giữa bê tông và thép tấm Deck.

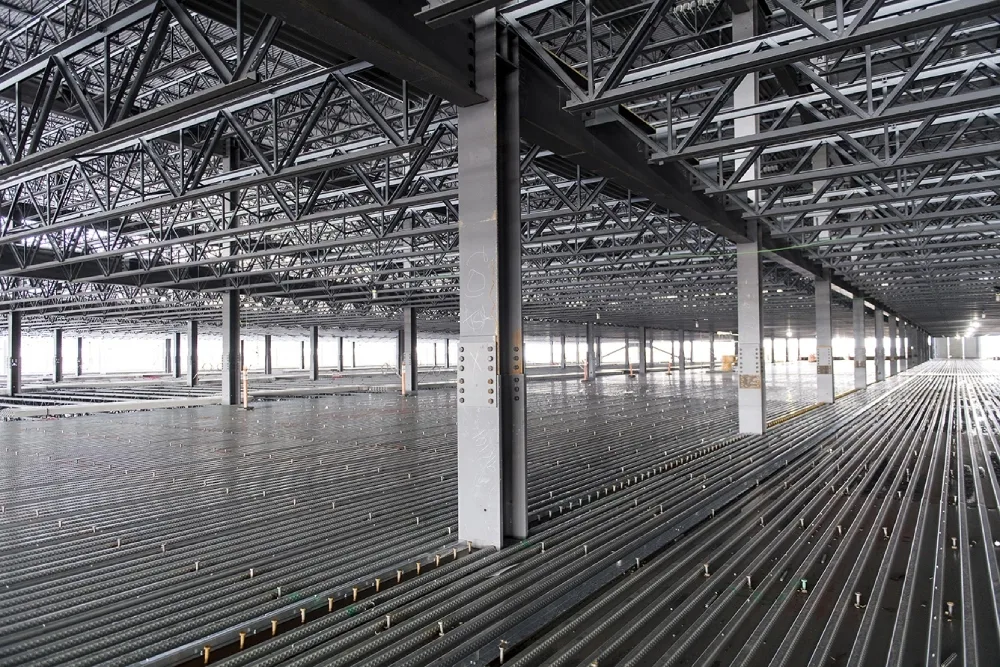

Các tiêu chuẩn áp dụng trong tính toán sàn Deck

Để đảm bảo độ an toàn và tính bền vững của sàn deck, quá trình tính toán cần tuân thủ theo các bộ tiêu chuẩn xây dựng hiện hành. Những tiêu chuẩn này đóng vai trò định hướng, giúp kỹ sư có cơ sở khoa học rõ ràng khi thiết kế và kiểm tra khả năng chịu lực của hệ sàn:

• Eurocode 4 là tiêu chuẩn phổ biến quốc tế áp dụng cho sàn thép liên hợp, đưa ra các quy định về tải trọng, khả năng chịu lực và độ biến dạng.
• Các tiêu chuẩn Nhật Bản (JIS), Mỹ (SDI) và Hàn Quốc cũng được nhắc tới trong các bài chuyên môn khi so sánh tiêu chuẩn thiết kế quốc tế.
• Tại Việt Nam, tiêu chuẩn TCVN được áp dụng để kiểm soát thiết kế và tính toán hệ sàn Deck, đặc biệt quy định về tải trọng, độ bền, khoảng cách dầm, chiều dày vật liệu.

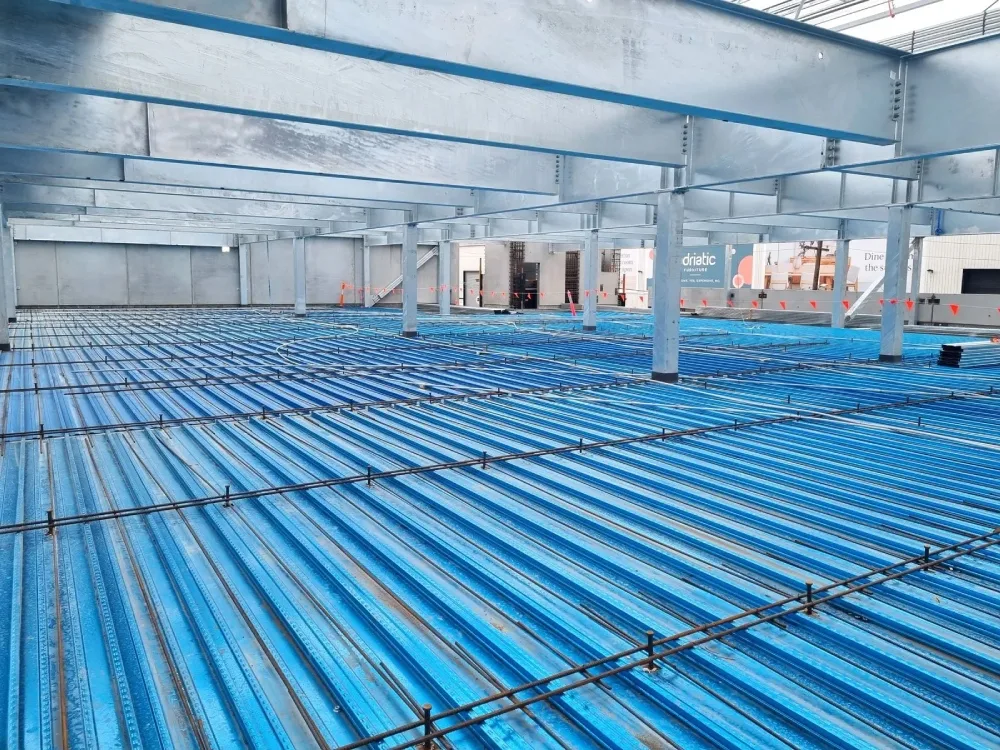

Các tải trọng cần xét khi tính toán sàn Deck

Trong thiết kế kết cấu, tải trọng là yếu tố then chốt quyết định khả năng chịu lực và tuổi thọ công trình. Khi tính toán sàn deck, kỹ sư cần xem xét đầy đủ các loại tải trọng tác động để đảm bảo công trình hoạt động ổn định trong mọi điều kiện làm việc:

Tải trọng tĩnh (Dead Load):

Đây là trọng lượng bản thân của sàn deck, lớp bê tông phủ, lớp hoàn thiện bề mặt và các cấu kiện cố định gắn liền với sàn. Tải trọng tĩnh phải được tính chính xác để làm cơ sở cho các bước tính toán tiếp theo.

Tải trọng hoạt tải (Live Load):

Là tải trọng thay đổi theo công năng sử dụng của công trình, chẳng hạn như con người, thiết bị, nội thất hoặc xe cộ. Hoạt tải thường được quy định cụ thể trong tiêu chuẩn thiết kế để đảm bảo khả năng chịu lực cho từng loại công trình như nhà ở, văn phòng hay công nghiệp.

Tải trọng gió (Wind Load):

Với những công trình cao tầng hoặc nhà xưởng có không gian mở, tải trọng gió là yếu tố không thể bỏ qua. Tải trọng này được xác định dựa trên vùng gió, chiều cao công trình và hình dạng kiến trúc.

Tải trọng động đất (Seismic Load):

Ở những khu vực có nguy cơ địa chấn, việc xét đến tải trọng động đất là bắt buộc. Tải trọng này ảnh hưởng trực tiếp đến tính ổn định và an toàn tổng thể của hệ sàn deck.

Tải trọng thi công (Construction Load):

Trong quá trình thi công, sàn deck có thể chịu thêm tải trọng từ máy móc, nhân công, hoặc vật liệu tạm. Đây là yếu tố thường bị xem nhẹ, nhưng nếu bỏ qua có thể dẫn đến sự cố trong giai đoạn lắp dựng.

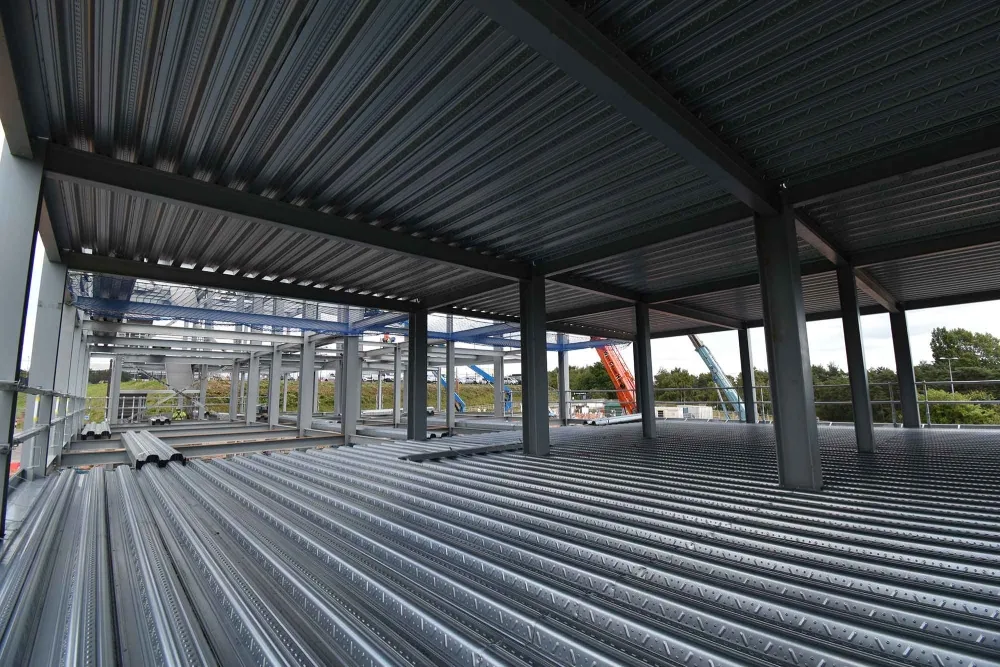

Thông số hình học và vật liệu trong tính toán sàn Deck

Khi tính toán sàn deck, các thông số hình học và đặc tính vật liệu đóng vai trò quyết định đến khả năng chịu lực, độ võng và độ bền lâu dài của kết cấu. Mỗi yếu tố cần được xác định chính xác để bảo đảm cách tính toán sàn deck đạt chuẩn.

Chiều cao gân tôn (Rib Height):

Đây là khoảng cách từ đáy tấm tôn đến đỉnh gân, thường dao động từ 50 – 75 mm. Chiều cao gân càng lớn thì khả năng chống uốn và chịu tải trọng của tấm deck càng cao, giúp tăng nhịp sàn khả thi.

Chiều dày tôn (Sheet Thickness):

Độ dày tôn deck thường nằm trong khoảng 0,75 – 1,5 mm tùy theo yêu cầu chịu lực. Tấm tôn càng dày thì khả năng chịu tải càng lớn, song đồng thời chi phí cũng tăng. Do đó, bạn cần tính toán tối ưu giữa kỹ thuật và kinh tế.

Chiều rộng hiệu dụng (Effective Width):

Đây là phần chiều rộng hữu ích của tấm deck tham gia chịu lực, được quy định theo tiêu chuẩn thiết kế. Việc xác định chính xác chiều rộng hiệu dụng giúp tránh hiện tượng chồng lắp hoặc bỏ sót tải trọng trong tính toán.

Cường độ thép tấm (Steel Strength):

Tôn sàn deck thường được chế tạo từ thép cán nguội mạ kẽm với cường độ tối thiểu 235 – 345 MPa. Cường độ thép càng cao thì khả năng chịu uốn và chống biến dạng càng tốt, đồng thời tăng tuổi thọ cho hệ sàn.

Cường độ bê tông (Concrete Grade):

Bê tông đổ trên sàn deck thường sử dụng mác từ C25/30 trở lên. Việc lựa chọn cường độ bê tông phù hợp đảm bảo sàn có khả năng chịu nén tốt, hạn chế nứt và duy trì độ bền lâu dài.

Liên kết neo chống cắt (Shear Studs):

Đây là các đinh hàn chống cắt được bố trí trên dầm thép để liên kết chắc chắn giữa bản tôn deck, bê tông và dầm. Đinh chống cắt đảm bảo cơ chế làm việc đồng thời giữa thép và bê tông, giúp kết cấu hoạt động như một khối thống nhất.

Cách tính toán sàn Deck theo công thức

Dưới đây là ccách tính toán sàn deck theo công thức và bước tính quan trọng khi thiết kế sàn Deck theo tiêu chuẩn TCVN hoặc dựa trên các thông số kỹ thuật phổ biến mà bạn có thể tham khảo:

Tính nội lực – mô men uốn và lực cắt

Mô men uốn lớn nhất (M_max) dưới tải trọng tổng tính toán (bao gồm bản thân, sử dụng, thi công) theo sơ đồ dầm đơn hoặc nhiều nhịp. Ví dụ với dầm liên tục hoặc dầm có gối đỡ đều sẽ tính theo công thức như sau:

Trong đó qtt​ là tải tính toán (N/m), l là nhịp dầm.

Lực cắt V tại gối tựa nếu dầm đơn nhịp có công thức tính như sau:

Kiểm tra ứng suất

Ứng suất mặt dưới của tiết diện thép hoặc hỗn hợp thép-bê tông:

Trong đó Wbot là mô men kháng uốn đáy, fs là cường độ tính toán của thép, γc​ là hệ số điều kiện làm việc.

Kiểm tra độ võng

Độ võng f/l tối đa theo tiêu chuẩn, ví dụ 1/150, 1/250 tùy quy định tiêu chuẩn. Công thức như sau:

Trong đó, qtc​ là tải tiêu chuẩn, Es​ là mô đun đàn hồi thép, I là mô men quán tính tiết diện.

Tính số lượng tấm Deck và thể tích bê tông

Số tấm Deck = chiều dài phương đặt tấm / khổ hữu dụng tấm Deck.

Thể tích bê tông = (Chiều dày bê tông từ mặt deck đến bề mặt trên) × diện tích mặt sàn.

Công thức đơn giản để tính số lượng tấm Deck và thể tích bê tông như sau:

Trong đó H: chiều tổng bê tông & deck, hdeck​: độ dày tấm Deck.

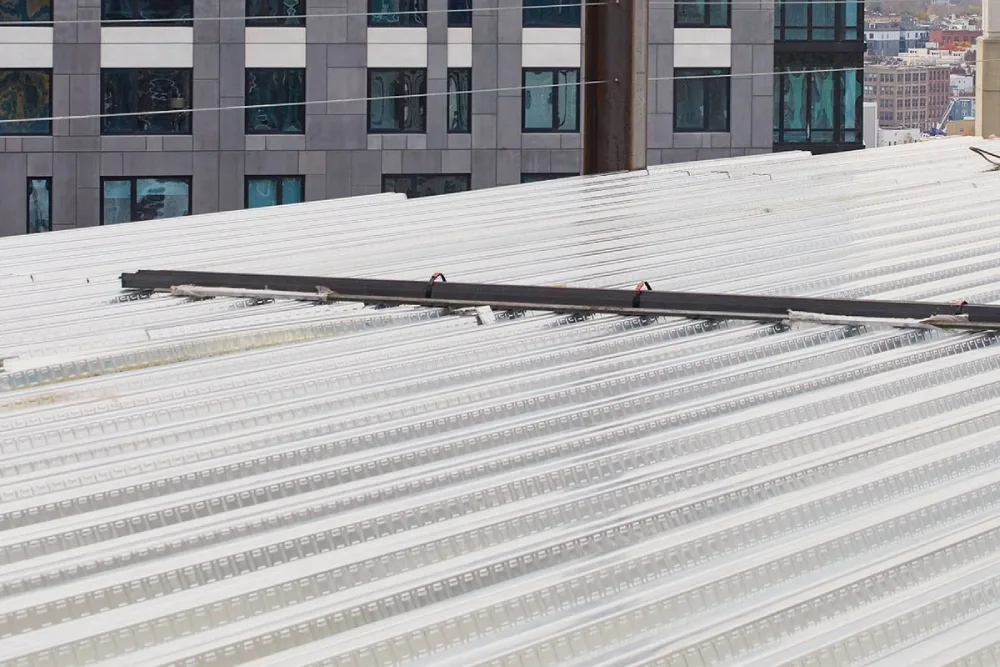

Những lưu ý khi tính toán sàn Deck

Trong quá trình thiết kế và tính toán sàn deck, kỹ sư cần chú ý đến một số yếu tố quan trọng để đảm bảo kết cấu vừa an toàn vừa hiệu quả kinh tế:

• Xác định chính xác tải trọng thiết kế: Bao gồm tĩnh tải, hoạt tải, gió, động đất và tải trọng thi công, tránh bỏ sót dẫn đến tính toán thiếu an toàn.
• Chọn đúng tiêu chuẩn áp dụng: Ưu tiên tuân thủ theo các bộ tiêu chuẩn hiện hành như TCVN, AISC hoặc Eurocode để bảo đảm tính pháp lý và độ tin cậy.
• Kiểm tra độ võng và biến dạng: Không chỉ tính toán khả năng chịu lực, mà còn cần giới hạn độ võng để bảo đảm sự thoải mái khi sử dụng và tránh nứt lớp hoàn thiện.
• Lựa chọn chiều dày tôn và chiều cao gân hợp lý: Đảm bảo sự cân bằng giữa khả năng chịu lực, khoảng nhịp sàn và chi phí vật liệu.
• Tính đến điều kiện thi công thực tế: Cần xét đến khả năng vận chuyển, lắp đặt, hàn đinh chống cắt và đổ bê tông tại công trình để tránh sai lệch so với thiết kế.
• Bố trí neo chống cắt đầy đủ: Đinh hàn chống cắt phải được tính toán và lắp đặt đúng quy cách để đảm bảo sự làm việc đồng thời giữa bê tông và dầm thép.

Cách tính toán sàn Deck đòi hỏi sự hiểu biết sâu về tiêu chuẩn thiết kế, tải trọng tác dụng, thông số hình học và đặc tính vật liệu. Bằng cách áp dụng đúng các công thức tính mô men uốn, lực cắt và kiểm tra độ võng, đồng thời tuân thủ tiêu chuẩn trong nước và quốc tế, bạn có thể đảm bảo sàn Deck đạt độ an toàn, độ bền và hiệu quả kinh tế cao nhất.
