Hướng dẫn cách kiểm tra Thyristor công suất lớn đơn giản và hiệu quả

Việc phân biệt Thyristor còn tốt hay đã hỏng không đơn giản như kiểm tra diode hay Transistor thông thường, nhất là khi linh kiện có kích thước lớn và không thể đo bằng cách thông thường. Bài viết này của Nam Vượng sẽ hướng dẫn chi tiết cách kiểm tra Thyristor công suất lớn bằng đồng hồ số và mạch test đơn giản. Từ đó giúp bạn nhanh chóng xác định tình trạng linh kiện mà không cần đến thiết bị chuyên dụng đắt tiền.

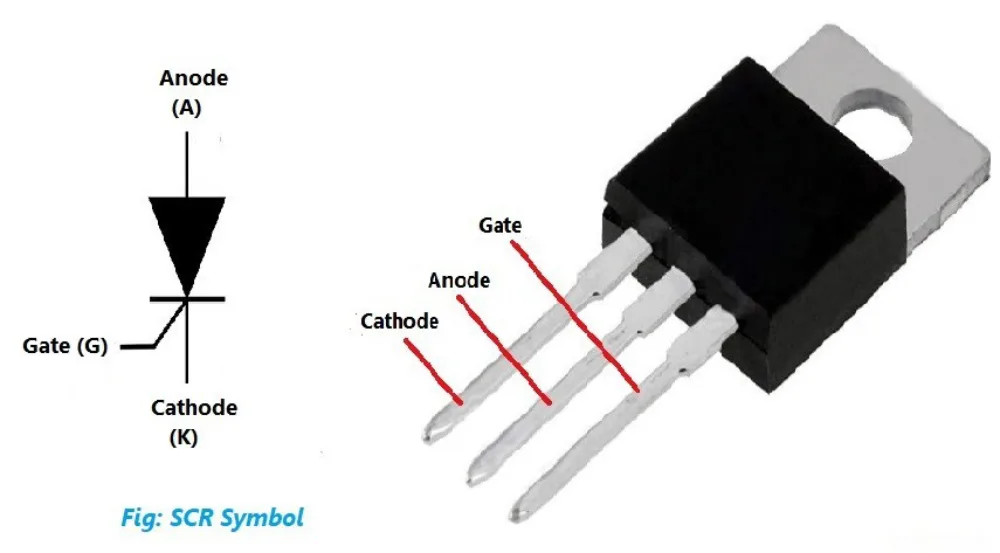

Thyristor là gì?

Thyristor hay còn gọi đầy đủ là Silicon Controlled Rectifier (SCR). Đây là một loại linh kiện bán dẫn thuộc nhóm linh kiện điều khiển công suất. Nó hoạt động như một công tắc điện tử một chiều, có khả năng đóng – ngắt dòng điện lớn chỉ bằng một tín hiệu kích nhỏ tại chân điều khiển (Gate).

Thyristor có 3 cực chính: Anode (A), Cathode (K) và Gate (G). Khi điện áp dương được đặt vào giữa cực Anode và Cathode, Thyristor sẽ vẫn ở trạng thái khóa cho đến khi có một dòng điện kích nhỏ (IG) tác động vào chân Gate. Sau khi được kích hoạt, Thyristor sẽ dẫn điện liên tục từ A sang K ngay cả khi xung kích ở Gate không còn nữa, cho đến khi dòng điện chính giảm xuống dưới ngưỡng giữ.

SCR thường được sử dụng trong các thiết bị yêu cầu điều khiển dòng điện lớn như: máy hàn công suất lớn, bộ chỉnh lưu, biến tần, UPS, mạch điều khiển động cơ,… Trong máy hàn, SCR giúp điều chỉnh dòng điện ra một cách chính xác và ổn định, đồng thời chịu được nhiệt độ và điện áp cao trong quá trình vận hành liên tục.

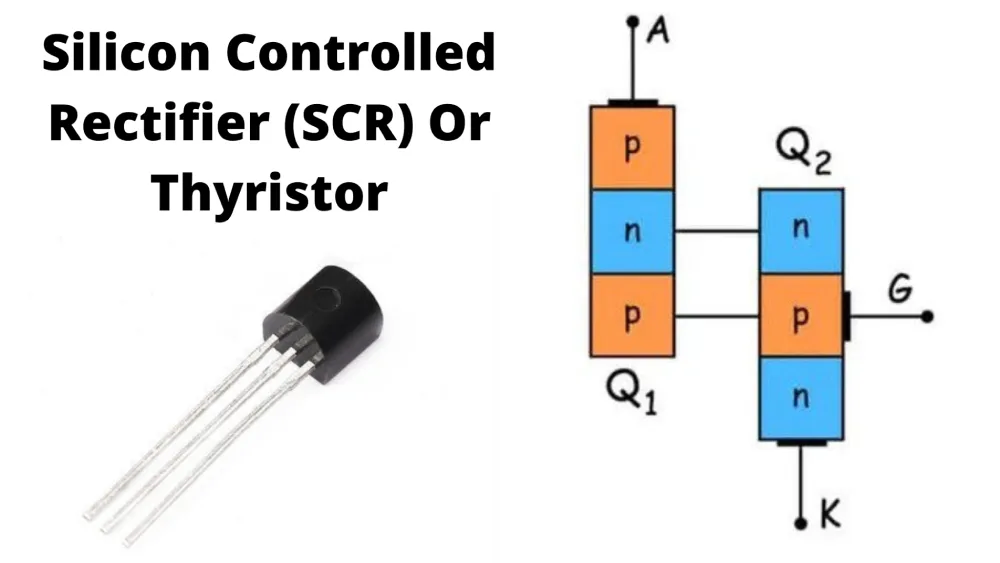

Các thông số cơ bản của Thyristor (SCR)

Trước khi tiến hành cách kiểm tra Thyristor công suất lớn, bạn cần nắm rõ các thông số kỹ thuật đặc trưng của Thyristor để xác định tình trạng linh kiện còn hoạt động tốt hay đã suy giảm:

Dòng điện thuận cực đại (IAmax):

Đây là dòng điện lớn nhất mà Thyristor có thể dẫn trong điều kiện hoạt động bình thường. Nếu dòng điện vượt quá giá trị này, Thyristor có thể bị phá hủy do quá nhiệt, làm ảnh hưởng trực tiếp đến hiệu suất của máy hàn.

Điện áp ngược cực đại (VRRM):

Là điện áp ngược lớn nhất mà Thyristor có thể chịu được giữa hai cực Anode và Cathode. Giá trị này thường nằm trong khoảng 100V đến 1000V tùy theo loại. Nếu điện áp ngược vượt ngưỡng sẽ gây đánh thủng lớp cách điện, làm hỏng linh kiện.

Dòng điện kích cực tiểu (IGmin):

Là dòng điện nhỏ nhất cần thiết đưa vào chân Gate để kích hoạt Thyristor dẫn điện khi có điện áp thuận. IGmin thường dao động từ 1 mA đến vài chục mA, tỷ lệ thuận với công suất linh kiện. Với Thyristor công suất lớn trong máy hàn, IGmin có thể cao hơn đáng kể so với loại dùng cho mạch điều khiển thông thường.

Thời gian mở (Turn-on time):

Là thời gian cần thiết để Thyristor chuyển từ trạng thái tắt sang dẫn sau khi nhận xung kích. Thời gian này thường rất ngắn, chỉ vài micro giây.

Thời gian tắt (Turn-off time): Là khoảng thời gian tối thiểu cần thiết để Thyristor trở về trạng thái ngắt sau khi dòng điện rơi về 0. Nếu thời gian này không đủ, Thyristor có thể bật lại một cách không mong muốn, gây ảnh hưởng nghiêm trọng đến hoạt động ổn định của máy hàn.

Cách kiểm tra Thyristor công suất lớn

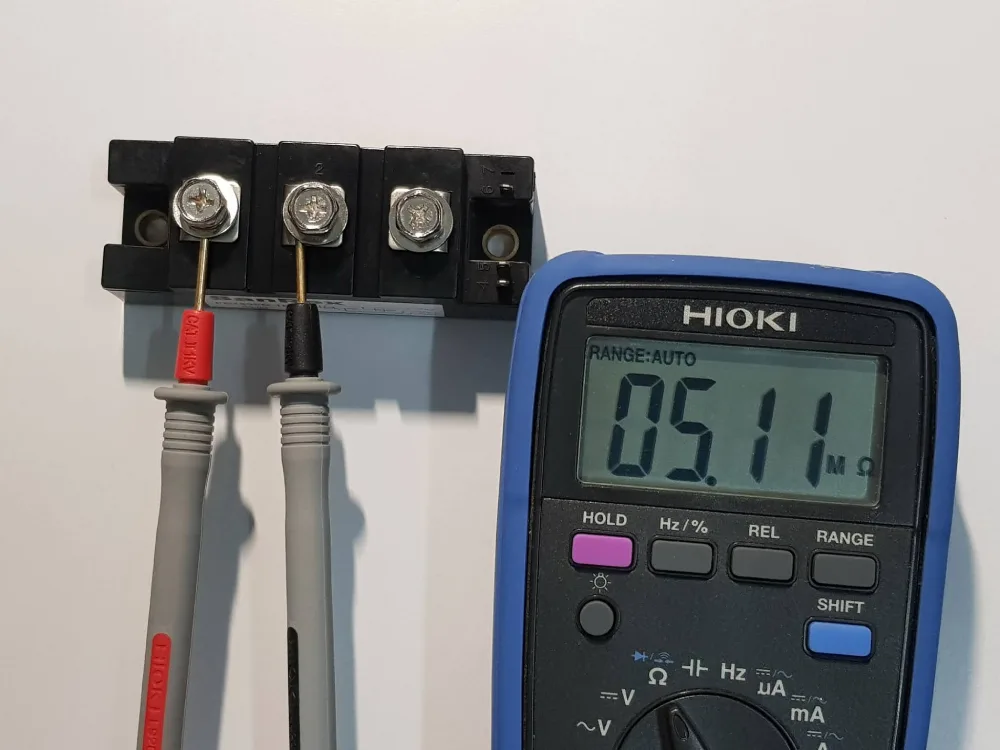

Sử dụng đồng hồ vạn năng

Cách kiểm tra Thyristor công suất lớn bằng đồng hồ vạn năng là phương pháp đơn giản, dễ thực hiện tại xưởng. Dưới đây là các bước kiểm tra cơ bản với đồng hồ kim (loại có thang đo x1Ω):

• Bước 1: Vặn núm chỉnh của đồng hồ vạn năng về thang đo x1Ω để đo điện trở.
• Bước 2: Đặt đầu đo màu đen vào chân Anode (A), và đầu đo màu đỏ vào chân Cathode (K) của Thyristor.
• Bước 3: Quan sát kim đồng hồ. Ban đầu, kim không di chuyển, cho thấy Thyristor chưa dẫn điện.
• Bước 4: Dùng tua vít hoặc đoạn dây dẫn để chập chân Anode (A) với chân Gate (G) trong một khoảnh khắc. Hành động này giống như kích dòng cho Thyristor.
• Bước 5: Quan sát lại đồng hồ. Nếu kim đồng hồ bắt đầu lên (chỉ điện trở thấp) và duy trì trạng thái đó kể cả khi bạn đã gỡ tua vít ra, điều đó cho thấy Thyristor đang hoạt động tốt. Ngược lại, nếu kim đồng hồ vẫn không di chuyển hoặc chỉ nhích nhẹ rồi trở lại, thì rất có thể Thyristor đã bị hỏng hoặc bị rò điện.

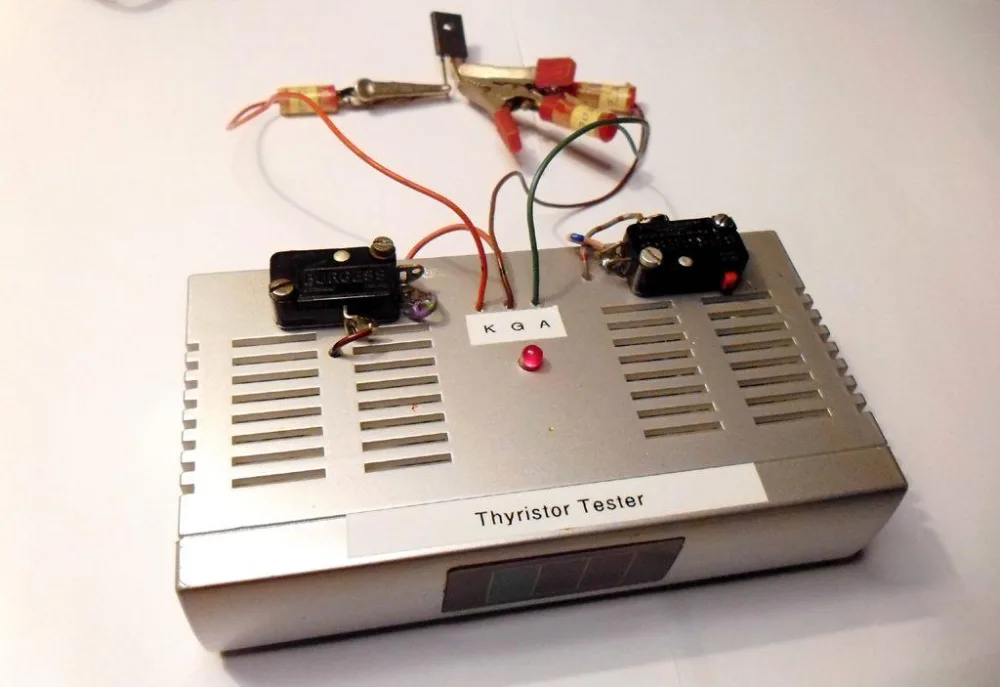

Phương pháp kiểm tra Thyristor công suất lớn bằng mạch test đơn giản

Khi không thể thực hiện cách kiểm tra Thyristor công suất lớn bằng đồng hồ số, bạn có thể sử dụng một mạch test đơn giản để đánh giá hoạt động của linh kiện này. Đây là phương pháp đáng tin cậy, thường được áp dụng trong thực tế sửa chữa thiết bị điện công suất như máy hàn.

Cách kiểm tra Thyristor công suất lớn bằng mạch test đơn giản như sau:

Bước 1: Chuẩn bị nguồn điện một chiều (khoảng 12V), một bóng đèn sợi đốt nhỏ 12V làm tải, một điện trở (470Ω–1kΩ) và một công tắc nhấn.

Bước 2: Kết nối mạch như sau:

• Dây dương nguồn → bóng đèn → cực A (Anode) của Thyristor.
• Cực K (Cathode) nối về cực âm nguồn.
• Cực G (Gate) nối qua điện trở đến công tắc nhấn, đầu còn lại của công tắc nối với cực dương nguồn.

Bước 3: Bật nguồn, bóng đèn sẽ không sáng nếu Thyristor chưa dẫn.

Bước 4: Nhấn công tắc để cấp xung vào chân G. Nếu Thyristor hoạt động tốt, nó sẽ dẫn dòng và bóng đèn sáng lên.

Bước 5: Ngắt nguồn, sau đó cấp lại để thử lại. Nếu bóng đèn không sáng cho đến khi nhấn công tắc, Thyristor có thể hoạt động bình thường. Nếu bóng sáng ngay khi cấp nguồn hoặc không sáng dù đã nhấn công tắc, Thyristor có thể đã hỏng (dẫn liên tục hoặc mất khả năng dẫn).

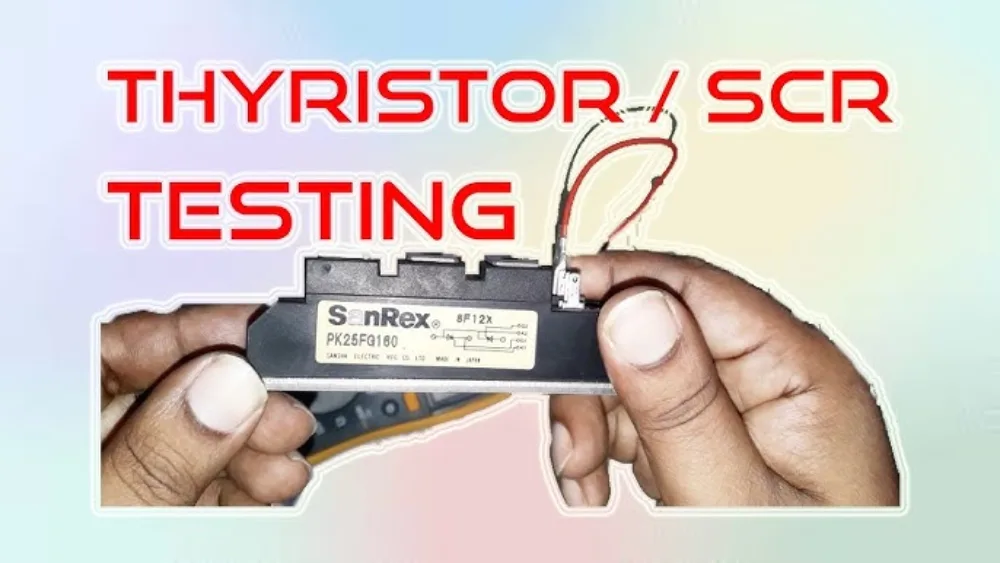

Lưu ý khi kiểm tra Thyristor công suất lớn

Việc kiểm tra Thyristor công suất lớn, đặc biệt trong các thiết bị như máy hàn đòi hỏi sự cẩn trọng cao để đảm bảo an toàn và độ chính xác. Dưới đây là một số điểm bạn cần lưu ý khi kiểm tra Thyristor công suất lớn:

• Ngắt hoàn toàn nguồn điện trước khi kiểm tra: Điều này cực kỳ quan trọng để tránh rủi ro điện giật hoặc làm hỏng thiết bị.
• Xả tụ trước khi đo: Trong các mạch máy hàn, tụ điện có thể giữ điện áp rất cao ngay cả sau khi đã tắt nguồn. Điều này có thể gây nguy hiểm nếu không xả đúng cách.
• Sử dụng đồng hồ đo có thang đo phù hợp: Khi đo các linh kiện công suất lớn như Thyristor, hãy đảm bảo đồng hồ số được đặt ở chế độ diode hoặc đo điện trở thấp.
• Không kiểm tra khi thiết bị đang hoạt động: Với máy hàn, việc kiểm tra khi đang cấp nguồn có thể khiến kết quả đo sai lệch và làm hư hỏng linh kiện khác trong mạch.
• Tham khảo sơ đồ mạch trước khi kiểm tra: Điều này giúp xác định đúng chân cực A, K, G và mối liên hệ với các linh kiện khác.
• Thyristor bị hỏng có thể gây ra hiện tượng hàn yếu hoặc chập nguồn: Nếu máy hàn hoạt động không ổn định, kiểm tra Thyristor là một trong những bước đầu tiên để khoanh vùng lỗi.
• Nên kiểm tra cả khi còn trên mạch và sau khi tháo rời: Vì trong nhiều trường hợp, linh kiện bị ảnh hưởng bởi các phần tử khác trên bo mạch.

Hiểu rõ cách kiểm tra Thyristor công suất lớn không chỉ giúp phát hiện kịp thời linh kiện hỏng hóc mà còn tăng tuổi thọ cho máy hàn và đảm bảo an toàn trong quá trình sử dụng. Đối với những người làm việc thường xuyên với thiết bị công suất lớn như máy hàn hồ quang, việc thành thạo thao tác kiểm tra Thyristor là kỹ năng không thể thiếu.
