Hướng dẫn cách chỉnh tiêu cự máy cắt laser chuẩn kỹ thuật, dễ thực hiện

Trong gia công kim loại bằng công nghệ laser, chất lượng cắt không chỉ phụ thuộc vào nguồn laser hay tốc độ cắt, mà còn chịu ảnh hưởng lớn từ việc điều chỉnh tiêu cự. Nếu tiêu cự không được căn chỉnh chính xác, đường cắt có thể bị cháy cạnh, không xuyên phôi hoặc tạo ra bề mặt thô ráp. Vậy chỉnh tiêu cự như thế nào để chuẩn nhất? Hãy cùng Nam Vượng khám phá cách chỉnh tiêu cự máy cắt laser trong bài viết bên dưới đây.

Tiêu cự máy cắt laser là gì?

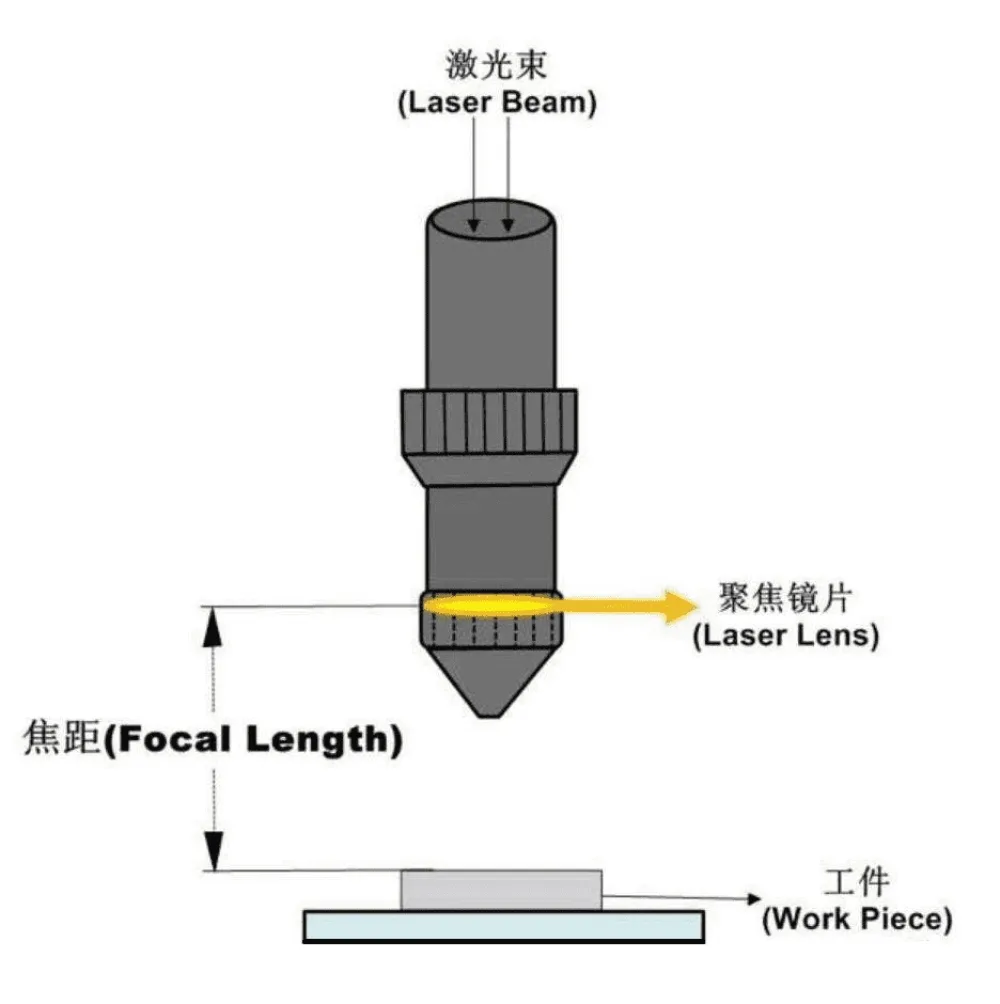

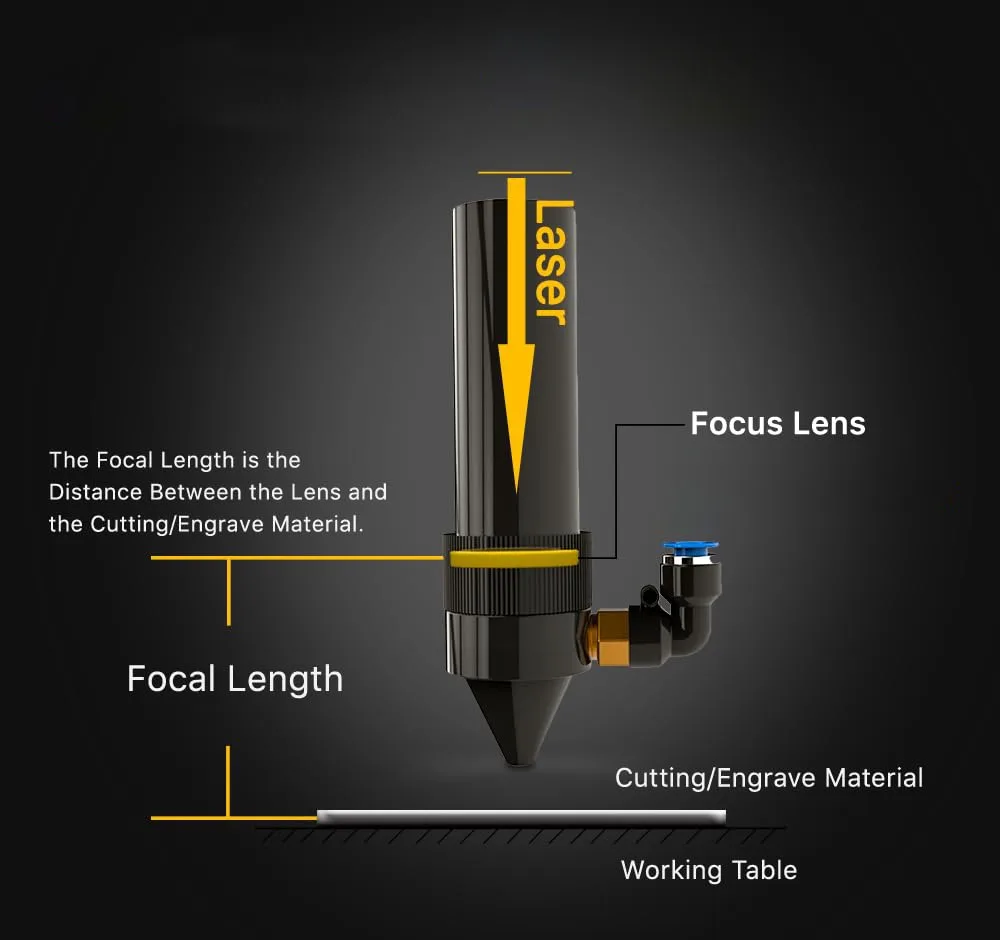

Tiêu cự (focal length) trong máy cắt laser là khoảng cách từ thấu kính hội tụ của đầu cắt đến điểm hội tụ của chùm tia laser. Đây là vị trí mà năng lượng tia laser tập trung cao nhất, cho phép đốt cháy hoặc làm tan chảy vật liệu một cách hiệu quả.

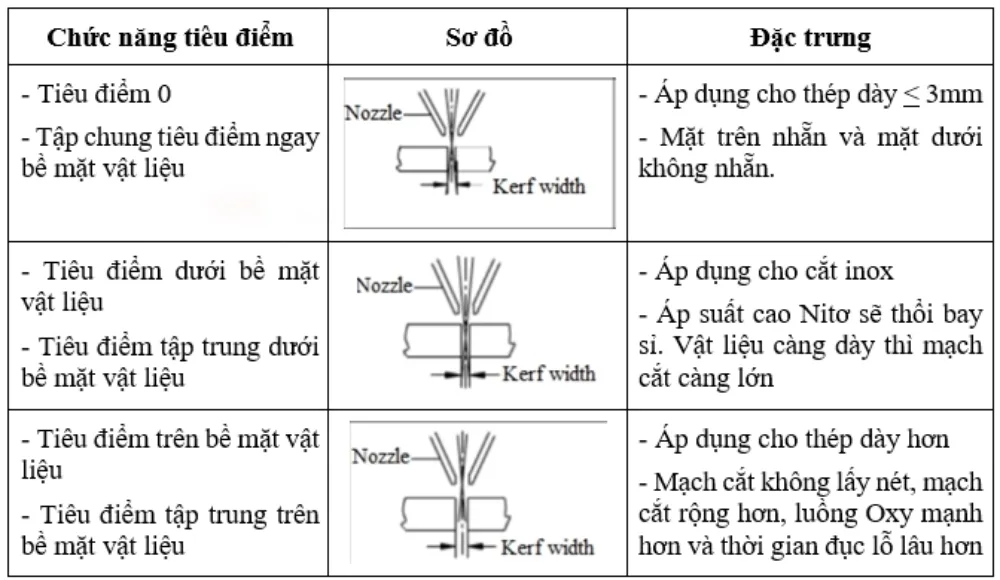

Tùy thuộc vào vật liệu, độ dày và loại đầu cắt sử dụng, tiêu cự cần được điều chỉnh để phù hợp nhằm tạo ra vết cắt sắc nét, ít bavia và giảm thiểu cháy cạnh.

Khi nào cần chỉnh tiêu cự máy cắt laser?

Không phải lúc nào máy cắt laser cũng có thể duy trì tiêu cự chuẩn trong suốt quá trình vận hành. Việc nhận diện đúng thời điểm chỉnh tiêu cự sẽ giúp duy trì hiệu quả sản xuất và giảm chi phí vật tư.

Dưới đây là một số trường hợp phổ biến cần tiến hành điều chỉnh tiêu cự:

• Khi thay đổi độ dày vật liệu hoặc chuyển sang loại vật liệu khác.
• Sau khi vệ sinh hoặc thay đầu cắt laser.
• Khi máy xuất hiện lỗi cắt như tia yếu, đường cắt xấu, không cắt xuyên.
• Khi đầu cắt bị va đập hoặc lệch cơ khí sau quá trình làm việc dài hạn.

Cách chỉnh tiêu cự máy cắt laser

Việc chỉnh tiêu cự đúng cách giúp máy laser phát huy tối đa công suất, tạo ra đường cắt sắc nét, chính xác và hạn chế tối đa lỗi trong quá trình gia công. Dưới đây là hai cách chỉnh tiêu cự máy cắt laser mà bạn có thể tham khảo.

Chỉnh tiêu cự tự động (Auto Focus)

Cách chỉnh tiêu cự máy cắt laser tự động là phương pháp nhanh chóng, chính xác nhất hiện nay. Phương pháp này đặc biệt hiệu quả khi cắt các vật liệu có bề mặt không phẳng hoặc khi thay đổi độ dày liên tục. Nhiều dòng máy cắt laser hiện đại hiện nay đã tích hợp cảm biến thông minh, cho phép đo khoảng cách giữa đầu cắt và bề mặt vật liệu, từ đó tự động điều chỉnh vị trí thấu kính để đạt tiêu điểm tối ưu.

Để thực hiện chỉnh tự động, bạn có thể thao tác như sau:

• Truy cập giao diện điều khiển và chọn lệnh “Focus Test” để bắt đầu quy trình kiểm tra tiêu điểm.
• Trong quá trình test, bạn có thể điều chỉnh chiều cao của đầu cắt theo từng bước nhỏ để xác định vị trí lấy nét tốt nhất.
• Kết quả tối ưu thường nằm ở vị trí tiêu cự 0. Đây là điểm hội tụ mạnh nhất của tia laser.
• Nên sử dụng tấm vật liệu mỏng khoảng 1mm để kiểm tra, vì hiệu ứng lấy nét sẽ dễ quan sát và rõ ràng hơn.

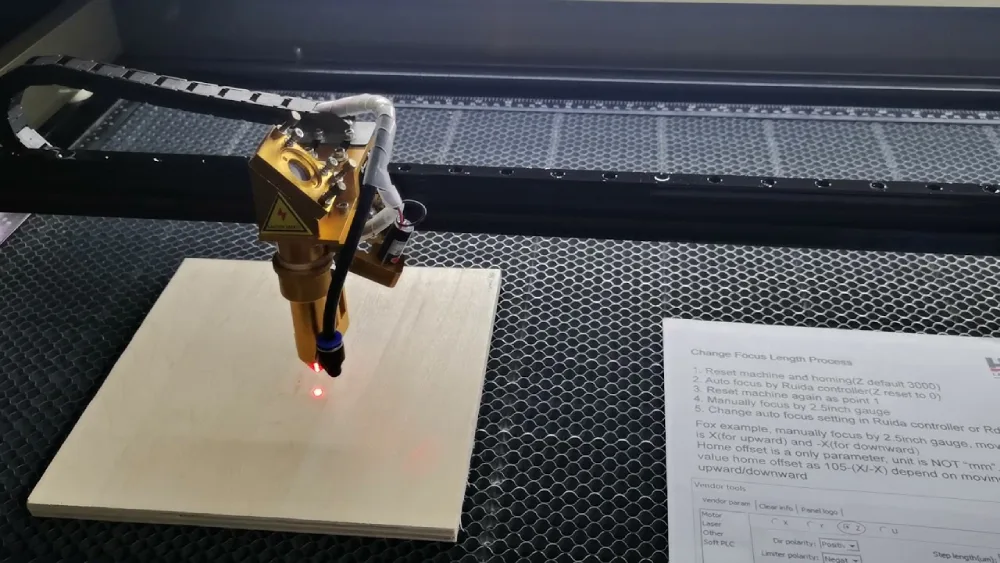

Chỉnh tiêu cự thủ công (Manual Focus)

Với các máy không được trang bị tính năng tự động lấy nét, người dùng cần chỉnh tiêu cự bằng tay. Một số dòng máy đi kèm với dụng cụ đo tiêu cự chuyên dụng có chiều cao cố định. Cách chỉnh tiêu cự máy cắt laser thủ công thực hiện như sau:

• Đặt dụng cụ đo giữa đầu cắt và bề mặt vật liệu.

• Điều chỉnh trục Z (hoặc nâng/hạ đầu cắt) sao cho đầu cắt vừa chạm vào dụng cụ.
• Khoảng cách này sẽ tương ứng với tiêu điểm chuẩn mà máy cần.

Các cách chỉnh khác

Ngoài việc sử dụng dụng cụ đo tiêu cự, người vận hành cũng có thể áp dụng một số phương pháp thử nghiệm thực tế để xác định tiêu điểm một cách trực quan và chính xác. Hai cách phổ biến và dễ thực hiện nhất là phương pháp Ramp Test và phương pháp Dot Test. Cụ thể:

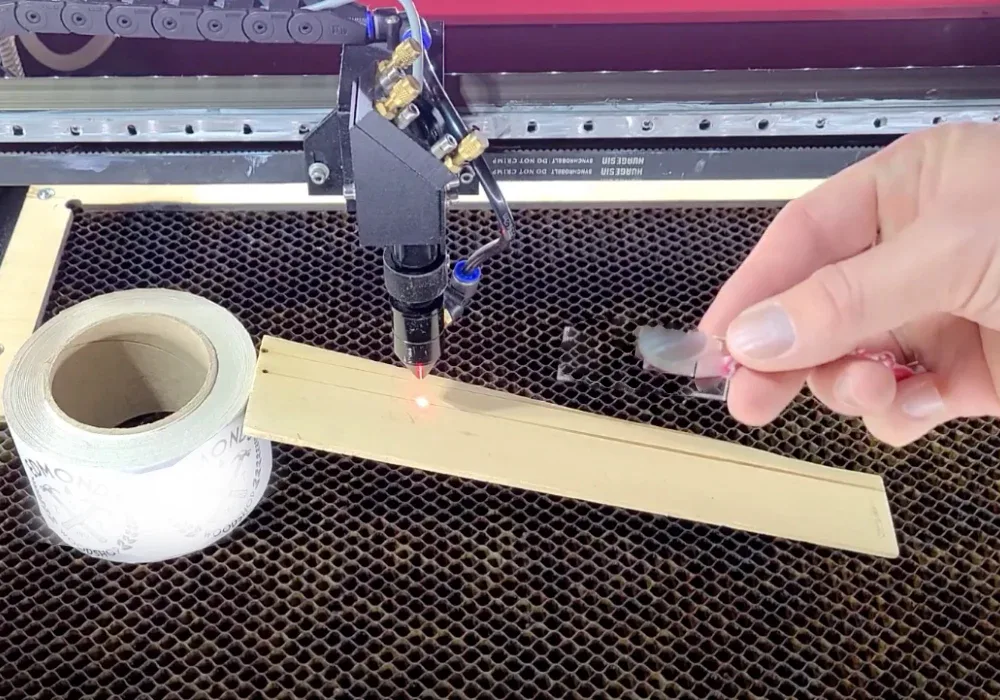

Phương pháp Ramp Test (Thử trên bề mặt nghiêng)

Đây là cách thử tiêu cự đơn giản nhưng hiệu quả, tận dụng đặc điểm nghiêng của vật liệu để xác định vị trí lấy nét tối ưu thông qua đường cắt thực tế:

• Đặt một tấm vật liệu nghiêng nhẹ so với mặt bàn.
• Cắt một đường thẳng dọc theo độ nghiêng này.
• Quan sát đường cắt để tìm điểm có vết cắt hẹp nhất, gọn nhất. Đó chính là vị trí tiêu cự tối ưu.
• Đây là cách thử đơn giản, cho kết quả trực quan và dễ thực hiện.

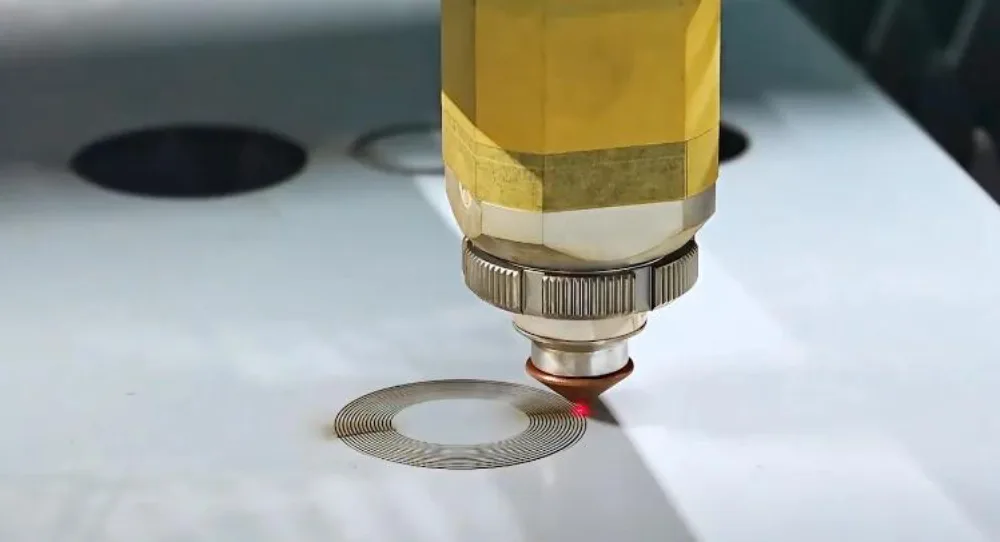

Phương pháp Dot Test (Thử đốt điểm)

Phương pháp này giúp xác định tiêu điểm chính xác bằng cách thực hiện các vết đốt laser tại nhiều khoảng cách khác nhau, từ đó tìm ra điểm hội tụ mạnh nhất của tia:

• Đặt một tấm vật liệu thử phẳng trên bàn máy.
• Tiến hành bắn laser tại nhiều mức tiêu cự khác nhau, mỗi lần điều chỉnh một khoảng cách nhỏ.
• Quan sát các vết đốt và xác định vết nào nhỏ nhất và có màu đậm nhất. Đó chính là tiêu điểm hội tụ mạnh nhất.

Những lưu ý quan trọng khi chỉnh tiêu cự máy cắt laser

Điều chỉnh tiêu cự là một bước kỹ thuật quan trọng, đòi hỏi sự cẩn trọng để đảm bảo độ chính xác và an toàn trong quá trình vận hành máy. Dưới đây là những lưu ý mà người dùng cần đặc biệt quan tâm:

Chỉ tiến hành chỉnh tiêu cự khi máy đang ở trạng thái an toàn

Trước khi bắt đầu điều chỉnh, cần đảm bảo rằng máy cắt laser đã dừng hoàn toàn hoạt động, đầu cắt nguội và hệ thống điện được cách ly nếu cần. Việc thao tác khi đầu cắt còn nóng không chỉ nguy hiểm mà còn dễ làm sai lệch tiêu điểm do giãn nở nhiệt.

Đảm bảo bề mặt vật liệu bằng phẳng và sạch sẽ

Tiêu cự được tính toán dựa trên khoảng cách từ đầu cắt đến bề mặt vật liệu. Do đó, nếu vật liệu bị cong vênh, gồ ghề hoặc có tạp chất (bụi, dầu mỡ, rỉ sét), cảm biến sẽ đo sai và dẫn đến tiêu cự không chính xác. Trước khi căn chỉnh, hãy vệ sinh sạch sẽ bề mặt và kiểm tra độ phẳng.

Không để đầu cắt va chạm vào vật liệu trong quá trình căn chỉnh

Khi điều chỉnh tiêu cự bằng tay, một sai lầm phổ biến là hạ đầu cắt quá sâu khiến đầu chạm vào vật liệu. Điều này có thể gây hư hỏng đầu cắt, xước thấu kính hoặc làm lệch trục. Hãy thực hiện thao tác từ từ, từng bước nhỏ, và sử dụng giấy mỏng hoặc thanh đo tiêu cự nếu có để kiểm soát khoảng cách an toàn.

Luôn kiểm tra lại tâm tia laser sau khi chỉnh tiêu cự

Sau khi đã hoàn tất việc chỉnh tiêu cự, người vận hành nên kiểm tra lại vị trí tâm tia laser để đảm bảo tia hội tụ đúng điểm cần thiết. Nếu tâm tia lệch, dù tiêu cự chuẩn thì đường cắt vẫn có thể bị méo, không đồng đều hoặc bị lệch so với bản vẽ.

Không điều chỉnh tiêu cự khi có nhiễu rung từ bàn cắt hoặc hệ thống làm mát

Các rung động nhỏ trong lúc chỉnh cũng có thể ảnh hưởng đến độ chính xác. Hãy đảm bảo bàn cắt ổn định, hệ thống làm mát hoạt động bình thường, không có luồng khí mạnh hoặc va chạm khi thao tác.

Theo dõi chất lượng cắt sau mỗi lần điều chỉnh

Sau khi chỉnh tiêu cự, nên thực hiện một vài vết cắt thử trên mẫu để đánh giá lại chất lượng: đường cắt có sắc không, mép cắt có bị cháy hoặc gợn sóng không. Nếu chưa đạt, cần tiếp tục điều chỉnh nhẹ nhàng đến khi tối ưu.

Định kỳ kiểm tra lại đầu cắt và thấu kính

Ngay cả khi đã chỉnh tiêu cự đúng, nếu thấu kính bị mờ, bụi bẩn hoặc xuống cấp, tia hội tụ vẫn không đạt hiệu quả mong muốn. Vì vậy, cần vệ sinh và kiểm tra định kỳ để đảm bảo hệ thống lấy nét hoạt động chính xác lâu dài.

Cách kiểm tra sau khi chỉnh tiêu cự

Sau khi hoàn tất cách chỉnh tiêu cự máy cắt laser, việc kiểm tra lại là bước không thể thiếu để đảm bảo tiêu điểm đã được đặt đúng vị trí và máy hoạt động với hiệu suất tối ưu. Dưới đây là một số cách kiểm tra phổ biến:

Thực hiện cắt thử trên mẫu vật liệu

Cắt một đoạn ngắn trên chính loại vật liệu sẽ sử dụng trong sản xuất. Quan sát đường cắt để đánh giá chất lượng:

• Đường cắt phải sắc nét, gọn gàng, mép không cháy, không bavia.
• Không có hiện tượng tia không xuyên hoặc cháy lem, đặc biệt ở các góc cong hoặc lỗ nhỏ.
• Vết cắt nhìn từ mặt dưới không bị gợn sóng hoặc sần sùi.

So sánh với mẫu cắt chuẩn (nếu có)

Nếu doanh nghiệp có mẫu cắt chuẩn (đã được căn tiêu cự tối ưu), hãy đặt hai sản phẩm cạnh nhau và so sánh. Mọi sai lệch về độ rộng, độ sâu, độ sắc cạnh cần được điều chỉnh lại ngay.

Kiểm tra độ hội tụ bằng thiết bị hỗ trợ

Với các máy hiện đại, bạn có thể sử dụng camera nội soi hoặc kính phóng đại để quan sát điểm hội tụ của tia laser sau thấu kính. Khi điểm hội tụ nhỏ và rõ nét, đó là dấu hiệu tiêu cự đã đúng.

Đánh giá tốc độ và công suất tiêu thụ

Một hệ thống chỉnh tiêu cự chuẩn thường cho phép cắt ở tốc độ cao hơn mà vẫn đảm bảo đường cắt sạch, đồng thời giảm tiêu hao năng lượng, giảm sinh nhiệt, bảo vệ đầu cắt tốt hơn.

Một số lỗi thường gặp và cách khắc phục

Trong quá trình chỉnh tiêu cự máy cắt laser, người vận hành có thể gặp các lỗi phổ biến như:

Tiêu cự quá gần:

• Nguyên nhân: Tia laser không hội tụ đúng điểm, dẫn đến không cắt xuyên hoặc cạnh bị cháy, lem.
• Cách khắc phục: Tăng nhẹ khoảng cách tiêu cự, kiểm tra lại độ nét đường cắt.

Tiêu cự quá xa:

• Nguyên nhân: Năng lượng tia bị tỏa rộng, làm đường cắt thiếu chính xác, tạo ba via lớn.
• Cách khắc phục: Hạ đầu cắt xuống dần, cắt thử để xác định điểm tiêu cự chuẩn.

Cảm biến đầu cắt sai lệch:

• Nguyên nhân: Tia không lấy được tiêu điểm chính xác do cảm biến bám bụi hoặc lỗi kỹ thuật.
• Cách khắc phục: Vệ sinh cảm biến, reset lại đầu lấy nét, cập nhật phần mềm nếu cần.

Việc nắm vững cách chỉnh tiêu cự máy cắt laser không chỉ giúp cải thiện chất lượng đường cắt mà còn kéo dài tuổi thọ thiết bị và tối ưu hiệu suất sản xuất. Dù sử dụng phương pháp tự động hay thủ công, mỗi thao tác căn chỉnh đều đòi hỏi sự tỉ mỉ và chính xác. Hy vọng với những hướng dẫn chi tiết trong bài viết của Nam Vượng, bạn có thể dễ dàng điều chỉnh tiêu cự phù hợp cho từng loại vật liệu và đảm bảo quá trình cắt laser luôn đạt kết quả tối ưu.
