Tổng hợp các loại liên kết hàn cơ bản và phổ biến hiện nay

Liên kết hàn đóng vai trò then chốt trong việc kết nối các chi tiết kim loại lại thành một khối liền mạch, đảm bảo độ bền cơ khí, chịu lực và an toàn cho công trình. Việc lựa chọn đúng loại liên kết hàn phù hợp không chỉ ảnh hưởng đến chất lượng mối hàn mà còn quyết định chi phí thi công, khả năng chịu tải và độ bền lâu dài. Trong bài viết này của Nam Vượng, chúng ta sẽ tìm hiểu các loại liên kết hàn cơ bản và phổ biến hiện nay.

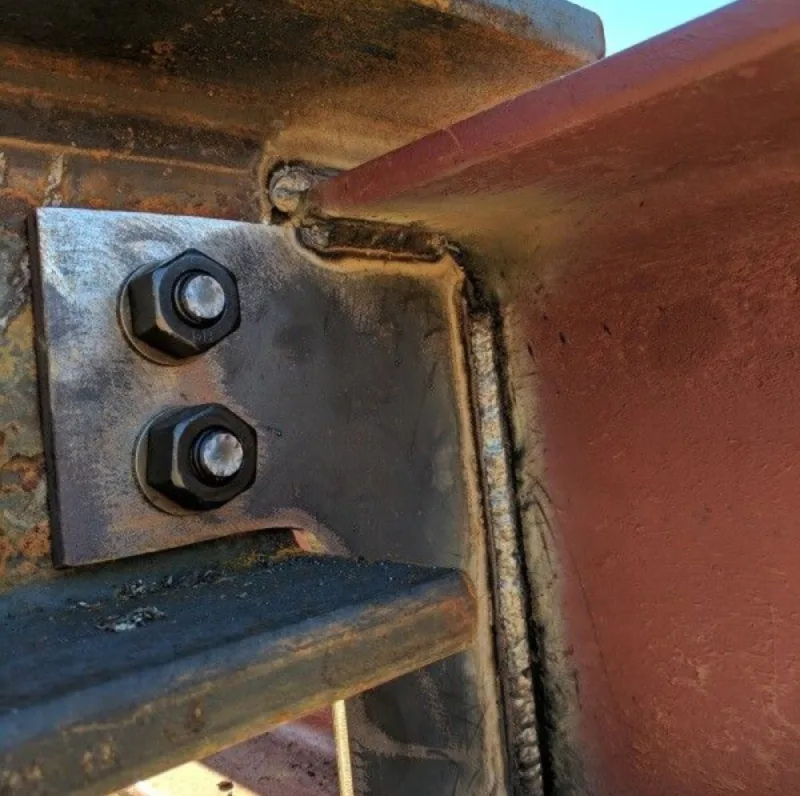

Liên kết hàn là gì?

Liên kết hàn (weld joint) là cách bố trí vị trí tiếp xúc giữa hai hoặc nhiều chi tiết kim loại để thực hiện quá trình hàn. Khi hai chi tiết được đặt gần nhau hoặc chồng lên nhau theo một cấu hình nhất định, vùng tiếp xúc đó gọi là liên kết. Lúc này, mối hàn sẽ tạo ra kim loại hàn để nối chúng thành một khối thống nhất.

Liên kết hàn không chỉ là đường hàn mà còn bao gồm vùng ảnh hưởng nhiệt ở hai cạnh mép hàn, nơi kim loại bị biến tính do nhiệt tác động. Việc lựa chọn cấu hình liên kết phù hợp rất quan trọng để đảm bảo mối hàn đạt độ bền, ngấu, độ sát mép và hạn chế khuyết tật như nứt, rỗ khí.

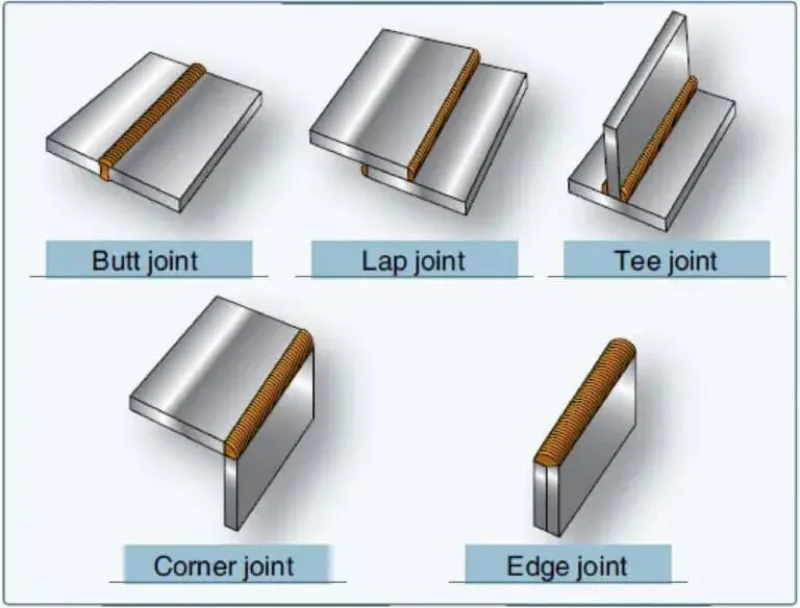

Các loại liên kết hàn cơ bản

Dưới đây là các loại liên kết hàn cơ bản thường được sử dụng trong thực tế sản xuất và chế tạo cấu kiện kim loại. Mỗi loại có cấu hình, ưu điểm, hạn chế và ứng dụng đặc thù riêng.

Liên kết giáp mép (Butt joint)

Liên kết giáp mép là một trong các loại liên kết hàn phổ biến nhất. Trong đó, hai chi tiết kim loại được đặt trên cùng một mặt phẳng và mép tiếp xúc trực tiếp hoặc có khe hở nhỏ trước khi được hàn tại đường nối. Để đảm bảo độ ngấu và độ bền cao, mép hàn thường được gia công tạo rãnh hình V, U hoặc J tùy theo độ dày vật liệu.

Ưu điểm nổi bật của liên kết này là tạo ra mối hàn liền mạch, không có vùng chồng lấp, rất thích hợp cho những chi tiết cần chịu áp lực lớn hoặc yêu cầu bề mặt nhẵn mịn. Tuy nhiên, với vật liệu dày, việc hàn giáp mép đòi hỏi nhiều lớp hàn hoặc quy trình xử lý mép phức tạp hơn, dẫn đến tăng thời gian và chi phí thi công.

Nhờ đặc tính chịu lực tốt và độ kín khít cao, loại liên kết này thường được ứng dụng trong hàn ống áp lực, chế tạo bình chịu áp, kết cấu thép nặng cũng như các tấm kim loại dày trong công nghiệp chế tạo.

Liên kết chữ T (T-joint)

Liên kết chữ T hình thành khi một chi tiết kim loại được đặt vuông góc 90° với bề mặt của chi tiết khác, tạo nên cấu trúc giống chữ “T”. Tại vùng tiếp giáp, mối hàn thường được thực hiện dưới dạng fillet (tam giác) dọc theo mép nối để đảm bảo độ bền.

Ưu điểm của loại liên kết này là thi công khá đơn giản, khả năng chịu lực tốt theo phương vuông góc và đặc biệt phù hợp cho các cấu kiện chịu tải trọng lớn. Tuy vậy, nhược điểm dễ gặp là sự tập trung ứng suất tại vùng giao nhau. Nếu mối hàn không đạt độ ngấu cần thiết, các mép hàn có thể bị nứt hoặc suy giảm độ bền.

Nhờ đặc tính cơ học ổn định, liên kết chữ T được ứng dụng rộng rãi trong chế tạo dầm, khung thép, kết cấu hỗ trợ cũng như trong các mối nối giữa ống và bản bích.

Liên kết chồng (Lap joint)

Trong liên kết chồng, hai tấm kim loại được đặt chồng lên nhau và tiến hành hàn tại phần giao nhau. Kiểu liên kết này có thể xem như một biến thể của liên kết giáp mối, nhưng thay vì ghép mép thì các tấm được gối lên nhau.

Ưu điểm nổi bật là dễ bố trí, ít yêu cầu về chuẩn bị mép hàn, đồng thời đặc biệt thích hợp cho các vật liệu mỏng. Tuy vậy, phần chồng lấp lại tiềm ẩn nguy cơ giữ nước, gây ăn mòn hoặc hình thành điểm tập trung ứng suất.

Loại mối hàn này thường được ứng dụng trong chế tạo vỏ máy, gia công tấm kim loại nhẹ cũng như các công việc sửa chữa.

Liên kết góc (Corner joint)

Liên kết góc thường được áp dụng khi hai chi tiết kim loại ghép lại để tạo thành một góc, thường ở dạng chữ “L” hoặc cấu trúc hình hộp. Tại vị trí góc nối, mối hàn có thể thực hiện dưới dạng fillet hoặc groove tùy yêu cầu kỹ thuật.

Ưu điểm nổi bật của loại liên kết này là dễ định vị, dễ kẹp giữ và rất tiện lợi trong việc chế tạo khung, hộp hay vỏ kim loại. Tuy nhiên, nếu không kiểm soát tốt quá trình chống biến dạng, góc hàn dễ bị vênh hoặc cong do tác động của nhiệt.

Liên kết góc được ứng dụng phổ biến trong chế tạo khung máy, vỏ hộp kim loại, khung cửa và nhiều kết cấu vỏ thép.

Liên kết mép (Edge joint)

Liên kết mép được sử dụng khi hai tấm kim loại được đặt cạnh nhau và tiến hành hàn dọc theo mép tiếp xúc. Đây không phải là dạng liên kết thường dùng cho các kết cấu chịu tải trọng lớn, mà chủ yếu phù hợp với tấm mỏng hoặc hàn viền trang trí.

Điểm mạnh của loại mối hàn này là cấu tạo đơn giản, yêu cầu chuẩn bị mép ít, dễ thực hiện, đặc biệt hiệu quả với kim loại mỏng. Dẫu vậy, khả năng chịu lực hạn chế, dễ gặp tình trạng rỗ khí hoặc thiếu ngấu.

Liên kết mép thường được ứng dụng trong hàn tấm mỏng, vỏ máy, ống nhỏ và gia công mép chi tiết.

Cách chọn liên kết hàn phù hợp

Việc lựa chọn dạng liên kết hàn cần cân nhắc đến đặc điểm của vật liệu, yêu cầu chịu lực và mục đích sử dụng. Dưới đây là hướng dẫn chọn các loại liên kết hàn phù hợp mà bạn có thể tham khảo:

Theo khả năng chịu lực:

• Kết cấu phải chịu tải trọng lớn: Nên chọn liên kết giáp mép để có mối hàn bền và liền mạch.
• Kết cấu chịu lực trung bình hoặc phân bố ở góc: Có thể sử dụng liên kết chữ T hoặc liên kết góc.

Theo độ dày vật liệu:

• Vật liệu mỏng: Phù hợp với liên kết chồng hoặc liên kết mép, vừa dễ thao tác vừa hạn chế nguy cơ cháy thủng.
• Vật liệu dày: Nên dùng liên kết giáp mép có chuẩn bị rãnh để đảm bảo ngấu sâu và độ bền chắc.

Theo mục đích ứng dụng:

• Kết cấu khung, vỏ máy, hộp kim loại: Sử dụng liên kết góc hoặc liên kết chữ T.
• Các chi tiết tấm mỏng, viền ngoài, trang trí: thích hợp với liên kết mép.

Theo yếu tố kinh tế và gia công:

• Trường hợp cần thao tác nhanh, ít chuẩn bị mép → Ưu tiên mối hàn góc trong liên kết chữ T hoặc góc.

• Khi yêu cầu chất lượng cao, chịu lực lớn, bề mặt đẹp → Chọn liên kết giáp mép với chuẩn bị mép kỹ lưỡng.

Mỗi loại liên kết hàn đều có đặc điểm riêng, phù hợp với từng nhu cầu và kết cấu khác nhau. Việc lựa chọn đúng loại liên kết giúp sản phẩm chắc chắn, bền lâu và tiết kiệm chi phí. Do đó, chủ đầu tư và nhà thầu cần cân nhắc kỹ yêu cầu thiết kế và điều kiện sử dụng để đạt hiệu quả hàn tốt nhất.
