Các ký hiệu trong bản vẽ cơ khí và cách đọc đúng chuẩn

Trong lĩnh vực cơ khí chế tạo, bản vẽ kỹ thuật đóng vai trò là tài liệu quan trọng giúp truyền đạt đầy đủ thông tin thiết kế đến người gia công và lắp ráp. Tuy nhiên, để đọc và hiểu chính xác bản vẽ, người kỹ thuật viên cần nắm rõ các ký hiệu trong bản vẽ cơ khí. Những ký hiệu này thể hiện kích thước, dung sai, yêu cầu bề mặt, hướng gia công và nhiều thông số kỹ thuật khác. Khám phá ngay các ký hiệu trong bản vẽ cơ khí phổ biến ngay trong bài viết này của Nam Vượng.

Bản vẽ cơ khí là gì?

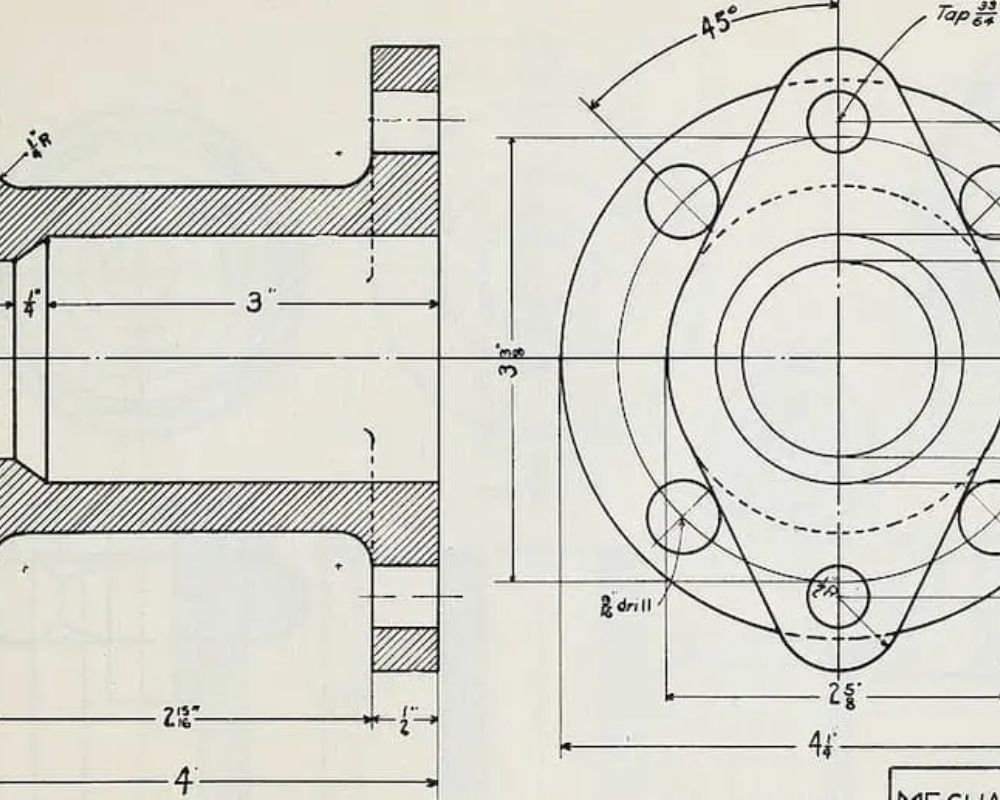

Bản vẽ cơ khí là tài liệu kỹ thuật thể hiện hình dạng, kích thước, vật liệu, dung sai và các yêu cầu kỹ thuật của một chi tiết hoặc cụm chi tiết cơ khí. Bản vẽ được xây dựng theo các tiêu chuẩn kỹ thuật như TCVN, ISO hoặc ASME nhằm đảm bảo mọi kỹ sư, kỹ thuật viên và thợ gia công đều có thể hiểu và thực hiện đúng yêu cầu thiết kế.

Trong sản xuất công nghiệp hiện đại, bản vẽ cơ khí thường được thiết kế bằng các phần mềm CAD như AutoCAD, SolidWorks hoặc Inventor. Các phần mềm này giúp thể hiện chi tiết cấu trúc sản phẩm với độ chính xác cao và hỗ trợ chuyển dữ liệu sang các hệ thống gia công CNC.

Một bản vẽ cơ khí tiêu chuẩn thường bao gồm nhiều thành phần như hình chiếu, kích thước, dung sai, vật liệu và các ghi chú kỹ thuật. Bên cạnh đó, bản vẽ còn sử dụng nhiều ký hiệu đặc biệt để biểu thị các yêu cầu kỹ thuật mà không cần mô tả bằng văn bản dài dòng. Chính vì vậy, việc hiểu đúng các ký hiệu trong bản vẽ cơ khí là yếu tố quan trọng để đảm bảo quá trình sản xuất diễn ra chính xác và hiệu quả.

Vì sao cần hiểu các ký hiệu trong bản vẽ cơ khí?

Trong quá trình thiết kế và sản xuất cơ khí, các ký hiệu kỹ thuật đóng vai trò như một “ngôn ngữ chung” giúp truyền đạt thông tin kỹ thuật giữa các bộ phận. Khi người kỹ thuật viên hiểu rõ ý nghĩa của các ký hiệu này, việc đọc và triển khai bản vẽ sẽ trở nên chính xác và hiệu quả hơn.

Việc hiểu đúng các ký hiệu trong bản vẽ cơ khí mang lại nhiều lợi ích quan trọng như:

• Giúp người gia công hiểu chính xác yêu cầu thiết kế của chi tiết cơ khí.
• Hỗ trợ quá trình gia công đạt độ chính xác cao theo dung sai cho phép.
• Giảm thiểu sai sót trong quá trình sản xuất và lắp ráp.
• Đảm bảo sản phẩm đáp ứng các tiêu chuẩn kỹ thuật và chất lượng.
• Tăng hiệu quả giao tiếp kỹ thuật giữa kỹ sư thiết kế và kỹ thuật viên gia công.

Khi người thợ cơ khí, kỹ sư hoặc kỹ thuật viên đọc đúng ký hiệu kỹ thuật trên bản vẽ, họ có thể xác định chính xác phương pháp gia công, hướng lắp ráp và các yêu cầu kỹ thuật liên quan. Điều này đặc biệt quan trọng trong các lĩnh vực đòi hỏi độ chính xác cao như chế tạo máy, khuôn mẫu hoặc công nghiệp ô tô.

Các ký hiệu trong bản vẽ cơ khí

Trong bản vẽ cơ khí, nhiều loại ký hiệu khác nhau được sử dụng để biểu thị yêu cầu kỹ thuật. Dưới đây là các ký hiệu trong bản vẽ cơ khí phổ biến mà bạn có thể tham khảo.

Ký hiệu dung sai hình học

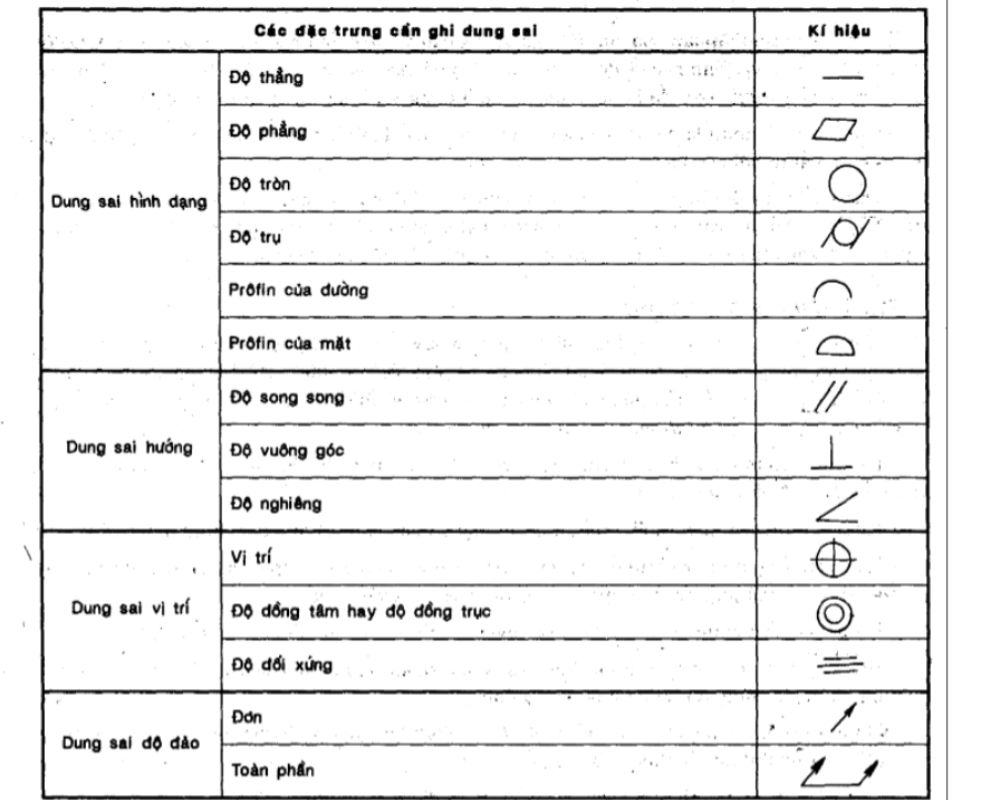

Dung sai hình học là hệ thống ký hiệu dùng để quy định mức sai lệch cho phép về hình dạng, vị trí và hướng của chi tiết cơ khí. Những dung sai này đảm bảo chi tiết sau khi gia công vẫn đáp ứng được yêu cầu lắp ghép và hoạt động của sản phẩm.

Ký hiệu hướng mấp mô

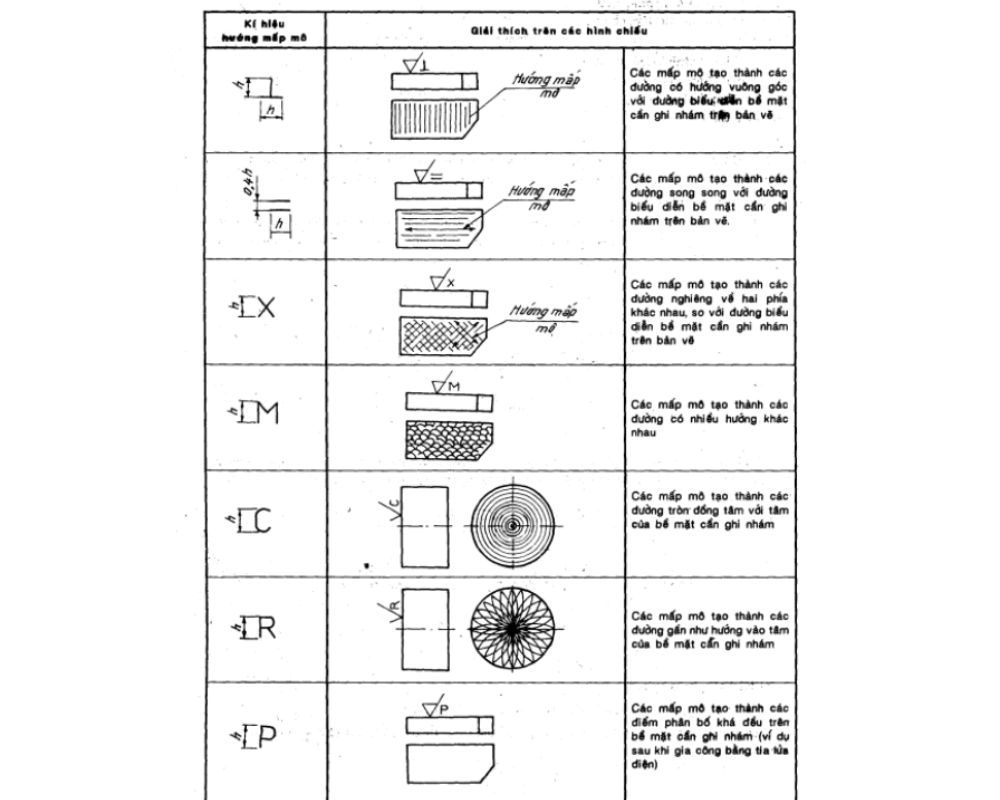

Ký hiệu hướng mấp mô được sử dụng để mô tả hướng của các vết gia công trên bề mặt chi tiết. Trong quá trình gia công cơ khí, bề mặt chi tiết thường xuất hiện các vết dao do quá trình cắt gọt tạo ra. Hướng của những vết này có thể ảnh hưởng đến khả năng ma sát, độ kín hoặc độ bền của chi tiết.

Ký hiệu của vòng bi

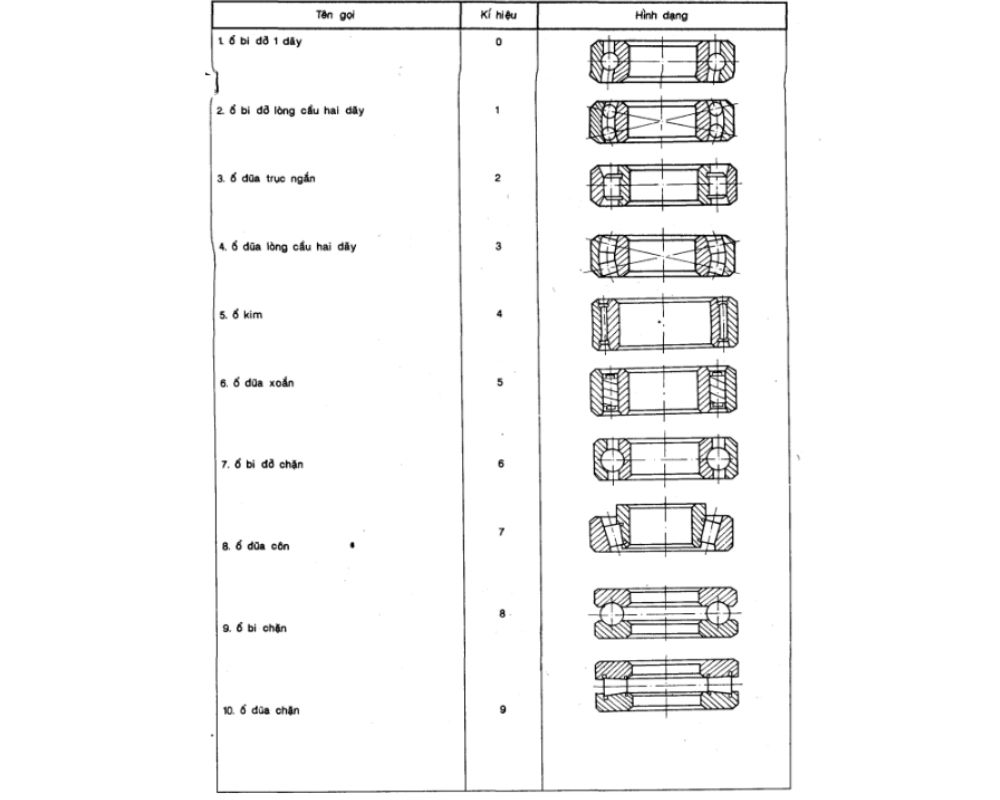

Trong bản vẽ cơ khí, vòng bi thường được biểu diễn bằng các ký hiệu hoặc mã số tiêu chuẩn. Những ký hiệu này giúp xác định loại vòng bi, kích thước, khả năng chịu tải và cấu tạo của vòng bi.

Một số ký hiệu khác trong bản vẽ cơ khí

Ngoài các ký hiệu dung sai và ký hiệu kỹ thuật chuyên biệt, bản vẽ cơ khí còn sử dụng nhiều ký hiệu phổ biến để biểu thị kích thước và yêu cầu gia công. Những ký hiệu này thường xuất hiện trong hầu hết các bản vẽ kỹ thuật.

Một số ký hiệu phổ biến trong bản vẽ cơ khí bao gồm:

• Ø – Đường kính (Diameter): Ký hiệu này dùng để chỉ đường kính của lỗ, trục hoặc chi tiết dạng tròn. Ví dụ: Ø20 nghĩa là chi tiết có đường kính 20 mm.
• R – Bán kính (Radius): Ký hiệu này dùng để chỉ bán kính của cung tròn hoặc góc bo trên chi tiết cơ khí.
• ⊥ – Vuông góc (Perpendicularity): Ký hiệu này thể hiện yêu cầu hai bề mặt hoặc hai đường thẳng phải vuông góc với nhau trong giới hạn dung sai cho phép.
• ∥ – Song song (Parallelism): Ký hiệu này quy định hai bề mặt hoặc hai đường thẳng phải song song với nhau theo dung sai thiết kế.
• ± – Dung sai kích thước (Tolerance): Ký hiệu này thể hiện sai số cho phép của kích thước. Ví dụ: 50 ± 0.05 nghĩa là kích thước có thể dao động trong khoảng 49.95 mm đến 50.05 mm.
• H7, h6 – Cấp dung sai lắp ghép: Các ký hiệu này thể hiện hệ thống dung sai lỗ và trục theo tiêu chuẩn ISO.
• M – Ren cơ khí: Ký hiệu này dùng để chỉ ren hệ mét. Ví dụ: M10 nghĩa là ren có đường kính danh nghĩa 10 mm.
• Ⓖ – Độ nhám bề mặt: Ký hiệu này thường đi kèm với giá trị Ra để biểu thị độ nhám bề mặt chi tiết sau gia công.
• Ⓗ – Độ cứng vật liệu: Ký hiệu này được sử dụng để chỉ yêu cầu độ cứng của vật liệu sau xử lý nhiệt, ví dụ HRC 50.
• → – Hướng gia công: Ký hiệu này thể hiện hướng thực hiện gia công hoặc hướng lắp ráp của chi tiết.
• ✱ – Điểm tham chiếu (Datum): Ký hiệu này xác định điểm hoặc mặt chuẩn dùng để đo lường hoặc định vị chi tiết.

Hướng dẫn cách đọc bản vẽ cơ khí đúng kỹ thuật

Để hiểu chính xác nội dung thể hiện trên bản vẽ, người kỹ thuật viên cần đọc bản vẽ theo một trình tự logic. Dưới đây là các bước cơ bản thường được áp dụng khi đọc các ký hiệu trong bản vẽ cơ khí:

Bước 1: Xác định thông tin trong khung tên của bản vẽ

Người đọc cần kiểm tra khung tên để biết các thông tin quan trọng như tên chi tiết, vật liệu chế tạo, tỷ lệ bản vẽ, đơn vị đo và tiêu chuẩn kỹ thuật áp dụng. Những thông tin này giúp định hướng cách đọc bản vẽ và hiểu đúng yêu cầu kỹ thuật của sản phẩm.

Bước 2: Phân tích các hình chiếu của chi tiết

Sau khi xác định thông tin chung, người đọc cần quan sát các hình chiếu trên bản vẽ như hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh. Các hình chiếu này giúp hình dung đầy đủ hình dạng không gian của chi tiết cơ khí.

Bước 3: Đọc kích thước và dung sai của chi tiết

Người kỹ thuật viên cần kiểm tra các kích thước được ghi trên bản vẽ, bao gồm kích thước tổng thể và kích thước chi tiết. Đồng thời, cần chú ý đến các ký hiệu dung sai như ±, H7, h6 hoặc dung sai hình học để hiểu rõ mức sai lệch cho phép trong quá trình gia công.

Bước 4: Phân tích các ký hiệu kỹ thuật đặc biệt

Trong bản vẽ cơ khí thường xuất hiện nhiều ký hiệu như ký hiệu độ nhám bề mặt, ký hiệu ren, ký hiệu dung sai hình học hoặc ký hiệu hướng gia công. Người đọc cần hiểu rõ ý nghĩa của các ký hiệu này để lựa chọn đúng phương pháp gia công và kiểm tra chất lượng sản phẩm.

Bước 5: Kiểm tra các ghi chú kỹ thuật và yêu cầu gia công

Bước cuối cùng là đọc các ghi chú kỹ thuật đi kèm bản vẽ. Những ghi chú này có thể bao gồm yêu cầu xử lý nhiệt, yêu cầu kiểm tra chất lượng, phương pháp gia công hoặc tiêu chuẩn lắp ráp. Việc kiểm tra đầy đủ các ghi chú giúp đảm bảo chi tiết được sản xuất đúng theo yêu cầu thiết kế.

Kết luận

Trên đây là những thông tin giúp giải thích chi tiết về các ký hiệu trong bản vẽ cơ khí và vai trò của chúng trong quá trình thiết kế và gia công sản phẩm. Việc hiểu rõ hệ thống ký hiệu kỹ thuật không chỉ giúp kỹ sư và thợ cơ khí đọc bản vẽ chính xác mà còn góp phần đảm bảo sản phẩm được gia công đúng yêu cầu kỹ thuật và đạt chất lượng cao.
