Biến áp máy hàn là gì? Cấu tạo, nguyên lý và ứng dụng

Trong các dòng máy hàn truyền thống, biến áp là bộ phận cốt lõi quyết định khả năng làm việc của toàn bộ thiết bị. Không ít người sử dụng máy hàn gặp tình trạng máy nặng, hao điện hoặc hồ quang kém ổn định nhưng chưa hiểu rõ nguyên nhân đến từ biến áp. Việc nắm vững bản chất, nguyên lý và cách sử dụng biến áp giúp người thợ khai thác máy hàn hiệu quả và an toàn hơn. Bài viết dưới đây sẽ phân tích một cách hệ thống về biến áp máy hàn dưới góc nhìn kỹ thuật và thực tiễn.

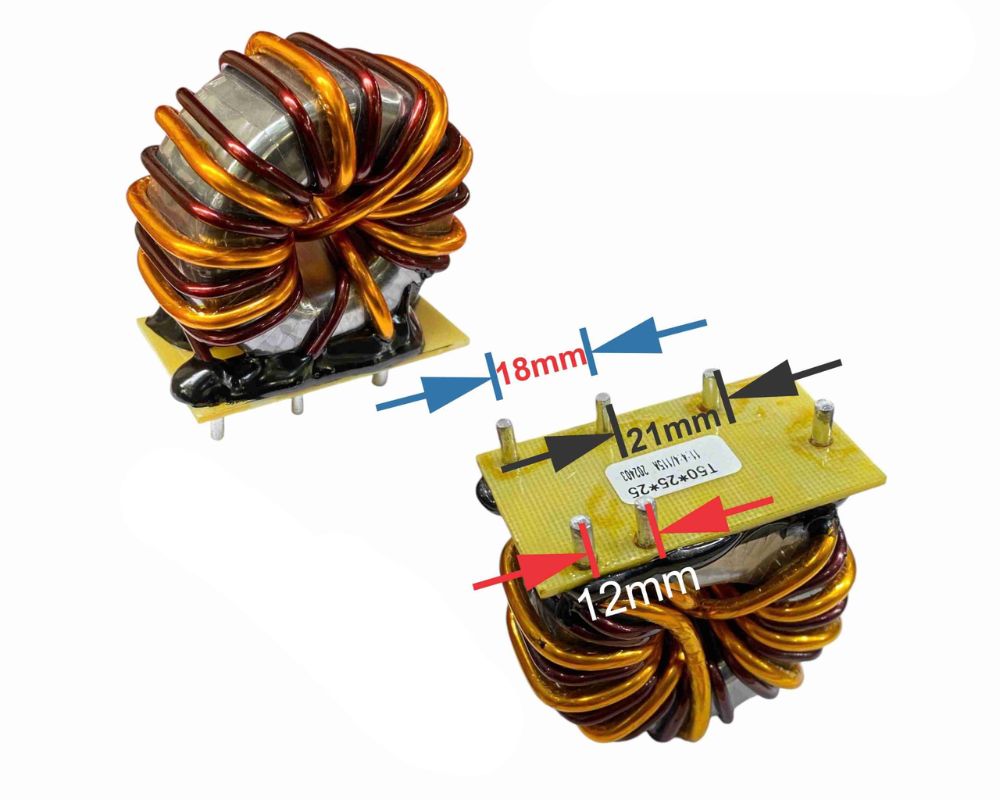

Biến áp máy hàn là gì?

Biến áp máy hàn là thiết bị điện từ dùng để biến đổi điện áp của nguồn điện lưới xuống mức điện áp thấp hơn, đồng thời tăng cường độ dòng điện để phục vụ quá trình hàn hồ quang. Trong máy hàn truyền thống, biến áp đóng vai trò trung tâm, quyết định khả năng tạo hồ quang và duy trì dòng hàn ổn định.

Về bản chất, biến áp máy hàn hoạt động dựa trên hiện tượng cảm ứng điện từ giữa các cuộn dây quấn trên lõi thép. Nhờ đặc tính này, điện áp cao từ lưới điện có thể được chuyển đổi thành điện áp hàn phù hợp mà không cần đến các linh kiện điện tử phức tạp.

Vai trò của biến áp trong máy hàn

Để hiểu vì sao biến áp là bộ phận không thể thiếu trong máy hàn truyền thống, cần xem xét vai trò của nó trong toàn bộ hệ thống điện hàn. Biến áp không chỉ là thiết bị hạ áp đơn thuần mà còn ảnh hưởng trực tiếp đến đặc tính làm việc của máy.

Biến áp máy hàn đảm nhiệm các vai trò chính sau:

• Biến đổi điện áp từ lưới điện xuống mức điện áp an toàn và phù hợp cho hàn hồ quang.
• Tăng cường độ dòng điện để tạo đủ năng lượng cho quá trình nóng chảy kim loại.
• Góp phần ổn định hồ quang, giúp mối hàn duy trì liên tục và đều đặn.
• Ảnh hưởng trực tiếp đến công suất, hiệu suất và khả năng chịu tải của máy hàn.

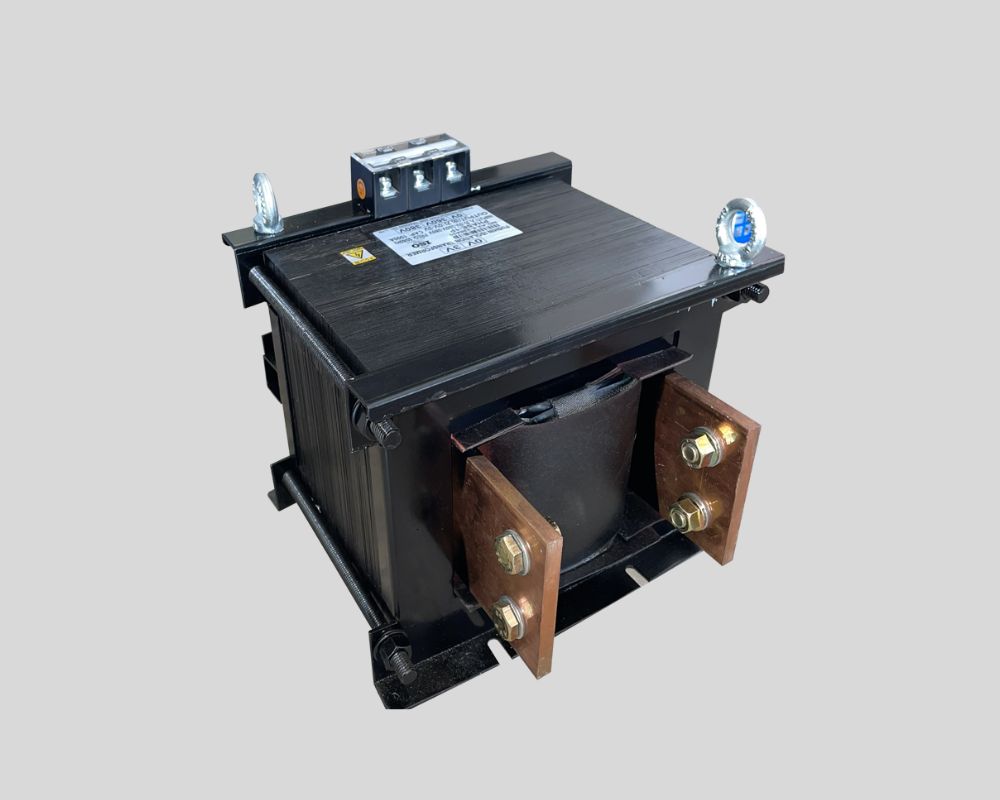

Nguyên lý hoạt động của biến áp máy hàn

Nguyên lý hoạt động của biến áp máy hàn dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều đi qua cuộn dây sơ cấp, từ trường biến thiên sẽ được sinh ra trong lõi thép. Từ trường này tiếp tục cảm ứng điện áp lên cuộn dây thứ cấp.

Do số vòng dây của cuộn sơ cấp và cuộn thứ cấp khác nhau, điện áp ở cuộn thứ cấp sẽ thay đổi theo tỷ lệ nhất định so với điện áp đầu vào. Trong máy hàn, cuộn thứ cấp thường có số vòng dây ít hơn, dẫn đến điện áp giảm xuống nhưng cường độ dòng điện tăng lên đáng kể. Chính dòng điện lớn này là yếu tố then chốt để tạo và duy trì hồ quang hàn.

Ngoài ra, biến áp máy hàn thường được thiết kế để làm việc ở chế độ dòng điện lớn trong thời gian dài. Vì vậy, yêu cầu về vật liệu lõi thép, dây quấn và khả năng tản nhiệt của biến áp là rất cao nhằm đảm bảo độ bền và an toàn khi vận hành.

Cấu tạo cơ bản của biến áp máy hàn

Biến áp máy hàn có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều giữ vai trò quan trọng trong quá trình hoạt động. Việc hiểu rõ cấu tạo giúp người sử dụng và kỹ thuật viên dễ dàng hơn trong việc kiểm tra và bảo dưỡng thiết bị.

• Lõi thép: Là bộ phận dùng để dẫn từ thông giữa các cuộn dây. Lõi thép thường được ghép từ nhiều lá thép kỹ thuật điện mỏng nhằm giảm tổn hao do dòng điện xoáy và nâng cao hiệu suất làm việc.
• Cuộn dây sơ cấp: Là cuộn dây nhận điện áp từ nguồn lưới. Cuộn dây này thường có số vòng dây lớn hơn và được cách điện kỹ lưỡng để đảm bảo an toàn điện.
• Cuộn dây thứ cấp: Là cuộn dây cung cấp điện áp và dòng điện cho quá trình hàn. Cuộn dây này có số vòng dây ít hơn nhưng tiết diện dây dẫn lớn để chịu được dòng điện cao.
• Hệ thống cách điện và hệ thống làm mát: Giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ trong điều kiện tải nặng.

Phân loại biến áp máy hàn

Trong thực tế sử dụng, biến áp máy hàn được phân loại dựa trên đặc điểm dòng điện đầu ra và phương pháp làm mát. Việc phân loại này giúp người dùng lựa chọn thiết bị phù hợp với điều kiện làm việc cụ thể.

Biến áp máy hàn xoay chiều

Biến áp máy hàn xoay chiều là loại phổ biến trong các máy hàn truyền thống. Loại biến áp này cung cấp dòng điện xoay chiều trực tiếp cho quá trình hàn. Ưu điểm của biến áp xoay chiều là cấu tạo đơn giản, độ bền cao và chi phí chế tạo thấp. Tuy nhiên, do đặc tính của dòng điện xoay chiều, hồ quang có thể kém ổn định hơn so với dòng điện một chiều.

Biến áp máy hàn một chiều

Biến áp máy hàn một chiều thường được kết hợp với bộ chỉnh lưu để chuyển đổi dòng điện xoay chiều thành dòng điện một chiều. Dòng điện một chiều giúp hồ quang ổn định hơn, mối hàn dễ kiểm soát và phù hợp với nhiều loại điện cực. Tuy nhiên, cấu tạo của hệ thống phức tạp hơn và chi phí đầu tư cao hơn so với máy hàn xoay chiều thuần túy.

Biến áp làm mát bằng không khí

Biến áp làm mát bằng không khí sử dụng luồng không khí tự nhiên hoặc quạt gió để tản nhiệt. Loại này thường được áp dụng cho các máy hàn công suất vừa và nhỏ. Ưu điểm là cấu tạo đơn giản và dễ bảo dưỡng, nhưng khả năng tản nhiệt bị giới hạn khi làm việc ở công suất cao trong thời gian dài.

Biến áp hàn làm mát bằng dầu

Biến áp hàn làm mát bằng dầu sử dụng dầu cách điện để vừa làm mát vừa tăng khả năng cách điện cho cuộn dây. Nhờ khả năng tản nhiệt tốt, loại biến áp này phù hợp với các máy hàn công suất lớn, làm việc liên tục. Tuy nhiên, yêu cầu bảo dưỡng và chi phí chế tạo của biến áp dầu thường cao hơn.

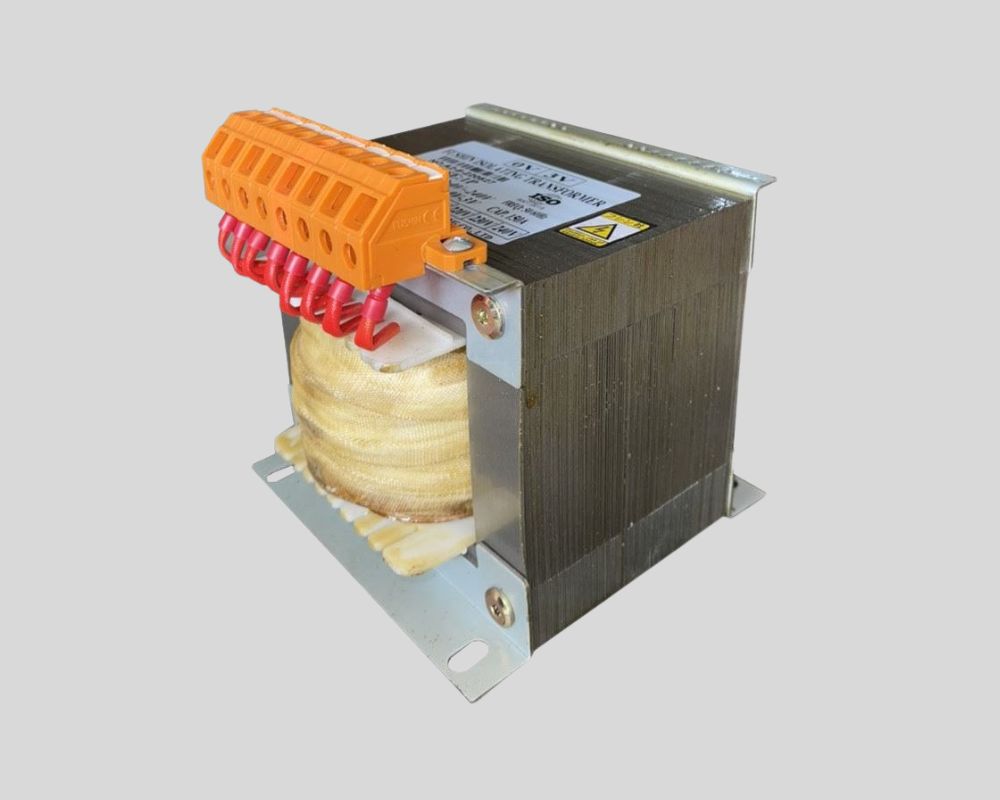

Ưu điểm và hạn chế của máy hàn dùng biến áp

Để đánh giá đúng giá trị của máy hàn dùng biến áp, cần xem xét đồng thời cả ưu điểm và những hạn chế kỹ thuật của loại thiết bị này.

Ưu điểm

Máy hàn dùng biến áp có nhiều ưu điểm khiến chúng vẫn được sử dụng rộng rãi trong nhiều môi trường làm việc. Các ưu điểm nổi bật bao gồm:

• Kết cấu đơn giản, ít linh kiện điện tử, độ bền cao.
• Khả năng chịu tải tốt, phù hợp với môi trường làm việc khắc nghiệt.
• Dễ sửa chữa và bảo dưỡng do cấu tạo không phức tạp.
• Chi phí đầu tư ban đầu thấp so với các công nghệ hàn hiện đại.

Nhược điểm

Bên cạnh các ưu điểm, máy hàn dùng biến áp cũng tồn tại những hạn chế cần được cân nhắc:

• Trọng lượng và kích thước lớn, gây khó khăn trong di chuyển.
• Hiệu suất sử dụng điện năng thấp hơn so với máy hàn inverter.
• Khả năng điều chỉnh dòng hàn kém linh hoạt.
• Tiêu thụ điện năng lớn khi làm việc ở công suất cao.

Dấu hiệu biến áp máy hàn gặp sự cố

Trong quá trình sử dụng, biến áp máy hàn có thể xuất hiện một số dấu hiệu bất thường cho thấy thiết bị đang gặp sự cố. Việc nhận biết sớm các dấu hiệu này giúp hạn chế hư hỏng nghiêm trọng và đảm bảo an toàn.

Máy hàn yếu dòng:

Biến áp suy giảm khả năng truyền năng lượng khiến dòng hàn không đạt giá trị cài đặt. Hiện tượng này thường xuất hiện khi cuộn dây bị xuống cấp hoặc tiếp xúc điện kém.

Biến áp nóng nhanh bất thường:

Khi biến áp nóng lên nhanh chóng dù làm việc ở tải không lớn, có thể hệ thống làm mát hoặc cách điện đang gặp vấn đề. Tình trạng này nếu kéo dài có thể dẫn đến cháy cuộn dây.

Tiếng ù lớn khi vận hành:

Tiếng ù lớn và bất thường thường xuất phát từ lõi thép hoặc các lá thép bị lỏng. Hiện tượng này làm tăng tổn hao năng lượng và giảm hiệu suất làm việc.

Không điều chỉnh được dòng hàn:

Khi núm điều chỉnh dòng hàn không còn tác dụng, rất có thể biến áp hoặc cơ cấu điều chỉnh đã gặp trục trặc, ảnh hưởng trực tiếp đến khả năng kiểm soát mối hàn.

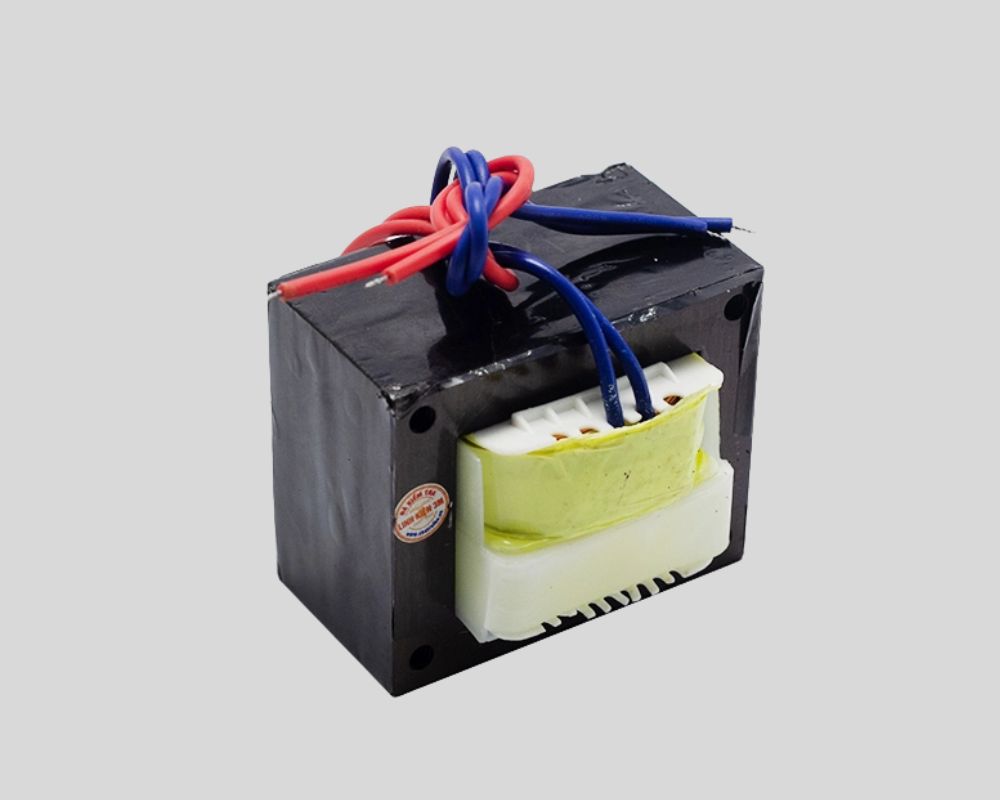

Lưu ý khi sử dụng và bảo dưỡng biến áp máy hàn

Để biến áp máy hàn hoạt động ổn định và bền bỉ, người sử dụng cần tuân thủ các nguyên tắc cơ bản trong quá trình vận hành và bảo dưỡng. Những lưu ý quan trọng bao gồm:

• Người sử dụng cần tránh vận hành máy hàn vượt quá công suất định mức trong thời gian dài.
• Người thợ phải đảm bảo hệ thống thông gió và làm mát của biến áp luôn thông thoáng.
• Người vận hành cần kiểm tra định kỳ tình trạng cách điện của cuộn dây và dây dẫn.
• Người sử dụng nên vệ sinh bụi bẩn và kiểm tra các mối nối điện để hạn chế phát nhiệt.

Biến áp máy hàn là bộ phận cốt lõi quyết định hiệu quả và độ ổn định của máy hàn truyền thống. Việc hiểu đúng cấu tạo, nguyên lý và dấu hiệu sự cố của biến áp giúp người sử dụng khai thác thiết bị an toàn, hiệu quả và kéo dài tuổi thọ máy.
