Tiêu chuẩn bản vẽ máy chấn tôn cập nhật mới nhất

Trong ngành sản xuất kim loại tấm, bản vẽ máy chấn tôn đóng vai trò cực kỳ quan trọng để đảm bảo rằng chi tiết sau khi uốn cong đạt kích thước chính xác, không bị sai lệch và phù hợp với thiết kế mong muốn. Nếu chỉ dựa vào kinh nghiệm thủ công, việc chấn tôn có thể bị sai số lớn do tính đàn hồi của kim loại, độ uốn không đều hay tính co hồi. Hãy cùng Nam Vượng cập nhật tiêu chuẩn và quy ước bản vẽ máy chấn tôn trong nội dung bài viết dưới đây.

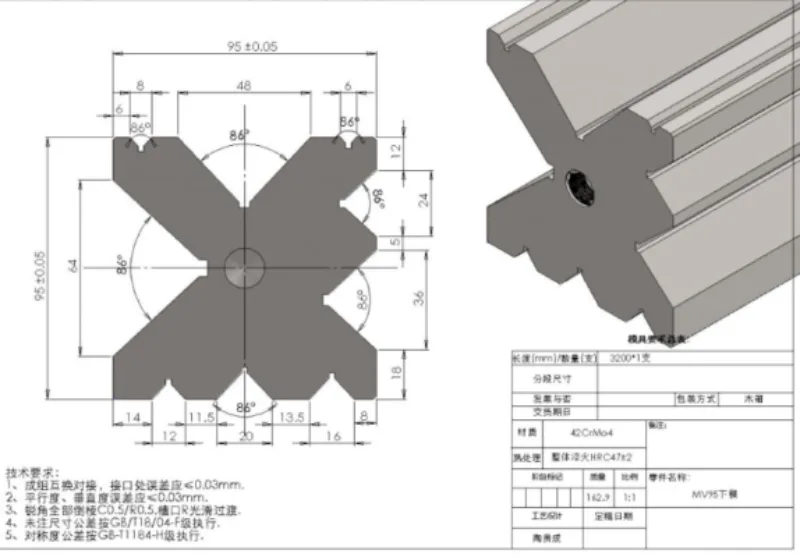

Bản vẽ máy chấn tôn là gì?

Bản vẽ máy chấn tôn là tài liệu kỹ thuật thể hiện cách thức uốn chi tiết kim loại tấm bằng máy chấn (press brake). Bản vẽ này không chỉ là hình chiếu 2D hay 3D của chi tiết sau khi gập mà thường kèm thêm bản phẳng (flat pattern), bảng thông số uốn (bend table), các đường gập (bend lines, bend direction, bend angles), thông tin vật liệu, độ dày tấm và đặc biệt là các thông số để tính toán bù mép hay lượng co dãn do biến dạng. Nó dùng để chuyển từ mô hình thiết kế sang lệnh thực thi trên máy chấn tôn, giúp máy vận hành đúng, giảm sai sót và tránh thử sai lặp lại.

Các thành phần trong bản vẽ máy chấn tôn

Một bản vẽ máy chấn tôn chuẩn thường bao gồm nhiều thành phần quan trọng, mỗi thành phần giúp kỹ thuật viên và người vận hành hiểu rõ cách thực thi uốn:

• Title block (khung bản vẽ): chứa thông tin cơ bản như tên chi tiết, mã số, vật liệu, độ dày, ký hiệu phiên bản, đơn vị đo và người thiết kế.
• Thông số vật liệu & độ dày: chỉ rõ loại vật liệu (thép, inox, hợp kim, nhôm…) và độ dày tấm, vì các thông số uốn sẽ phụ thuộc rất lớn vào độ dày và đặc tính vật liệu.
• Bản phẳng (flat pattern/unfolded view): phiên bản “mở ra” của chi tiết tấm trước khi uốn, với tất cả các đường cắt, lỗ, rãnh, đường gấp được hiển thị, giúp xác định kích thước ban đầu cần gia công.
• Đường gấp (bend lines) và ký hiệu uốn (bend direction, bend angle): các đường gập được vẽ (thường là nét đứt) với mũi tên hoặc ký hiệu hướng uốn (ví dụ uốn lên/uốn xuống) và góc uốn tương ứng.
• Bảng uốn (bend table / bend chart): liệt kê thông số cho mỗi đường gấp như góc uốn, K-factor, bend allowance (BA), bend deduction (BD) hoặc giá trị bù mép cần áp dụng.
• Ghi chú và kí hiệu đặc biệt: các chú thích về bán kính trong (R_in), dung sai góc, dung sai kích thước sau uốn, thứ tự uốn (bật làm trước – sau), yêu cầu kiểm tra, ghi chú mép bù, bản lề, độ cong mong muốn, hoặc ghi chú đặc biệt nếu uốn nhiều lớp.

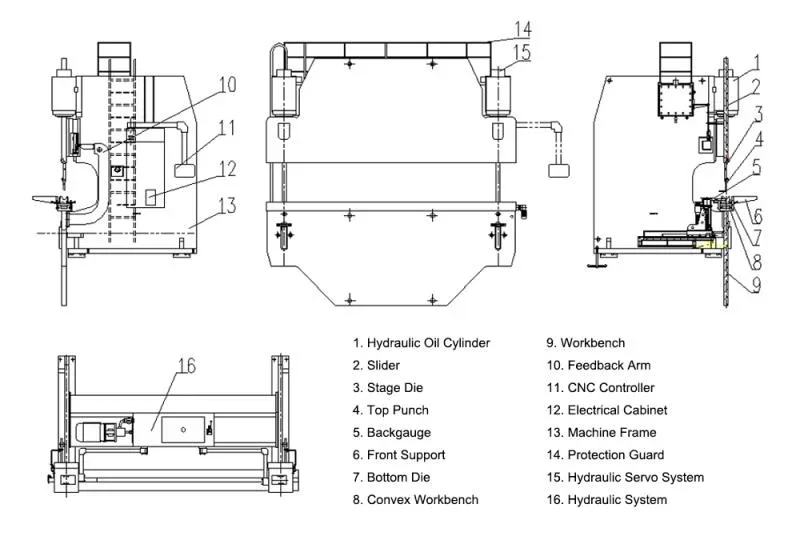

• Kí hiệu hình chiếu & bổ trợ: bản vẽ thường có các hình chiếu phụ như cắt ngang hoặc isometric để thể hiện rõ cách gấp, vị trí mép, hoặc chi tiết khó nhìn từ mặt bằng; đôi khi có thêm hình minh họa máy chấn & dụng cụ (punch, die) để người vận hành dễ hình dung kết hợp.

Quy ước trình bày trên bản vẽ máy chấn tôn

Trình bày bản vẽ máy chấn tôn cần tuân theo các quy ước kỹ thuật để đảm bảo tính chính xác và dễ hiểu cho người đọc:

• Kích thước theo một hướng: để tránh tích tụ sai số, nên đặt tất cả kích thước từ cùng một gốc hoặc đường chuẩn.
• Dung sai góc & kích thước: ví dụ dung sai góc uốn ±0,5° là thông số phổ thông cho uốn tiêu chuẩn.
• Sử dụng ký hiệu uốn chuẩn: vẽ mũi tên hướng uốn lên hoặc xuống, hoặc ký hiệu “⊂ / ⊃” để biểu thị hướng uốn.
• Hiển thị bảng uốn (bend table) ngay trên bản vẽ hoặc liên kết kèm: phần mềm như SolidWorks hỗ trợ chèn bend table vào view bản vẽ flat pattern.
• Đặt bán kính gấp rõ ràng: nếu không ghi, người thực hiện có thể chọn bán kính không hợp lý dẫn đến nứt hoặc sai kích thước.
• Đánh thứ tự uốn (bend sequence): khi chi tiết có nhiều gập, cần ghi rõ thứ tự uốn để tránh va chạm công cụ hoặc phá mép.
• Ghi chú bù mép (bend allowance / deduction): ghi rõ biểu thức hoặc bảng giá trị bù để người gia công biết cách tính toán mép trước khi uốn.
• Căn cứ vật liệu khi ghi dung sai: vì đặc tính đàn hồi và độ dẻo khác nhau, nên dung sai cho vật liệu như thép, inox, nhôm có thể khác nhau.
• Hình phụ và view cắt: khi có gấp chồng mép hoặc chi tiết phức tạp, thêm view cắt ngang để người đọc hiểu rõ cấu trúc uốn.

Bảng uốn trên bản vẽ máy chấn tôn

Trung tâm của bản vẽ máy chấn tôn chính là bảng uốn (bend table). Đây là phần liệt kê chi tiết các tham số uốn để từ đó máy và người vận hành thực hiện đúng:

• K-factor là hệ số xác định vị trí trung tuyến trong vật liệu khi uốn, ảnh hưởng trực tiếp đến cách tính lượng vật liệu kéo dài hoặc co lại. Giá trị K-factor không cố định mà thường được hiệu chỉnh dựa trên máy, loại vật liệu, bán kính gấp.
• Bend allowance (BA) / Bend deduction (BD) dùng để tính toán chiều dài mép ban đầu của chi tiết trước khi uốn, dựa vào độ dày, góc gấp và bán kính trong.
• Bảng uốn trong phần mềm thiết kế (ví dụ SolidWorks) có thể được chèn vào view flat pattern để tự động áp dụng khi tạo bản vẽ.
• Khi lập bảng, người thiết kế nên phân loại thông số theo từng đường gập: tên đường uốn, góc, hướng uốn, giá trị BA/BD, bán kính trong, Ghi chú nếu cần (ví dụ “uốn làm trước”, “uốn sau”).
• Bảng uốn càng rõ ràng sẽ càng ít tính toán thủ công. Từ đó giúp giảm sai sót khi chuyển sang máy chấn và khi gia công thực tế.

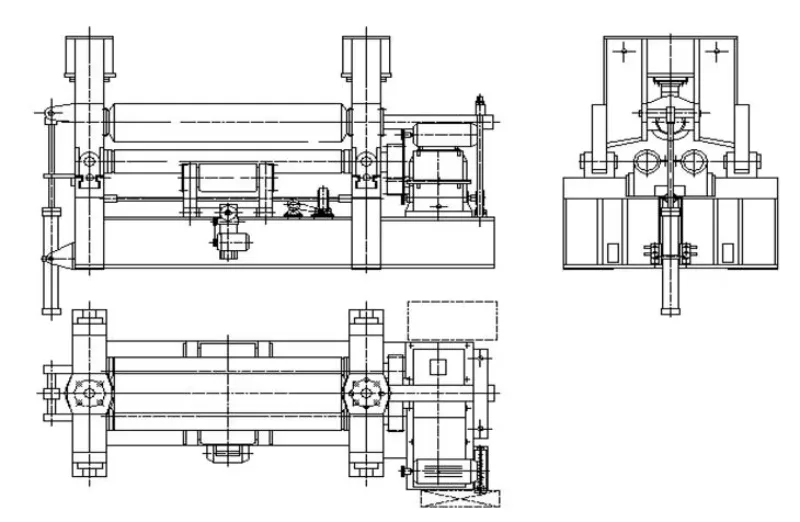

Lưu ý khi sử dụng bản vẽ máy chấn tôn

Khi làm việc với bản vẽ máy chấn tôn, người kỹ thuật hoặc người vận hành cần đặc biệt lưu ý một số điểm sau để tránh lỗi sản xuất:

• Luôn kiểm tra vật liệu & độ dày ghi trên bản vẽ so với thực tế, vì nếu sai loại, thông số uốn sẽ không đúng.
• Quy ước uốn (hướng, thứ tự, độ bù mép) nếu không làm rõ sẽ dẫn đến chi tiết bị méo hoặc va chạm công cụ.
• Hiệu chỉnh K-factor, BA/BD sau thử mẫu vì mỗi máy và dao chấn có đặc tính khác nhau.
• Tính tới springback (co hồi đàn hồi): kim loại thường hồi lại nhẹ sau khi gấp, do đó đôi khi cần uốn mạnh hơn một chút để bù lại.
• Ghi dung sai vừa đủ, không nên đặt dung sai quá chặt nếu không cần thiết – vì bản vẽ sheet metal thường dễ bị cộng dồn sai số.
• Kiểm tra thứ tự uốn trước khi chạy máy để tránh gập sai, va chạm giữa chi tiết và khuôn.
• Nếu chi tiết nhiều đường uốn, xem xét chia lệnh, uốn từng phần để tránh biến dạng tổng thể.
• Khi bản vẽ được cập nhật (đổi góc, đổi bán kính, đổi vật liệu), cần gửi phiên bản mới tới người máy ngay, tránh sử dụng bản cũ.
• Trước khi gia công hàng loạt, nên thử một chi tiết mẫu để kiểm tra độ chính xác trước khi chạy số lượng lớn.

Bản vẽ máy chấn tôn chính là cầu nối giữa thiết kế và sản xuất nếu nó được lập rõ ràng, chi tiết và tuân theo các quy ước kỹ thuật, việc sản xuất sẽ trơn tru, sai sót giảm và hiệu suất cao hơn. Việc chú trọng vào các thành phần bản vẽ và tuân thủ các lưu ý khi sử dụng bản vẽ sẽ giúp chi tiết uốn ra đạt đúng yêu cầu về hình học, kích thước và chất lượng.
