Nối thép dầm: Nguyên tắc, vị trí và kỹ thuật thi công đúng chuẩn

Trong kết cấu bê tông cốt thép, dầm là bộ phận chịu lực quan trọng, trực tiếp truyền tải trọng từ sàn xuống cột và móng. Do chiều dài thanh thép có hạn và điều kiện thi công thực tế, việc nối thép dầm là yêu cầu bắt buộc trong hầu hết các công trình xây dựng. Cùng Nam Vượng tìm hiểu quy cách và phương pháp nối thép dầm phổ biến trong bài viết bên dưới đây.

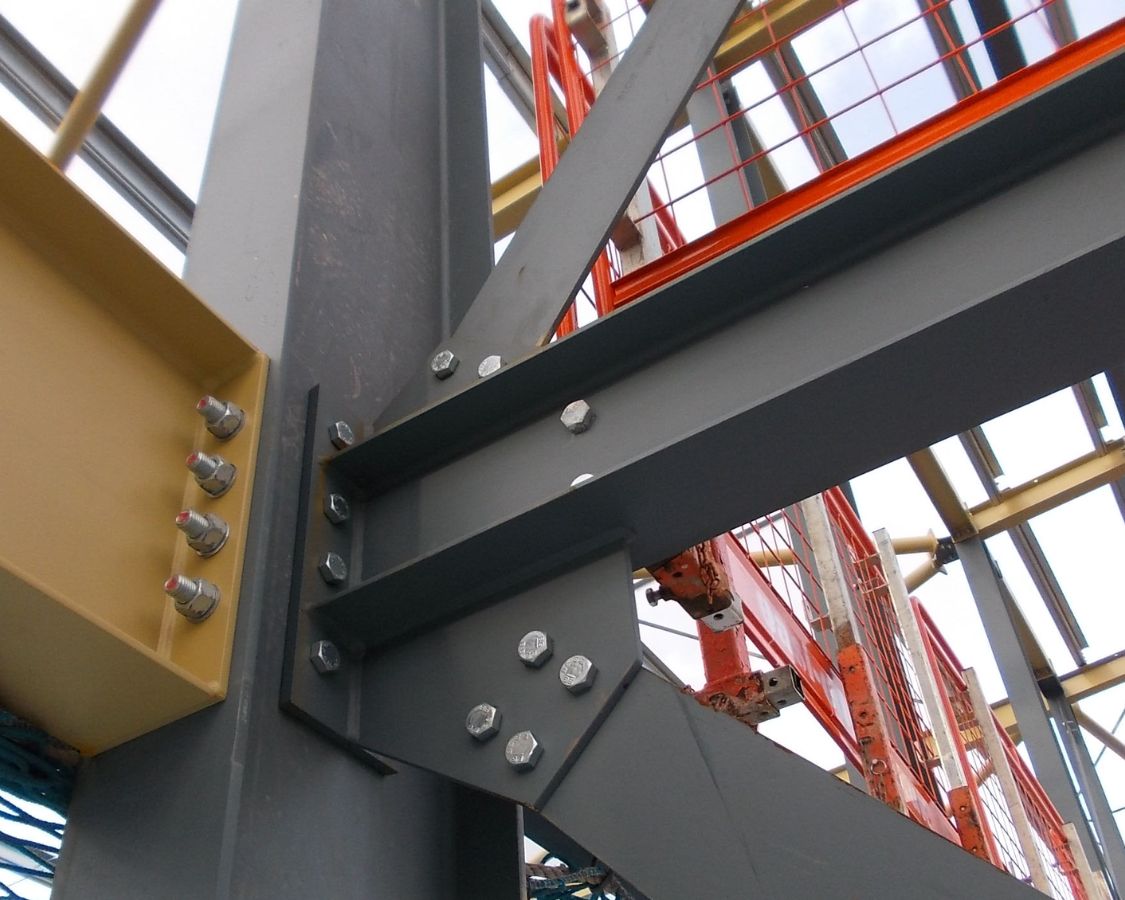

Nối thép dầm là gì?

Nối thép dầm là biện pháp kỹ thuật nhằm liên kết hai hoặc nhiều thanh cốt thép trong dầm bê tông cốt thép để đảm bảo khả năng truyền lực liên tục khi chiều dài thanh thép không đủ theo yêu cầu thiết kế.

Việc nối thép cho phép các thanh thép làm việc như một thể thống nhất, không bị gián đoạn khả năng chịu kéo, chịu uốn của dầm. Nối thép dầm thường được thực hiện theo các phương pháp như nối chồng buộc dây kẽm, nối bằng ống nối cơ khí hoặc nối bằng liên kết hàn, tùy theo yêu cầu kỹ thuật và quy mô công trình.

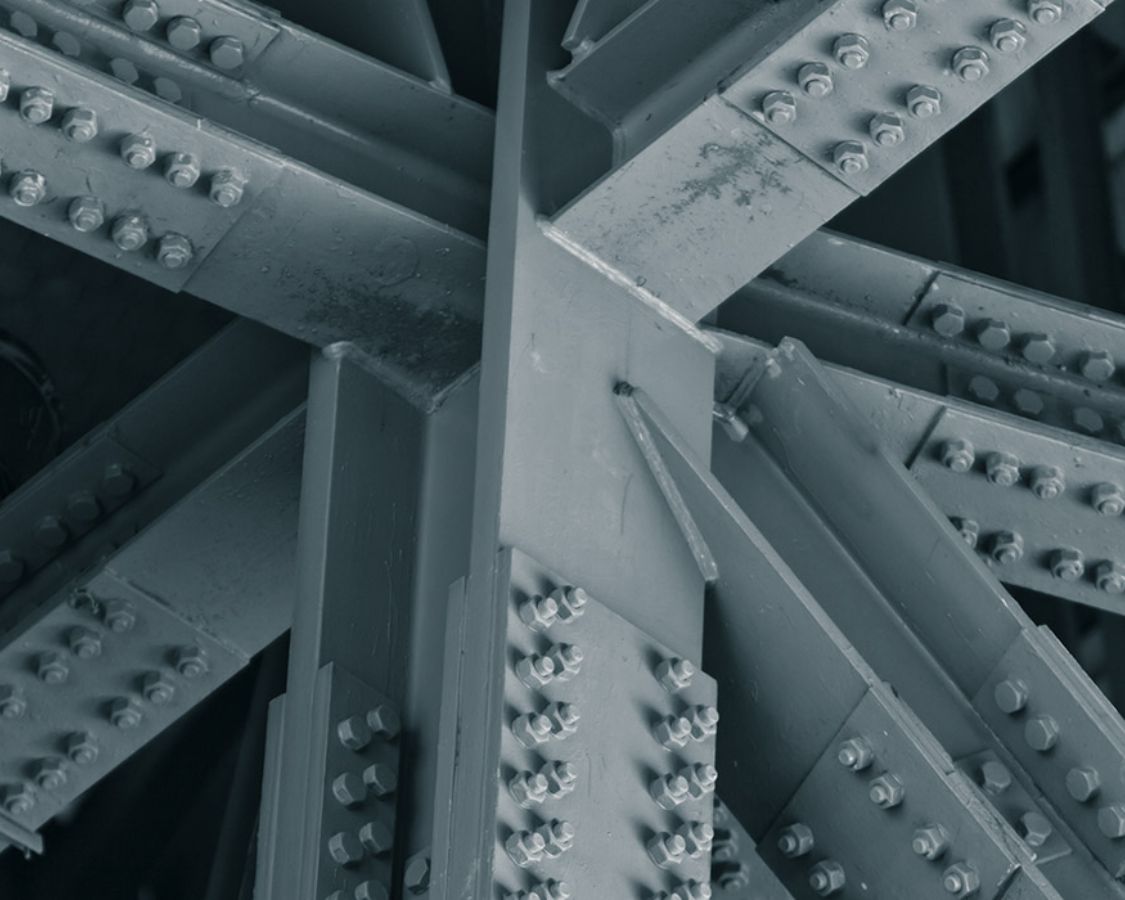

Nguyên tắc cơ bản khi nối thép dầm

Để mối nối thép dầm an toàn và không làm suy giảm khả năng chịu lực của kết cấu, việc nối thép dầm phải tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật cơ bản dưới đây.

Đảm bảo truyền lực liên tục

Mối nối thép dầm phải được thiết kế và thi công sao cho khả năng truyền lực kéo và lực uốn của thanh thép không bị gián đoạn. Khi nối đúng kỹ thuật, các thanh thép sau khi nối phải làm việc tương đương như một thanh thép liền, không tạo ra điểm yếu trong kết cấu dầm.

Nối tại vùng nội lực nhỏ

Việc nối thép dầm chỉ nên thực hiện tại những vị trí có momen uốn nhỏ nhằm giảm ứng suất tác động lên mối nối. Nguyên tắc này giúp mối nối làm việc trong điều kiện an toàn hơn, hạn chế nguy cơ nứt dầm hoặc phá hoại sớm tại vị trí nối.

Tuân thủ chiều dài nối theo tiêu chuẩn

Chiều dài nối thép dầm phải được xác định theo tiêu chuẩn thiết kế và hồ sơ kỹ thuật, thường phụ thuộc vào đường kính thép, cấp bê tông và điều kiện chịu lực. Bạn tuyệt đối không được tự ý rút ngắn chiều dài nối, vì điều này sẽ làm giảm khả năng bám dính giữa thép và bê tông. Điều này dẫn đến suy giảm khả năng chịu lực của dầm.

Không tập trung mối nối tại một tiết diện

Các mối nối thép dầm không được bố trí tập trung tại cùng một mặt cắt ngang của dầm. Việc phân bố các mối nối so le theo chiều dài dầm giúp tránh tạo ra điểm yếu cục bộ và đảm bảo phân bố nội lực đều hơn trong kết cấu.

Đảm bảo ổn định hình học của thanh thép

Trong quá trình nối, các thanh thép phải được đặt thẳng hàng, không bị lệch trục, cong vênh hoặc xoắn. Nếu hình học của thanh thép không được đảm bảo, khả năng làm việc đồng thời của thép và bê tông sẽ bị ảnh hưởng, làm giảm hiệu quả chịu lực của dầm.

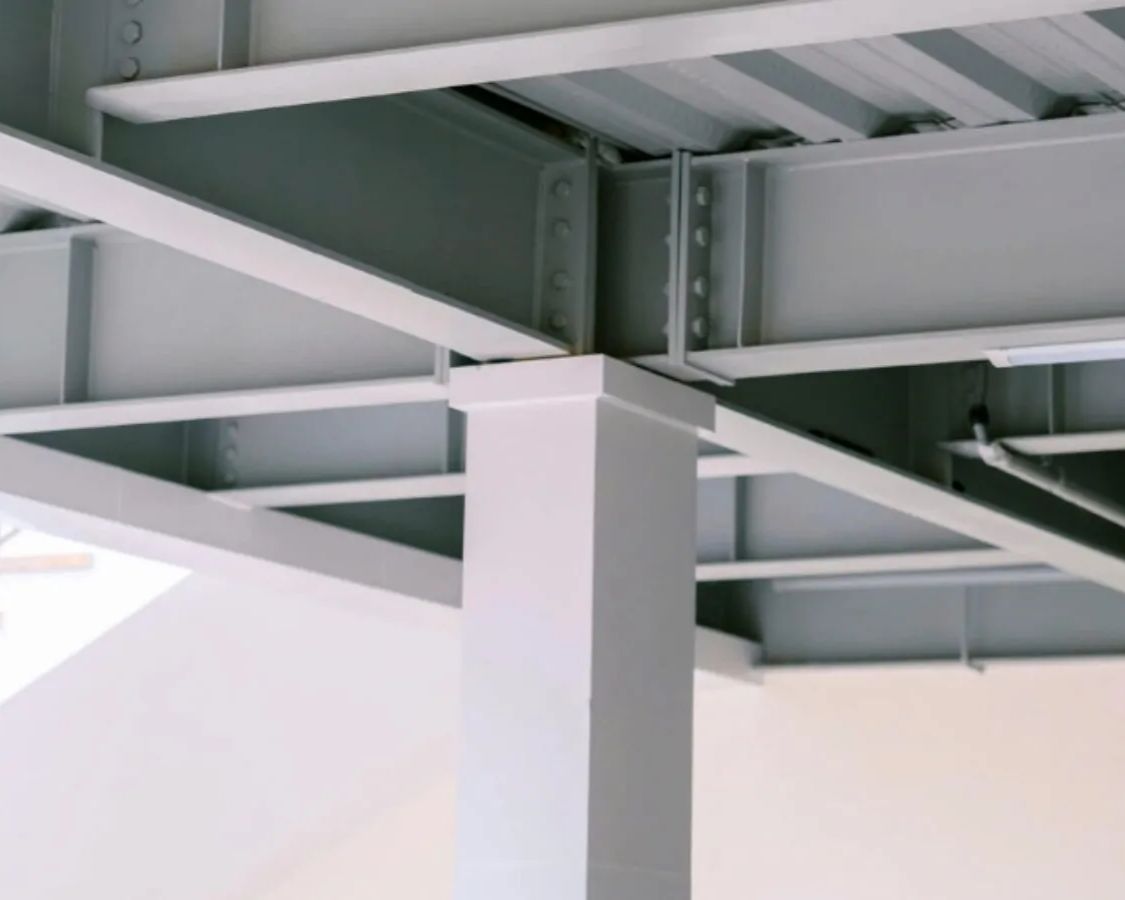

Vị trí được phép và không được phép nối thép dầm

Việc lựa chọn vị trí nối thép dầm có ý nghĩa quyết định đến độ an toàn của kết cấu. Nếu nối sai vị trí, dù phương pháp nối đúng, dầm vẫn có thể bị giảm khả năng chịu lực.

Vị trí nên nối

Trong thực tế, thép dầm nên được nối tại vùng có momen uốn nhỏ, thường là khu vực giữa nhịp đối với dầm liên tục. Tại vị trí này, nội lực kéo trong thép giảm, giúp mối nối làm việc an toàn hơn. Ngoài ra, các vị trí nối nên được bố trí so le giữa các thanh thép để tránh tập trung mối nối tại một tiết diện.

Vị trí không nên nối

Ngược lại, thép dầm không nên nối tại gối dầm, gần cột hoặc các vùng chịu momen lớn. Vì đây, là những khu vực thép phải chịu lực kéo cao. Việc nối tại các vị trí này có thể dẫn đến nứt dầm, giảm độ cứng và mất an toàn kết cấu. Ngoài ra, không nên nối quá nhiều thanh thép tại cùng một mặt cắt dầm, kể cả ở vùng cho phép nối.

Các phương pháp nối thép dầm phổ biến hiện nay

Tùy theo loại công trình, đường kính cốt thép và yêu cầu kỹ thuật, nối thép dầm có thể được thực hiện bằng nhiều phương pháp khác nhau, cụ thể như:

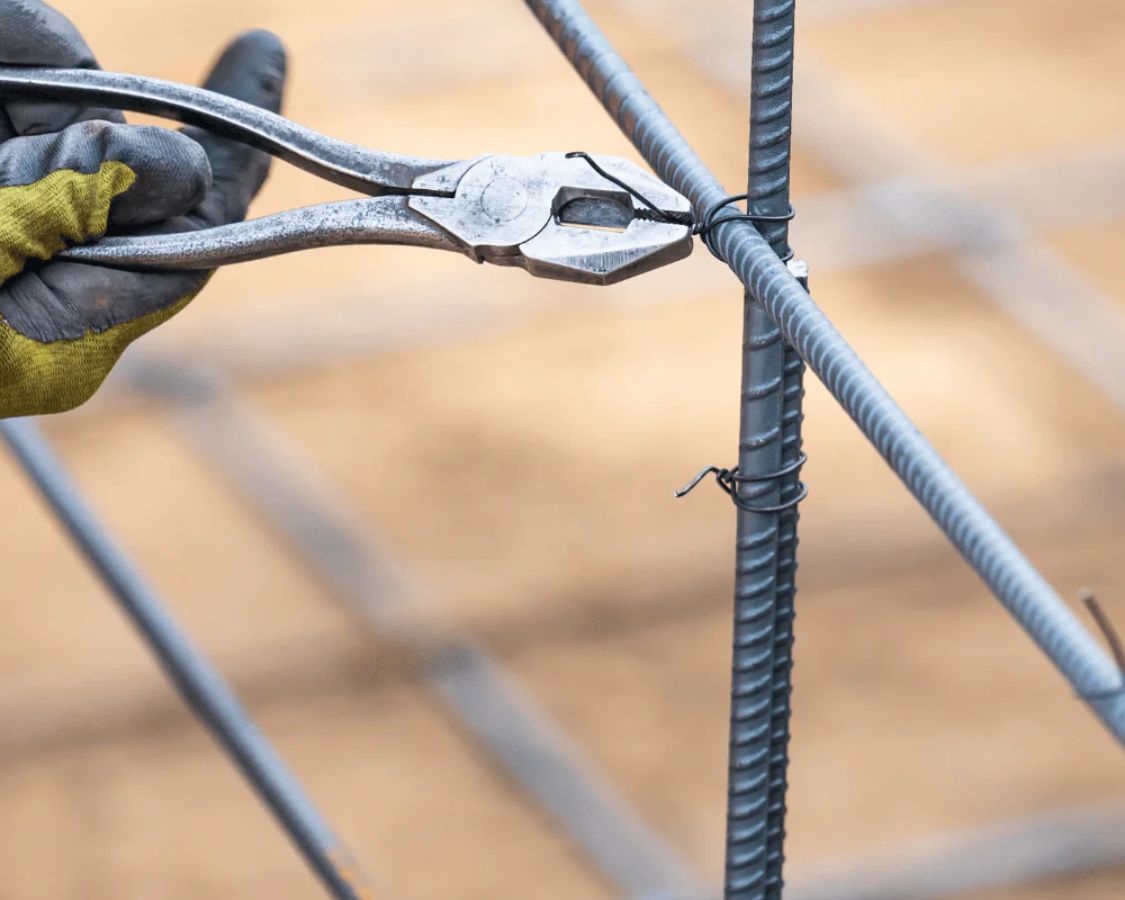

Nối buộc cốt thép bằng dây kẽm

Nối buộc cốt thép bằng dây kẽm có đường kính khoảng 1–2mm là phương pháp nối thép dầm phổ biến nhất hiện nay. Phương pháp này được thực hiện bằng cách chồng hai đầu thanh thép theo chiều dài quy định, sau đó buộc chặt bằng dây kẽm bằng tay hoặc móc xoay. Ưu điểm của cách nối này là thi công đơn giản, không cần máy móc hiện đại, dễ thực hiện ngay tại công trường và không đòi hỏi công nhân có tay nghề cao.

Phương pháp nối buộc cốt thép được sử dụng rộng rãi trong các công trình dân dụng và công nghiệp, đặc biệt là nhà phố, biệt thự và nhà xưởng quy mô vừa và nhỏ. Nhờ chi phí thấp và tính linh hoạt cao, đây gần như là giải pháp nối thép chủ đạo trong xây dựng hiện nay.

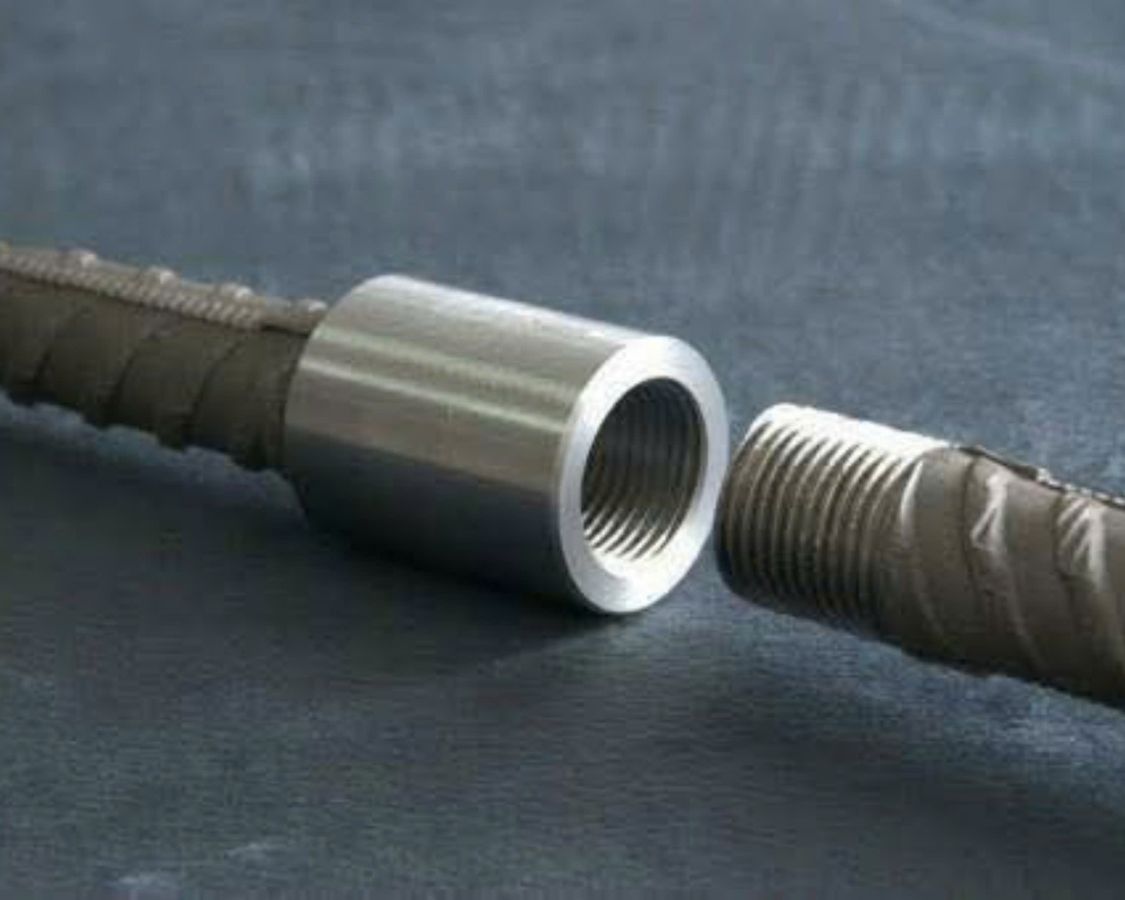

Nối thép bằng coupler (ống nối ren)

Nối thép bằng coupler (ống nối ren) là phương pháp sử dụng ống nối có ren để liên kết trực tiếp hai đầu thanh thép. Phương pháp này cho phép truyền lực trực tiếp qua mối nối mà không cần chiều dài nối chồng lớn như nối buộc truyền thống. Đây là công nghệ đã được sử dụng phổ biến trên thế giới và hiện nay cũng được áp dụng rộng rãi tại Việt Nam trong các dự án nhà cao tầng, cầu, công trình thủy điện và tầng hầm.

Tuy nhiên, phương pháp nối bằng coupler ít được sử dụng trong các công trình dân dụng quy mô nhỏ. Nguyên nhân là do đường kính thép trong nhà ở dân dụng thường không lớn (≤ D20mm), trong khi chi phí coupler và yêu cầu gia công ren, máy móc đi kèm khiến phương pháp này không thực sự tối ưu về kinh tế so với nối buộc truyền thống.

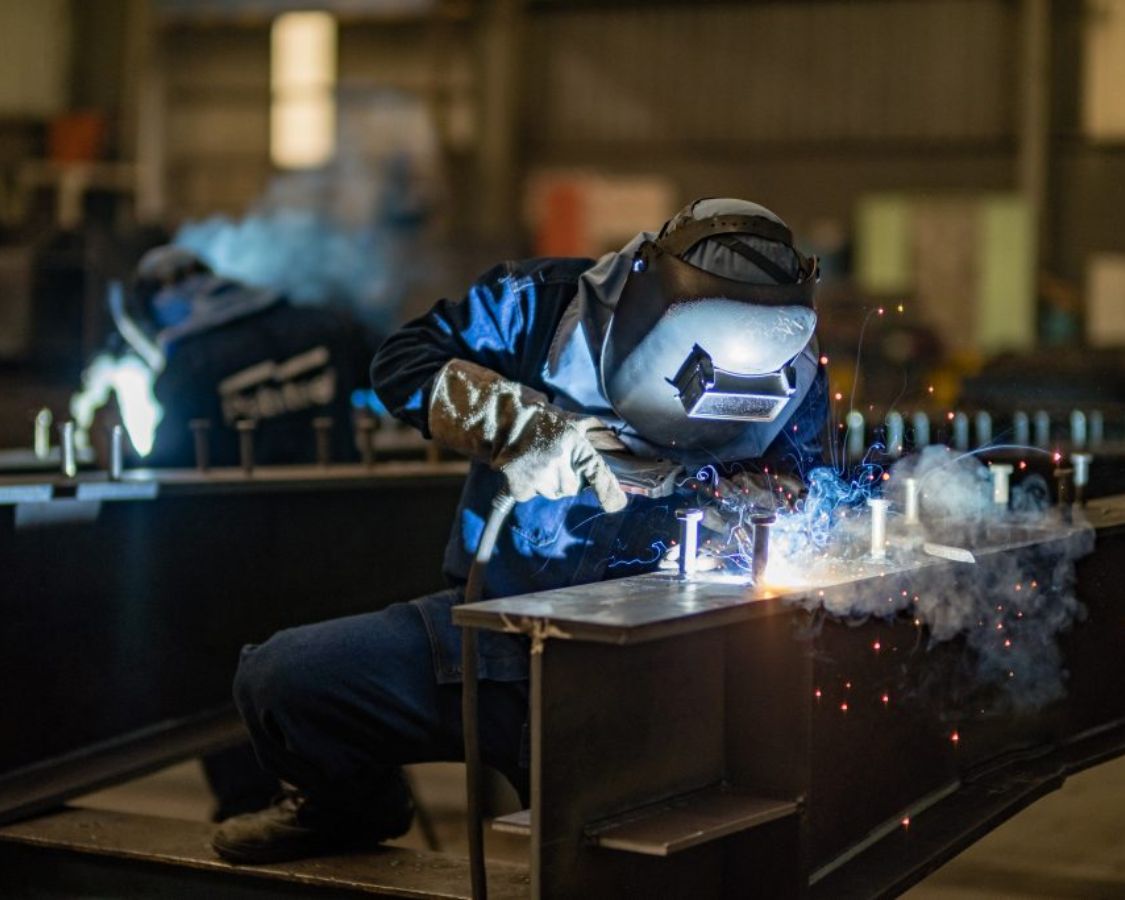

Nối thép bằng liên kết hàn

Nối thép dầm bằng liên kết hàn là phương pháp sử dụng nhiệt để liên kết trực tiếp các thanh thép với nhau. Có nhiều công nghệ hàn khác nhau như hàn đối đầu, hàn điện trở, hàn hồ quang hay hàn tiếp xúc, và mỗi phương pháp đều phải tuân thủ tiêu chuẩn kỹ thuật riêng. Khi sử dụng phương pháp này, chất lượng mối hàn phải được kiểm soát chặt chẽ, đảm bảo bề mặt nhẵn, liên tục, không đứt quãng, không rỗ khí và không bị thu hẹp cục bộ.

Phương pháp hàn thường được áp dụng cho các công trình có quy mô lớn, sử dụng thép đường kính lớn và số lượng thanh thép nhiều trong một cấu kiện. Trong các công trình dân dụng như nhà phố hoặc biệt thự, nối thép bằng hàn ít được sử dụng do yêu cầu kỹ thuật cao và khó kiểm soát chất lượng tại công trường.

Chiều dài nối thép dầm theo tiêu chuẩn hiện nay

Theo tiêu chuẩn nối thép tại Việt Nam, chiều dài nối chồng của thép dầm phải được tính toán và bố trí sao cho đảm bảo khả năng truyền lực đầy đủ giữa các thanh thép sau khi nối. Trong thực tế thi công, chiều dài nối thép dầm tối thiểu thường được lấy bằng 30 lần đường kính thanh thép (30D), trong đó D là đường kính danh nghĩa của thanh thép.

Cách xác định chiều dài nối được áp dụng như sau:

Chiều dài nối tối thiểu = 30 × D (mm)

Ví dụ cụ thể:

• Đối với thép phi 16, chiều dài mối nối tối thiểu là: 30 × 16 = 480 mm.
• Đối với thép phi 18, chiều dài mối nối tối thiểu là: 30 × 18 = 540 mm.

Ngoài ra, tiêu chuẩn cũng quy định chiều dài mối nối không được nhỏ hơn 250 mm, kể cả trong trường hợp tính toán theo công thức 30D cho kết quả nhỏ hơn giá trị này.

Lưu ý rằng quy định chiều dài nối nêu trên áp dụng cho thép có gờ cán nóng với đường kính không vượt quá D32 mm, sử dụng trong bê tông từ mác 250 trở lên, và áp dụng cho thép có mác đến CB300T. Khi điều kiện vật liệu hoặc cấp độ chịu lực thay đổi, chiều dài nối thép dầm cần được xác định lại theo hồ sơ thiết kế và tiêu chuẩn tương ứng.

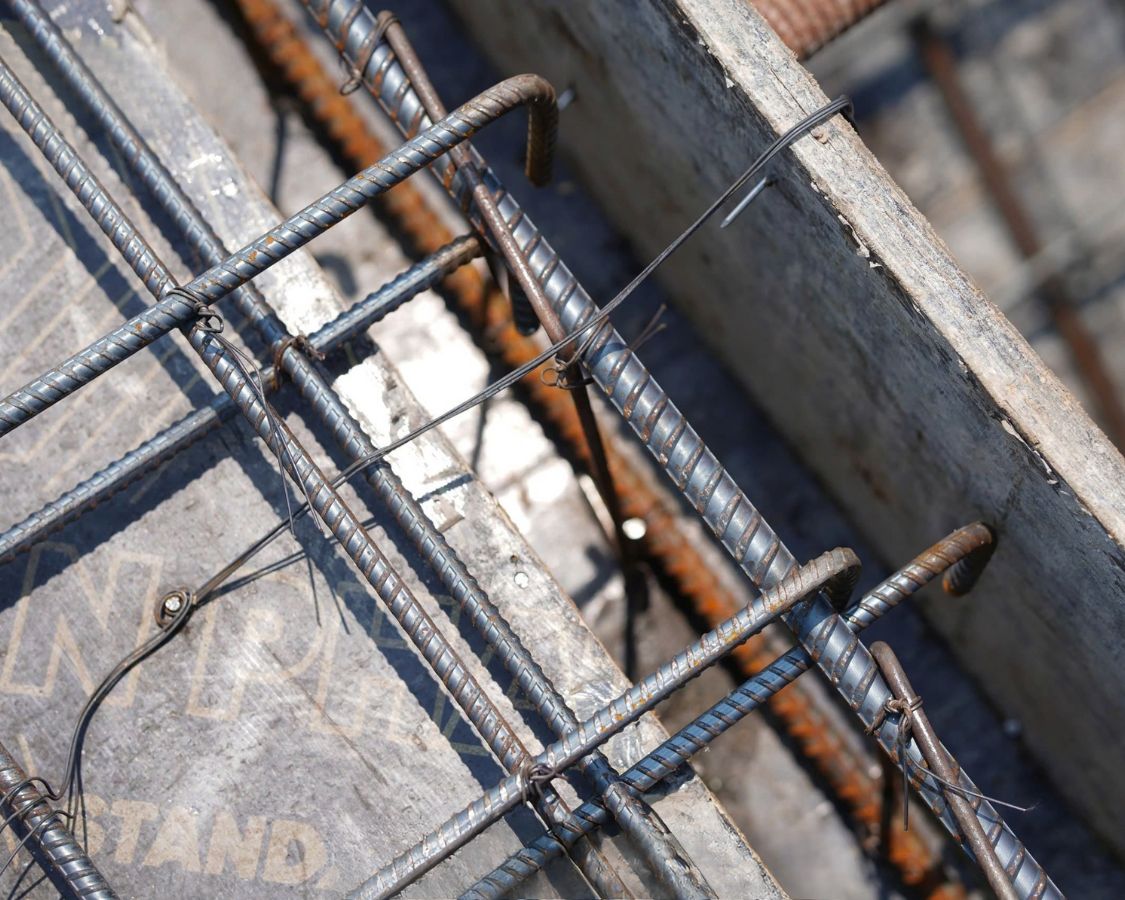

Hướng dẫn thi công nối thép dầm đúng kỹ thuật

Để mối nối thép dầm phát huy đầy đủ khả năng chịu lực và đảm bảo an toàn cho kết cấu bê tông cốt thép, quá trình thi công cần được thực hiện theo trình tự kỹ thuật rõ ràng, có kiểm soát chặt chẽ ở từng bước.

Bước 1: Xác định đúng vị trí nối thép theo thiết kế

Trước khi thi công, kỹ sư và đội thi công phải xác định chính xác vị trí nối thép dầm theo bản vẽ kết cấu. Vị trí nối phải nằm trong vùng được phép nối, thường là vùng có momen uốn nhỏ, và tuyệt đối không nối tại gối dầm hoặc các khu vực chịu lực lớn. Việc xác định đúng vị trí ngay từ đầu giúp mối nối làm việc trong điều kiện an toàn và ổn định.

Bước 2: Chuẩn bị thanh thép trước khi nối

Các thanh thép dùng để nối phải được kiểm tra về đường kính, chủng loại và chiều dài theo thiết kế. Bề mặt thép cần được làm sạch gỉ sét, dầu mỡ hoặc tạp chất để đảm bảo khả năng bám dính tốt với bê tông và hiệu quả liên kết tại mối nối. Các thanh thép cũng cần được nắn thẳng, tránh cong vênh trước khi tiến hành nối.

Bước 3: Thực hiện nối thép theo phương pháp đã lựa chọn

Tùy theo phương pháp nối được thiết kế, việc nối thép có thể được thực hiện bằng cách nối chồng buộc dây kẽm, nối bằng ống nối ren (coupler) hoặc nối bằng liên kết hàn.

Khi nối chồng, các thanh thép phải được đặt song song, chồng đúng chiều dài quy định và buộc chặt tại nhiều điểm để tránh xê dịch. Đối với nối bằng coupler hoặc hàn, quá trình thi công phải tuân thủ đúng hướng dẫn kỹ thuật của nhà sản xuất và yêu cầu trong hồ sơ thiết kế.

Bước 4: Cố định và đảm bảo ổn định hình học của mối nối

Sau khi nối, các thanh thép phải được cố định chắc chắn vào hệ cốt thép dầm để đảm bảo không bị lệch trục, xoay hoặc dịch chuyển trong quá trình lắp dựng và đổ bê tông. Mối nối phải đảm bảo các thanh thép nằm thẳng hàng, không bị gấp khúc hoặc tạo ứng suất cục bộ tại vị trí nối.

Bước 5: Kiểm tra chiều dài và phân bố mối nối

Kỹ sư giám sát cần kiểm tra lại chiều dài nối thép dầm, đảm bảo đúng giá trị theo tiêu chuẩn và bản vẽ thiết kế. Đồng thời, cần kiểm soát việc phân bố các mối nối sao cho không tập trung quá nhiều mối nối tại cùng một tiết diện dầm, nhằm tránh làm suy yếu cục bộ kết cấu.

Bước 6: Nghiệm thu cốt thép trước khi đổ bê tông

Trước khi tiến hành đổ bê tông, toàn bộ hệ thống nối thép dầm phải được nghiệm thu. Công tác nghiệm thu bao gồm kiểm tra vị trí nối, phương pháp nối, chiều dài nối, độ chắc chắn của mối buộc hoặc mối hàn và sự ổn định của toàn bộ cốt thép dầm. Chỉ khi các yêu cầu kỹ thuật được đáp ứng đầy đủ, công tác đổ bê tông mới được phép thực hiện.

Lưu ý khi nối thép dầm

Trong quá trình thi công nối thép dầm, ngoài việc tuân thủ đúng bản vẽ thiết kế và tiêu chuẩn kỹ thuật, đội ngũ thi công và giám sát cần đặc biệt chú ý đến những điểm quan trọng sau để tránh sai sót ảnh hưởng đến chất lượng và độ an toàn của kết cấu:

• Không nối thép dầm tại các vùng chịu momen lớn, đặc biệt là khu vực gối dầm, gần cột hoặc các vị trí có tải trọng tập trung, vì đây là những khu vực thép phải làm việc với cường độ cao.
• Đảm bảo chiều dài nối thép đúng theo tiêu chuẩn, tuyệt đối không rút ngắn chiều dài nối so với quy định trong hồ sơ thiết kế và tiêu chuẩn áp dụng.
• Không tập trung quá nhiều mối nối tại cùng một tiết diện dầm, các mối nối cần được bố trí so le để tránh làm suy yếu cục bộ kết cấu.
• Cố định chắc chắn các thanh thép tại vị trí nối, nhằm tránh xê dịch, lệch trục hoặc xoắn thép trong quá trình đổ và đầm bê tông.
• Kiểm soát tốt hình học của thanh thép sau khi nối, đảm bảo các thanh thép nằm thẳng hàng, không cong vênh hay gấp khúc tại vị trí mối nối.
• Thực hiện nghiệm thu cốt thép trước khi đổ bê tông, nhằm phát hiện và khắc phục kịp thời các sai sót về vị trí, chiều dài và phương pháp nối.
• Tuân thủ chặt chẽ hướng dẫn kỹ thuật của từng phương pháp nối, đặc biệt đối với nối bằng coupler hoặc liên kết hàn, nơi yêu cầu cao về thiết bị và kiểm soát chất lượng.

Nối thép dầm là một công đoạn không thể thiếu trong thi công kết cấu bê tông cốt thép. Việc lựa chọn đúng phương pháp nối, đúng vị trí và tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sẽ giúp dầm làm việc an toàn, bền vững và đạt tuổi thọ thiết kế. Ngược lại, những sai sót trong nối thép có thể dẫn đến hậu quả nghiêm trọng cho toàn bộ công trình.
