Kiểm tra từ tính mối hàn là gì? Nguyên lý và quy trình kiểm tra

Trong lĩnh vực cơ khí và chế tạo kết cấu kim loại, các khuyết tật như nứt, rỗ khí hoặc lẫn xỉ nếu không được phát hiện kịp thời có thể gây ảnh hưởng nghiêm trọng đến khả năng chịu lực của kết cấu. Vì vậy, nhiều phương pháp kiểm tra không phá hủy (NDT) đã được phát triển để đánh giá chất lượng mối hàn sau khi gia công. Trong số đó, kiểm tra từ tính mối hàn là phương pháp phổ biến nhờ khả năng phát hiện nhanh các khuyết tật bề mặt và gần bề mặt của vật liệu kim loại. Tìm hiểu chi tiết về phương pháp kiểm tra từ tính mối hàn trong bài viết bên dưới đây.

Kiểm tra từ tính mối hàn là gì?

Kiểm tra từ tính mối hàn (Magnetic Particle Testing – MT) là phương pháp kiểm tra không phá hủy được sử dụng để phát hiện các khuyết tật bề mặt và gần bề mặt của vật liệu ferromagnetic như thép hoặc hợp kim sắt. Phương pháp này dựa trên nguyên lý từ hóa vật liệu và quan sát sự tập trung của các hạt từ tại vị trí có khuyết tật.

Khi một chi tiết kim loại được từ hóa, từ trường sẽ phân bố đều trong vật liệu. Tuy nhiên, nếu trong mối hàn tồn tại các khuyết tật như vết nứt hoặc lỗ rỗ, từ trường sẽ bị gián đoạn và tạo ra hiện tượng rò rỉ từ thông. Các hạt từ được rắc hoặc phun lên bề mặt sẽ tập trung tại vị trí rò rỉ này, từ đó giúp kỹ thuật viên quan sát và xác định vị trí khuyết tật.

Phương pháp kiểm tra từ tính thường được áp dụng cho các chi tiết làm từ vật liệu có khả năng từ hóa. Vì vậy, phương pháp này được sử dụng rộng rãi trong kiểm tra mối hàn của các kết cấu thép, đường ống áp lực, thiết bị công nghiệp và nhiều sản phẩm cơ khí khác.

Nguyên lý kiểm tra từ tính mối hàn

Phương pháp kiểm tra từ tính mối hàn hoạt động dựa trên nguyên lý từ hóa vật liệu và quan sát sự thay đổi của từ trường khi gặp khuyết tật. Quá trình này bao gồm ba giai đoạn chính.

Tạo từ trường trong vật liệu

Bước đầu tiên của quá trình kiểm tra là tạo ra từ trường trong vật liệu cần kiểm tra. Điều này có thể được thực hiện bằng cách sử dụng dòng điện chạy qua chi tiết hoặc sử dụng thiết bị tạo từ trường như nam châm điện.

Khi chi tiết được từ hóa, các đường sức từ sẽ chạy qua vật liệu theo một hướng nhất định. Trong điều kiện bình thường, từ trường sẽ phân bố đều trong vật liệu và không xuất hiện hiện tượng rò rỉ từ thông trên bề mặt.

Hình thành rò rỉ từ trường tại khuyết tật

Khi vật liệu có khuyết tật như vết nứt, lỗ rỗ hoặc tạp chất, cấu trúc liên tục của vật liệu bị gián đoạn. Điều này khiến từ trường không thể truyền qua khu vực khuyết tật một cách bình thường.

Tại vị trí khuyết tật, từ trường sẽ bị lệch hướng và một phần từ thông sẽ thoát ra khỏi bề mặt vật liệu. Hiện tượng này được gọi là rò rỉ từ trường. Vùng rò rỉ từ thông chính là khu vực có thể phát hiện khuyết tật khi tiến hành kiểm tra.

Hiển thị khuyết tật bằng bột từ

Sau khi vật liệu được từ hóa, các hạt từ sẽ được rắc hoặc phun lên bề mặt chi tiết. Các hạt này có khả năng bị hút bởi vùng rò rỉ từ trường.

Khi gặp khu vực có khuyết tật, các hạt từ sẽ tập trung và tạo thành các vết chỉ thị rõ ràng trên bề mặt. Nhờ đó, kỹ thuật viên có thể quan sát trực tiếp vị trí, hình dạng và kích thước của khuyết tật trên mối hàn.

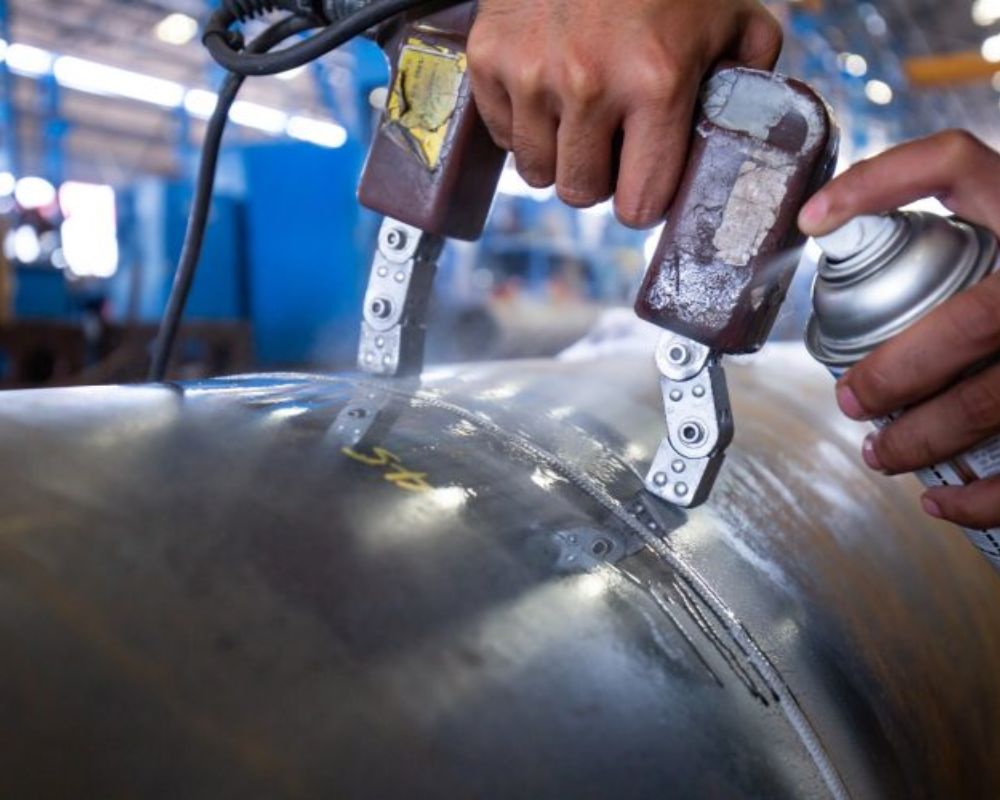

Thiết bị và vật liệu sử dụng trong kiểm tra từ tính

Để thực hiện phương pháp kiểm tra từ tính mối hàn một cách hiệu quả, bạn cần sử dụng nhiều loại thiết bị và vật liệu chuyên dụng. Các thiết bị này giúp tạo từ trường và hiển thị rõ các khuyết tật trên bề mặt vật liệu.

Thiết bị tạo từ trường

Thiết bị tạo từ trường là bộ phận quan trọng trong quá trình kiểm tra. Thiết bị này có nhiệm vụ từ hóa chi tiết cần kiểm tra để tạo ra các đường sức từ trong vật liệu.

Một số thiết bị tạo từ trường thường được sử dụng gồm:

• Nam châm điện hoặc thiết bị yoke từ
• Máy kiểm tra từ tính chuyên dụng
• Cuộn dây từ hóa dùng trong kiểm tra chi tiết có hình dạng phức tạp

Bột từ kiểm tra

Bột từ là vật liệu dùng để hiển thị khuyết tật trên bề mặt vật liệu. Các hạt bột từ sẽ tập trung tại vùng rò rỉ từ trường và tạo thành các vết chỉ thị giúp nhận biết khuyết tật.

Bột từ thường được chia thành hai dạng chính:

• Bột từ khô dùng để rắc trực tiếp lên bề mặt chi tiết
• Dung dịch từ ướt được phun lên bề mặt để tăng khả năng phát hiện khuyết tật

Trong một số trường hợp, người ta còn sử dụng bột từ huỳnh quang kết hợp với ánh sáng cực tím để tăng độ nhạy của phương pháp kiểm tra.

Thiết bị chiếu sáng

Thiết bị chiếu sáng giúp quan sát rõ các vết chỉ thị của bột từ trên bề mặt vật liệu. Tùy theo loại bột từ sử dụng, thiết bị chiếu sáng có thể khác nhau.

Một số thiết bị chiếu sáng phổ biến gồm:

• Đèn chiếu sáng thông thường dùng cho bột từ màu
• Đèn cực tím (UV) dùng cho bột từ huỳnh quang

Việc sử dụng ánh sáng phù hợp giúp kỹ thuật viên quan sát rõ các khuyết tật và đánh giá chính xác chất lượng mối hàn.

Quy trình kiểm tra từ tính mối hàn

Để đảm bảo kết quả kiểm tra chính xác, quá trình kiểm tra từ tính mối hàn cần được thực hiện theo một quy trình kỹ thuật chặt chẽ như sau:

• Bước 1: Làm sạch bề mặt mối hàn để loại bỏ dầu mỡ, bụi bẩn và xỉ hàn.
• Bước 2: Từ hóa chi tiết bằng thiết bị tạo từ trường phù hợp.
• Bước 3: Phun hoặc rắc bột từ lên bề mặt khu vực cần kiểm tra.
• Bước 4: Quan sát sự tập trung của các hạt từ tại vùng có rò rỉ từ trường.
• Bước 5: Đánh giá kích thước và hình dạng của các vết chỉ thị.
• Bước 6: Ghi nhận và phân tích kết quả kiểm tra theo tiêu chuẩn kỹ thuật.

Ưu điểm và hạn chế của phương pháp kiểm tra từ tính

Phương pháp kiểm tra từ tính mối hàn được sử dụng rộng rãi trong ngành cơ khí nhờ nhiều ưu điểm nổi bật. Tuy nhiên, phương pháp này cũng tồn tại một số hạn chế nhất định.

Ưu điểm

Phương pháp kiểm tra từ tính có nhiều ưu điểm trong việc phát hiện khuyết tật của mối hàn.

• Phương pháp có khả năng phát hiện tốt các khuyết tật bề mặt và gần bề mặt.
• Quá trình kiểm tra được thực hiện nhanh và dễ quan sát kết quả.
• Chi phí kiểm tra tương đối thấp so với nhiều phương pháp NDT khác.
• Độ nhạy cao đối với các vết nứt nhỏ trên bề mặt mối hàn.
• Phương pháp không gây độc hại cho người thực hiện
• Có độ tin cậy cao hơn so với phương pháp thẩm thấu chất lỏng (PT)

Hạn chế

Bên cạnh những ưu điểm, phương pháp kiểm tra từ tính mối hàn cũng có một số hạn chế cần lưu ý:

• Phương pháp chỉ áp dụng cho các vật liệu có khả năng từ hóa như thép.
• Khó phát hiện các khuyết tật nằm sâu bên trong vật liệu, chỉ phát hiện được các vết nứt bề mặt
• Bề mặt chi tiết cần được làm sạch trước khi kiểm tra.
• Có độ tin cậy thấp so với phương pháp chụp phim (RT) và phương pháp siêu âm (UT)

Ứng dụng của kiểm tra từ tính mối hàn

Trong ngành công nghiệp hiện đại, kiểm tra từ tính mối hàn được áp dụng rộng rãi trong nhiều lĩnh vực sản xuất và kiểm tra chất lượng.

Một số ứng dụng phổ biến của phương pháp này bao gồm:

• Kiểm tra mối hàn trong kết cấu thép xây dựng.
• Kiểm tra đường ống áp lực trong ngành dầu khí và năng lượng.
• Kiểm tra mối hàn trong chế tạo thiết bị công nghiệp.
• Kiểm tra các kết cấu hàn trong ngành đóng tàu và cơ khí nặng.
• Kiểm tra các chi tiết kim loại sau khi gia công và sửa chữa.

Kiểm tra từ tính mối hàn là một phương pháp kiểm tra không phá hủy hiệu quả, giúp phát hiện nhanh các khuyết tật bề mặt và gần bề mặt của vật liệu ferromagnetic. Khi được thực hiện đúng quy trình kỹ thuật, phương pháp này giúp nâng cao độ tin cậy của mối hàn và góp phần đảm bảo chất lượng sản phẩm trong nhiều lĩnh vực công nghiệp.
