Đồ gá hàn là gì? Cấu tạo, phân loại và ứng dụng trong cơ khí

Trong quá trình gia công cơ khí và chế tạo kết cấu kim loại, việc đảm bảo vị trí chính xác của các chi tiết trước và trong khi hàn là yếu tố rất quan trọng. Nếu chi tiết bị xê dịch hoặc biến dạng trong quá trình hàn, chất lượng mối hàn và độ chính xác của sản phẩm sẽ bị ảnh hưởng đáng kể. Chính vì vậy, các thiết bị hỗ trợ định vị và cố định chi tiết được sử dụng rộng rãi trong sản xuất. Trong đó, đồ gá hàn đóng vai trò quan trọng giúp ổn định chi tiết, đảm bảo độ chính xác của mối hàn và nâng cao năng suất trong ngành cơ khí chế tạo.

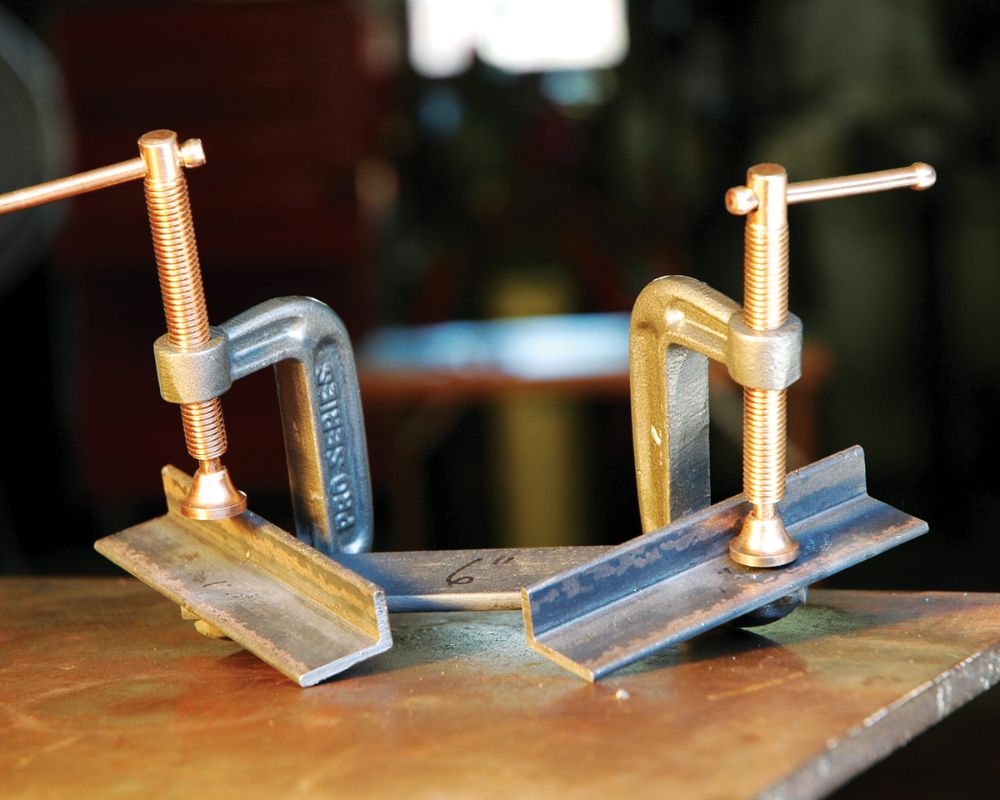

Đồ gá hàn là gì?

Trong ngành cơ khí, đồ gá hàn là thiết bị hoặc kết cấu dùng để định vị, cố định và giữ ổn định các chi tiết trong quá trình hàn. Thiết bị này giúp đảm bảo các bộ phận được đặt đúng vị trí theo bản vẽ kỹ thuật trước khi tiến hành hàn.

Khi thực hiện các phương pháp hàn như hàn hồ quang, hàn MIG hoặc hàn TIG, nhiệt lượng sinh ra có thể làm chi tiết giãn nở hoặc biến dạng. Nếu chi tiết không được cố định chắc chắn, vị trí mối hàn có thể bị lệch so với thiết kế. Việc sử dụng đồ gá giúp giữ chi tiết ổn định, hạn chế dịch chuyển và đảm bảo mối hàn được thực hiện đúng vị trí.

Trong sản xuất công nghiệp hiện đại, đồ gá hàn thường được thiết kế riêng cho từng loại sản phẩm hoặc dây chuyền sản xuất. Điều này giúp tăng độ chính xác, giảm thời gian thao tác và đảm bảo tính đồng nhất của sản phẩm khi sản xuất hàng loạt.

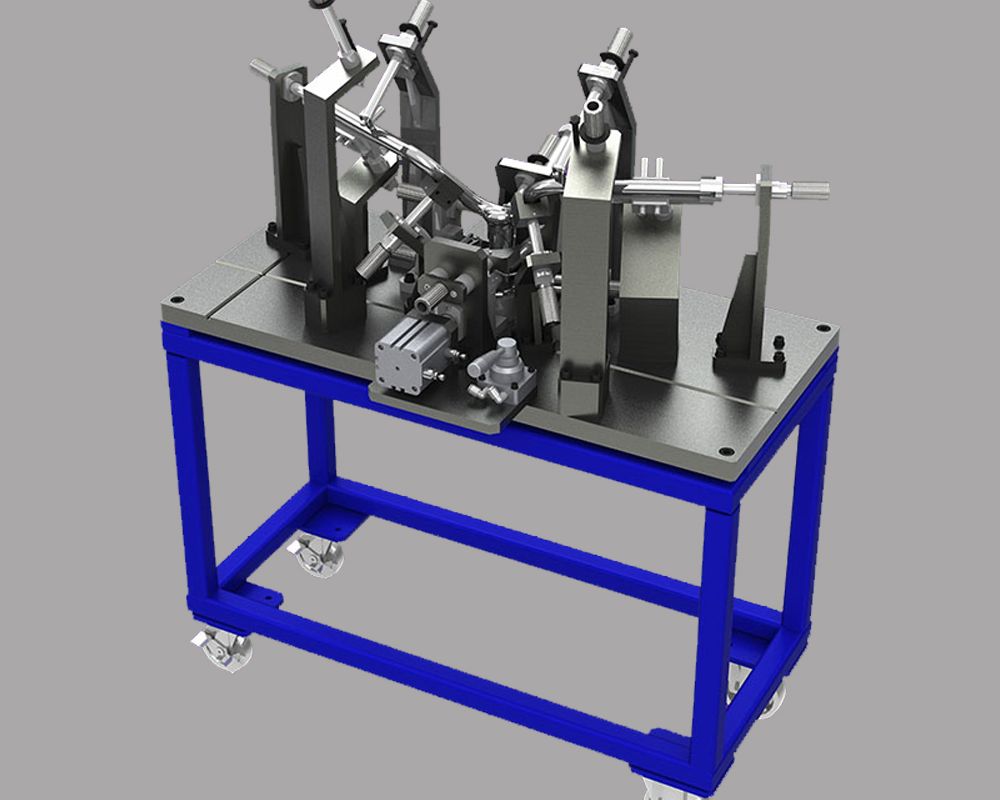

Phân loại đồ gá hàn trong cơ khí

Trong ngành cơ khí, đồ gá hàn được phân loại dựa trên mức độ tự động hóa và mục đích sử dụng trong sản xuất.

Đồ gá hàn thủ công

Đồ gá hàn thủ công là loại đơn giản nhất, thường được sử dụng trong các xưởng cơ khí nhỏ hoặc sản xuất đơn chiếc. Loại đồ gá này có cấu tạo đơn giản và chủ yếu sử dụng các cơ cấu kẹp cơ khí.

Ưu điểm của đồ gá hàn thủ công là chi phí thấp và dễ chế tạo. Tuy nhiên, năng suất và độ chính xác phụ thuộc nhiều vào tay nghề của người thợ hàn.

Đồ gá hàn bán tự động

Đồ gá hàn bán tự động kết hợp giữa cơ cấu kẹp cơ khí và các thiết bị hỗ trợ như khí nén hoặc thủy lực. Loại đồ gá này giúp tăng tốc độ thao tác và giảm sức lao động cho người vận hành.

Trong các dây chuyền sản xuất quy mô trung bình, đồ gá bán tự động thường được sử dụng để nâng cao năng suất và đảm bảo chất lượng mối hàn.

Đồ gá hàn tự động

Đồ gá hàn tự động được thiết kế để hoạt động cùng với các hệ thống robot hàn hoặc máy hàn tự động. Loại đồ gá này thường được sử dụng trong các dây chuyền sản xuất lớn như ngành ô tô hoặc chế tạo thiết bị công nghiệp.

Nhờ khả năng tự động hóa cao, đồ gá hàn tự động giúp đảm bảo độ chính xác ổn định và nâng cao năng suất sản xuất.

Đồ gá hàn chuyên dụng

Đồ gá hàn chuyên dụng được thiết kế riêng cho một loại chi tiết hoặc một sản phẩm cụ thể. Loại đồ gá này thường được sử dụng trong sản xuất hàng loạt khi yêu cầu độ chính xác và tính lặp lại cao.

Việc sử dụng đồ gá chuyên dụng giúp giảm thời gian thiết lập và đảm bảo các sản phẩm được gia công đồng nhất.

Vai trò của đồ gá hàn trong sản xuất cơ khí

Trong sản xuất cơ khí hiện đại, việc sử dụng đồ gá giúp nâng cao hiệu quả và chất lượng của quá trình hàn. Một số vai trò quan trọng của đồ gá hàn bao gồm:

• Đảm bảo chi tiết được định vị chính xác trước khi hàn.
• Giữ cố định chi tiết trong suốt quá trình hàn để tránh dịch chuyển.
• Hạn chế biến dạng do nhiệt trong quá trình hàn.
• Nâng cao độ chính xác và chất lượng của mối hàn.
• Tăng năng suất trong sản xuất hàng loạt.
• Giảm phụ thuộc vào tay nghề của thợ hàn.

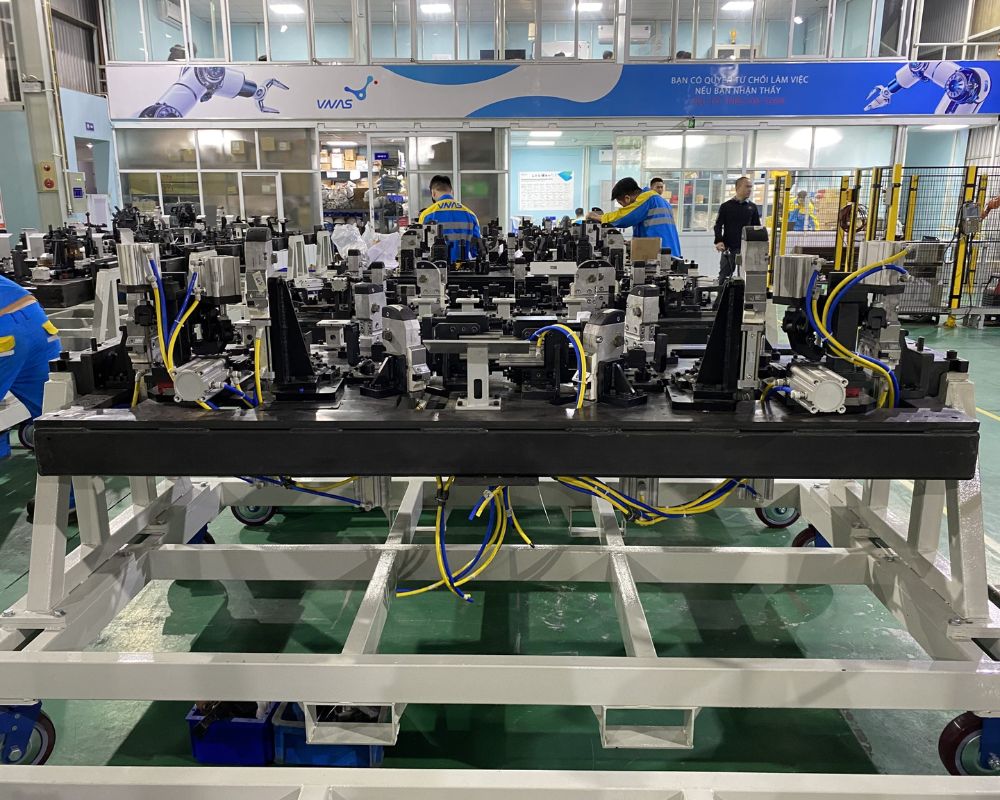

Ứng dụng của đồ gá hàn trong thực tế

Trong thực tế sản xuất, đồ gá được sử dụng rộng rãi trong nhiều lĩnh vực của ngành cơ khí và chế tạo. Một số ứng dụng phổ biến của đồ gá hàn bao gồm:

• Gia công kết cấu thép trong xây dựng và công nghiệp.
• Sản xuất khung máy và thiết bị cơ khí.
• Chế tạo khung xe trong ngành công nghiệp ô tô và xe máy.
• Gia công các kết cấu kim loại trong nhà thép tiền chế.
• Sản xuất thiết bị công nghiệp và máy móc cơ khí.

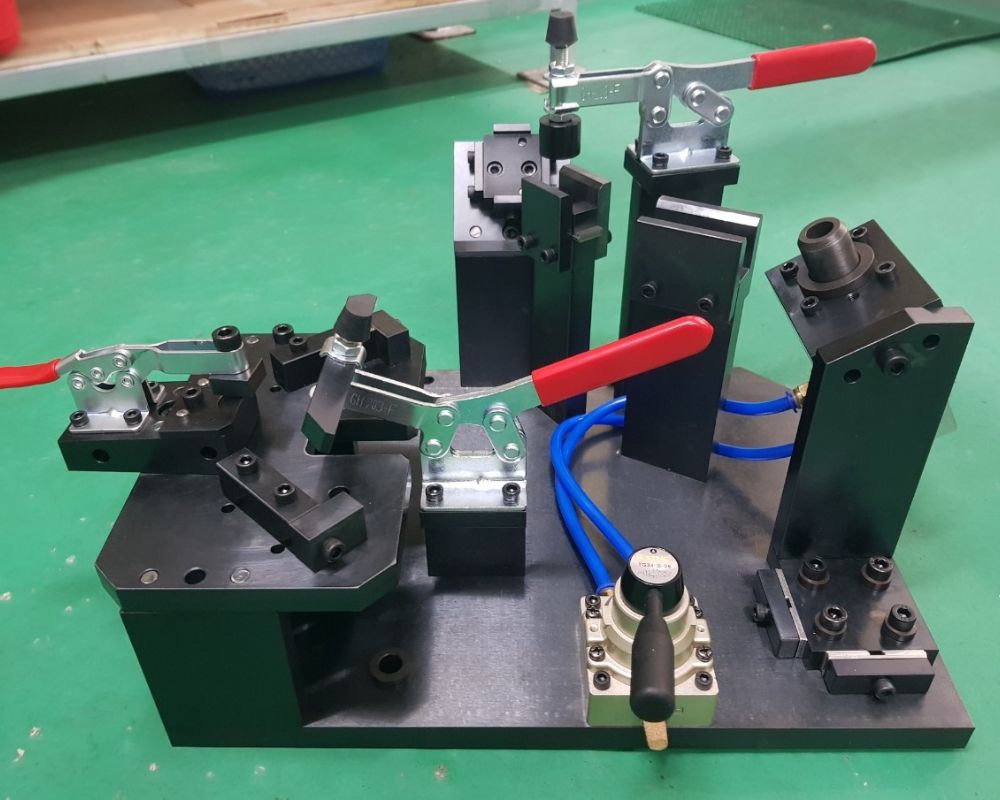

Nguyên tắc thiết kế đồ gá hàn

Khi thiết kế đồ gá hàn, kỹ sư cần tuân thủ một số nguyên tắc kỹ thuật để đảm bảo hệ thống hoạt động hiệu quả và ổn định.

Nguyên tắc định vị chính xác:

Đồ gá phải đảm bảo các chi tiết được định vị đúng vị trí theo bản vẽ kỹ thuật. Việc định vị chính xác giúp mối hàn nằm đúng vị trí và giảm sai lệch khi lắp ráp sản phẩm.

Nguyên tắc kẹp chặt ổn định:

Cơ cấu kẹp chặt cần giữ chi tiết chắc chắn trong suốt quá trình hàn. Lực kẹp phải đủ lớn để tránh dịch chuyển nhưng không được gây biến dạng chi tiết.

Nguyên tắc độ cứng vững của kết cấu:

Kết cấu đồ gá phải có độ cứng vững cao để hạn chế rung động khi hàn. Điều này giúp duy trì độ chính xác của chi tiết và đảm bảo chất lượng mối hàn.

Nguyên tắc thuận tiện thao tác:

Thiết kế đồ gá cần tạo điều kiện thuận lợi cho việc đặt chi tiết, tháo chi tiết và thao tác hàn. Điều này giúp giảm thời gian thao tác và nâng cao hiệu quả sản xuất.

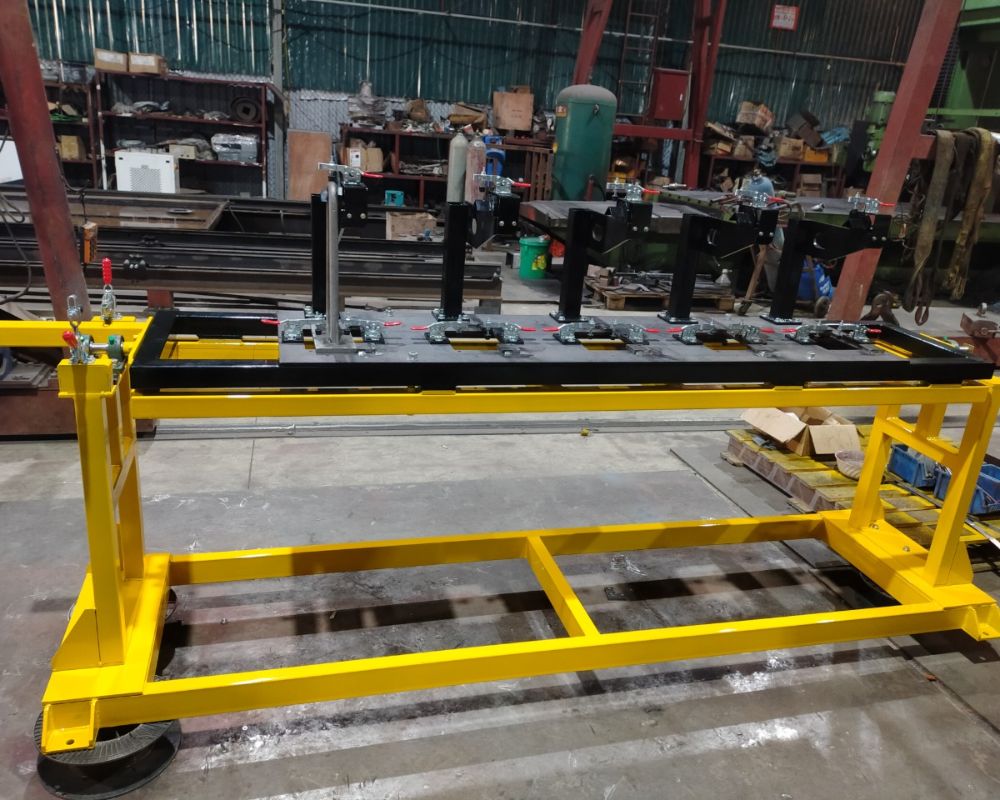

Lưu ý khi sử dụng đồ gá hàn

Để đảm bảo hiệu quả làm việc và độ chính xác của đồ gá hàn, người vận hành cần lưu ý một số vấn đề sau:

• Kiểm tra độ chính xác của đồ gá trước khi tiến hành hàn.
• Đảm bảo bề mặt tiếp xúc của đồ gá sạch và không bị biến dạng.
• Lựa chọn lực kẹp phù hợp để tránh làm biến dạng chi tiết.
• Kiểm tra định kỳ các cơ cấu kẹp và định vị của đồ gá.
• Thực hiện bảo trì và vệ sinh đồ gá thường xuyên.
• Tuân thủ các quy định an toàn trong quá trình hàn.

Đồ gá hàn đóng vai trò rất quan trọng trong quá trình gia công cơ khí và chế tạo kết cấu kim loại. Thiết bị này giúp định vị và cố định chi tiết chính xác, hạn chế biến dạng trong quá trình hàn và nâng cao chất lượng mối hàn. Khi được thiết kế và sử dụng đúng cách, đồ gá hàn không chỉ giúp đảm bảo độ chính xác của sản phẩm mà còn góp phần nâng cao năng suất trong sản xuất công nghiệp.
