Trong ngành xây dựng, bản vẽ kết cấu thép đóng vai trò như “ngôn ngữ chung” để kỹ sư, kiến trúc sư và thợ thi công hiểu rõ cấu tạo cũng như cách triển khai công trình. Tuy nhiên, không phải ai cũng dễ dàng nắm bắt được các ký hiệu trên bản vẽ, đặc biệt là với những người mới tiếp cận. Trong bài viết này, Nam Vượng sẽ tổng hợp các ký hiệu trong bản vẽ kết cấu thép và cách đọc chi tiết cho người mới bắt đầu.
Bản vẽ kết cấu thép là gì?
Bản vẽ kết cấu thép là tài liệu kỹ thuật thể hiện chi tiết hình dạng, kích thước, cách lắp ghép và gia công các bộ phận bằng thép trong một công trình. Đây là cơ sở để thi công, kiểm tra và nghiệm thu hạng mục kết cấu.
Khi thực hiện cách đọc bản vẽ kết cấu thép nhà xưởng, ngoài đường nét và số liệu, hệ thống ký hiệu đóng vai trò cực kỳ quan trọng. Nó nhằm mô tả chi tiết cấu kiện, mối nối, loại vật liệu và phương pháp thi công mà không cần phải diễn giải bằng lời dài dòng.
Các ký hiệu trong bản vẽ kết cấu thép
Trong thực tế, bản vẽ kết cấu thép thường áp dụng những ký hiệu quy ước để thể hiện cốt thép, mối hàn và mối nối. Dưới đây là các ký hiệu trong bản vẽ kết cấu thép và hướng dẫn đọc bản vẽ kết cấu thép mà bạn có thể tham khảo:
| Ký hiệu | Mô tả chi tiết | Ứng dụng/Ý nghĩa |
| Cốt thép thẳng không móc, không chân | Đường thẳng (trong mặt phẳng bản vẽ) hoặc chấm tròn (mặt cắt). | Thể hiện thanh thép trơn, bố trí đơn giản. |
| Cốt thép có đầu uốn móc nửa vòng tròn | Đường thẳng có móc cong nửa vòng tròn; móc ngoéo thể hiện cốt thép vuông góc với mặt phẳng. | Tăng khả năng neo giữ của thanh cốt thép. |
| Cốt thép có đầu uốn móc nhọn | Đường thẳng có đầu móc nhọn. | Dùng trong các liên kết yêu cầu giữ chặt, tăng cường lực bám dính. |
| Cốt thép có đầu uốn song song hoặc vuông góc | Thanh cốt thép được uốn để nằm song song hoặc vuông góc mặt phẳng. | Đảm bảo khả năng chịu lực theo yêu cầu thiết kế. |
| Cốt thép có đầu ren (bu lông) | Đầu thanh thép có ren, ký hiệu đặc trưng. | Sử dụng trong bu lông neo hoặc buộc nối ren. |
| Đầu thanh cốt thép không có móc | Ký hiệu thể hiện đầu thẳng, không móc, bị che khuất trên hình chiếu. | Mô tả thanh bị trùng lặp hoặc nằm khuất trong bản vẽ. |
| Hai thanh cốt thép hàn nối nhau | Đường thẳng thể hiện mối hàn trong mặt phẳng. | Biểu diễn mối nối hàn trực tiếp. |
| Hai thanh cốt thép buộc nối nhau | Móc tròn, móc nhọn hoặc móc vuông. | Cho thấy cách buộc nối cốt thép thủ công. |
| Mối nối hàn | Các dạng: hàn một bên, hàn hai bên, hàn hai bên có thanh cặp, hàn bốn bên có thanh cặp, hàn đối đầu, hàn máng. | Thể hiện chi tiết các loại mối nối hàn trong thi công. |
| Hai thanh cốt thép gia cắt nhau | Có ba dạng: không hàn – không buộc; có buộc; hàn điện. | Biểu thị giao điểm giữa các thanh thép trong kết cấu. |
| Bó cốt thép hoặc dây cáp (mặt cắt) | Ký hiệu thể hiện bó nhiều thanh cốt, có chú thích kèm hoặc ghi trong bảng kê. | Dùng khi bố trí nhiều thanh song song. |
| Bó cốt thép hoặc dây cáp luồn trong ống bọc | Ký hiệu thể hiện bó thép/cáp đặt trong ống bảo vệ. | Tránh nhầm lẫn với bó cốt thường, dùng cho kết cấu đặc biệt. |
| Các vật liệu có tính đàn hồi cao | Ký hiệu pl | Ký hiệu pl trong bản vẽ kết cấu thép |

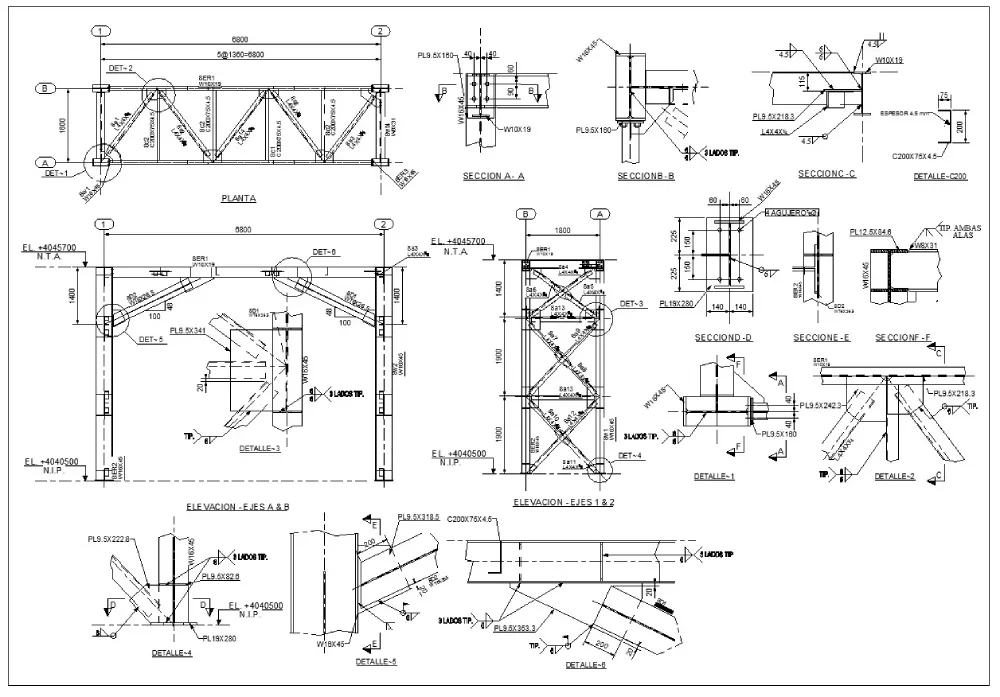

Lưu ý khi đọc ký hiệu bản vẽ kết cấu thép
Để cách đọc bản vẽ kết cấu xây dựng được chính xác, bạn cần lưu ý một số điểm quan trọng:
- Luôn đối chiếu ký hiệu với bảng chú thích hoặc quy định đi kèm bản vẽ.
- Nắm rõ các tiêu chuẩn xây dựng hiện hành như TCVN 5575:2012 về kết cấu thép, TCVN 5574:2018 về kết cấu bê tông cốt thép.
- Tránh nhầm lẫn giữa các dạng móc (móc tròn, móc nhọn, móc vuông).
- Chú ý đến tỷ lệ bản vẽ, bởi trong bản vẽ tỷ lệ nhỏ, nhiều chi tiết sẽ được ký hiệu quy ước thay vì vẽ đầy đủ.
- Luôn xem xét tổng thể bản vẽ, tránh chỉ nhìn vào một ký hiệu riêng lẻ mà bỏ qua ngữ cảnh.
Các ký hiệu trong bản vẽ kết cấu thép là yếu tố cốt lõi giúp truyền đạt thông tin kỹ thuật một cách ngắn gọn và chính xác. Việc hiểu đúng và áp dụng thành thạo hệ thống ký hiệu này không chỉ giúp kỹ sư và thợ thi công làm việc hiệu quả hơn mà còn hạn chế tối đa sai sót trong quá trình thi công. Nắm vững kiến thức về ký hiệu bản vẽ chính là chìa khóa để đảm bảo chất lượng và độ bền vững của mọi công trình.
